宏源：世园会园区外围地下综合管廊项目预铺反粘防水技术

慧正资讯：

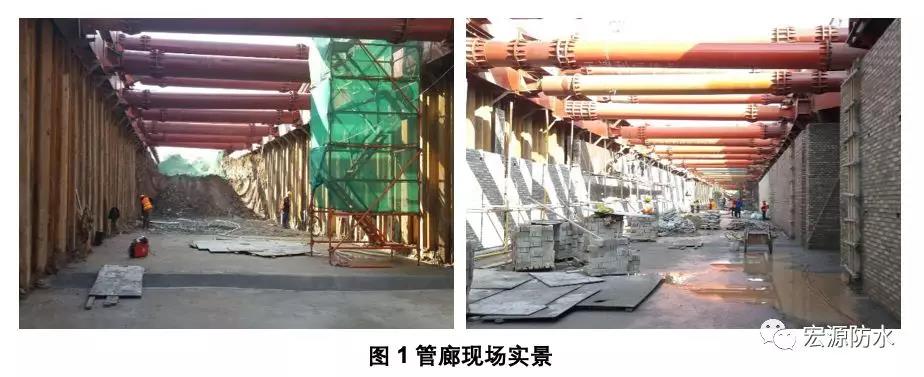

延康路综合管廊从菜园南街至百康路，干线管廊长度约1.2公里，在规划菜园南街~百康路段断面尺寸为（3.4+2.0）×3.2米。在百康路以南段断面尺寸为（3.4+1.6）×3.2米。布局呈"斜倒T”形。本工程为“明挖现浇”地下结构。

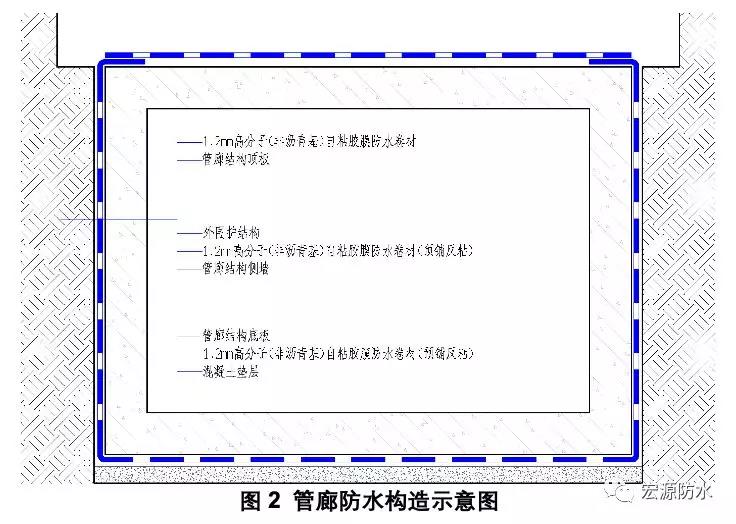

1.管廊防水示意图

综合管廊应根据气候条件、水文地质状况、结构特点、施工方法和使用条件等因素进行防水设计，遵循“防、排、截、堵相结合，刚柔相济，因地制宜，综合治理”的原则。

本工程底板和侧墙采用1.2mm高分子（非沥青基）自粘防水卷材，采用预铺反粘法，卷材自粘层与现浇液态混凝土浆料反应固结后，形成防水层与混凝土结构的无间隙结合，杜绝层间窜水隐患，从而有效提高防水系统的可靠性。

管廊顶板采用同材质胶面无隔离砂1.2mm高分子（非沥青基）自粘防水卷材，基层涂刷配套基层处理剂，满粘于基层表面，与侧墙防水卷材同材质无差异化搭接。

2.材料介绍

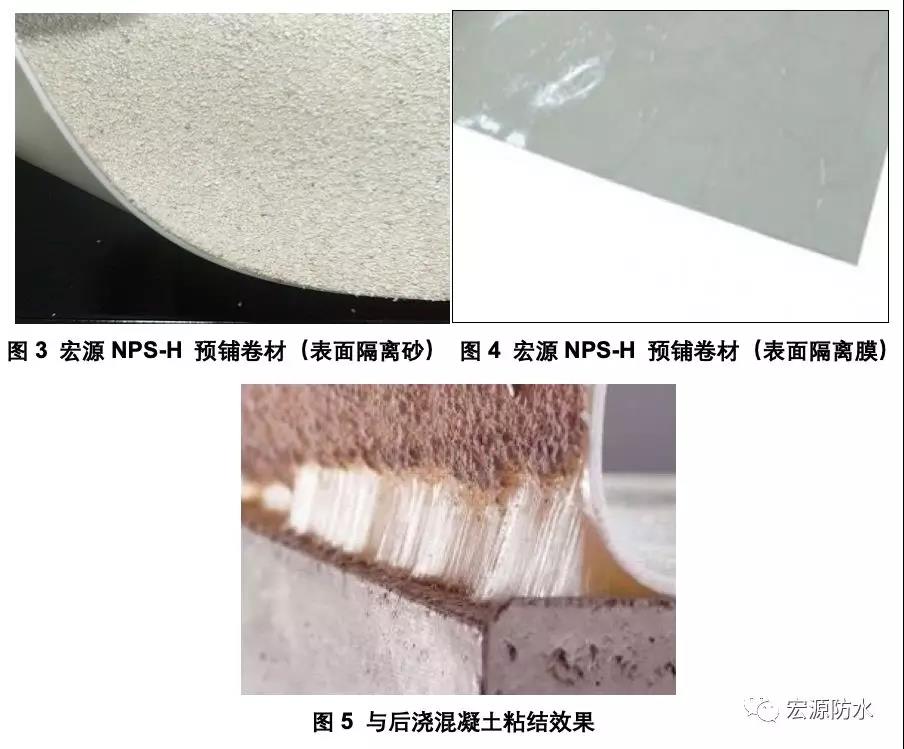

宏源预铺高分子自粘胶膜防水卷材是专为地下与隧道工程研制开发的一种“采用预铺施工工艺，能与后浇混凝土结构形成牢固反粘结”的高分子防水卷材。

3.产品特点

（1）高分子自粘胶膜防水卷材单层1.2mm厚即可满足《地下工程防水技术规范》（GB 50108-2008）一级防水设防要求。

（2）卷材同时具备高分子卷材与自粘卷材的优点，底板及侧墙采用预铺反粘工艺，卷材空铺于基面，对基面干湿程度及平整度要求低，节约工期。

（3）卷材与基层互不粘结而与结构满粘，可降低基层变形对卷材的影响，避免窜水。

（4）卷材具有较高的剥离强度，抗撕裂性好，耐水解能力强，低温柔性好。

（5）施工过程无需溶剂和燃料，绿色、安全、环保。

管廊底板和侧墙的防水施工

1.施工流程

基面准备→卷材弹线定位→试铺卷材→卷材预铺固定→卷材搭接→细部处理→验收→成品保护→绑扎钢筋→浇筑混凝土

2.操作要点及技术要求

（1）基面准备

①底板基面：垫层随浆压光，平整无尖锐凸起，无明水；

②侧墙基面：外围护砖墙，水泥砂浆找平。

③底板与侧墙交接部位阴角应采用1:3水泥砂浆做成顺直圆弧或45°坡角，圆弧半径R≥50mm，坡角边长L≥50mm；阳角应打磨处理，圆弧过渡。

（2）弹线、定位

根据基面形状确定卷材整体铺贴方向，依次向外平行弹线。保证卷材搭接宽度不小于80mm。

（3）铺设防水卷材及局部加强处理

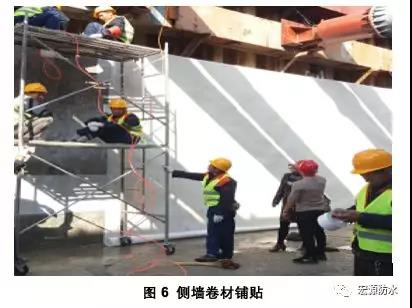

①底板卷材砂面朝上，侧墙卷材砂面朝向管廊结构，在基层表面展铺卷材，释放卷材内部应力；

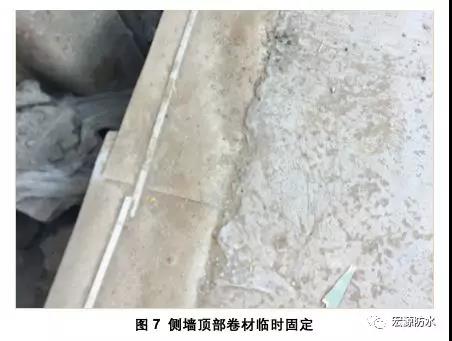

②侧墙顶部卷材在维护结构顶端压条临时固定。

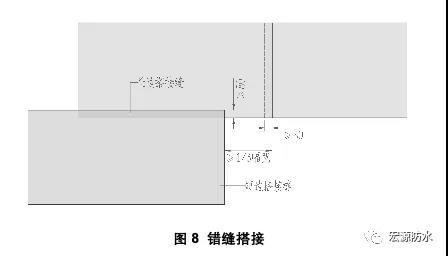

③根据短边错缝搭接原则，按弹线位置对卷材进行定位和裁切，相邻两幅卷材短边错开长度不小于1/3幅宽；

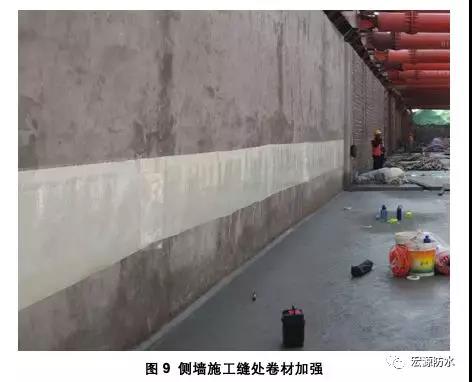

④变形缝、施工缝应按相应要求做加强处理。本工程侧墙横向施工缝处500mm宽卷材加强处理，卷材采用无砂自粘胶膜防水卷材，黏面朝向外侧，胶带固定，此做法同时起到对大面卷材的固定作用。

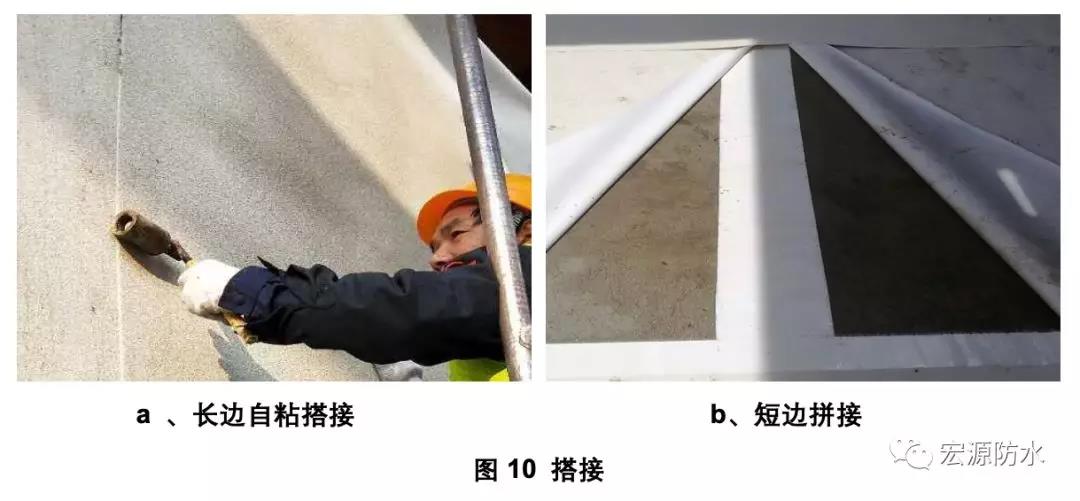

（4）卷材搭接

相邻卷材长边采用本体预留搭接边自粘搭接；卷材短边铲除搭接宽度范围内隔离砂后，采用丁基胶带进行搭接，或采用光面无砂自粘卷材进行拼接，卷材与卷材搭接宽度为80mm；

（5）检查、验收

卷材整体铺贴及密封完毕，应对卷材整体表观质量、搭接质量、局部节点处理、收口处理等项目进行检查，如发现有质量缺陷，应立即修补。

管廊顶板防水施工

1.施工流程

→喷涂配套基层处理剂→细部节点加强处理→弹线定位→试铺防水卷材→铺贴防水卷材→收口处理→质量检查、修补→验收→成品保护

2.操作要点与技术要求

（1）基面准备

①采用随浆压光的混凝土结构面作为防水基层，当基层存在贯通裂缝或超过0.2mm的一般裂缝，防水施工前应采取注浆等修复措施；基层凹陷处应采用聚合物砂浆修补平整、凸起处应使用凿子修平。

②经必要的修复处理后，基层应达到坚实、干净、平整的要求，不得有空鼓、松动、起砂和裂缝和凹凸不平等现象。

③基层应干燥，现场测定含水率的方法：将1㎡卷材平坦的放置在基层上，静置2h后掀开检查，如测试卷材背面无水印，表示基层含水率可满足施工要求。

（2）喷涂配套基层处理剂

将配套基层处理剂喷涂在已处理好的基层表面，喷涂应均匀不露底，表干不粘手方可进行下道工序。

（3）弹线、定位

根据顶板基面形状及侧墙卷材搭接位置确定卷材整体铺贴方向，依次向外平行弹线。保证卷材搭接宽度不小于80mm。

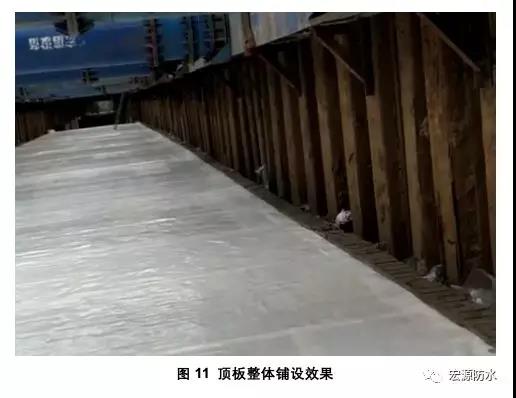

（4）试铺及铺贴防水卷材

①在顶板表面试铺卷材释放卷材应力，回卷以待铺贴。

②卷材铺贴由两位操作人员协作完成，推滚卷材、撕隔离膜、搭接处理；

③卷材长边及短边搭接边采用本体自粘搭接，如短边搭接边受污染，可采用热风焊接。

④压实排气：与基层初步粘贴的卷材应进行压实、排气，以保证卷材与基层的紧密粘结，防止空鼓。

（5）收口处理

大面卷材铺贴完毕后，应对卷材端头进行收口。

（6）质量检查、修补

整体施工完毕后，应对防水整体表观质量、搭接质量、局部节点处理等项目进行检查，如发现有质量缺陷，应立即修补。确认合格并通过验收后，及时隐蔽，做好成品保护。

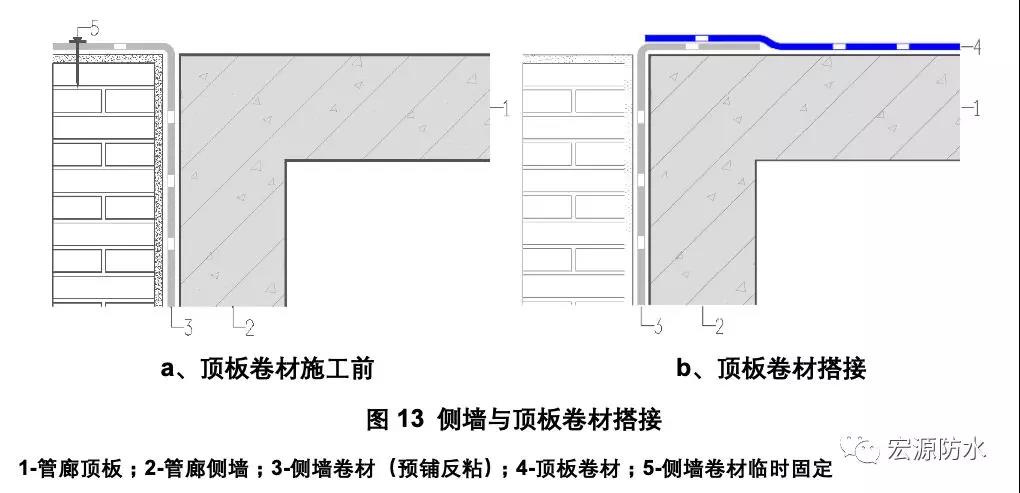

2.侧墙顶板卷材搭接

（1）拆除砖墙顶部侧墙卷材临时固定；

（2）清理顶板防水基面；侧墙卷材翻折后用水泥砂浆铺设于顶板表面；

（3）顶板卷材与侧墙卷材顶面自粘搭接。顶板卷材与侧墙卷材搭接前，须用抹布清理，确保侧墙卷材折面无污染。
