非固化复合耐根穿刺卷材的性能优势、施工流程和技术要点

1.两种材料高度的相容性

非固化橡胶沥青防水涂料与耐根穿刺防水卷材（沥青基），因材性相近而具有高度的相容性，两种材料在工程中复合使用，相互之间不产生有害的物理与化学作用。

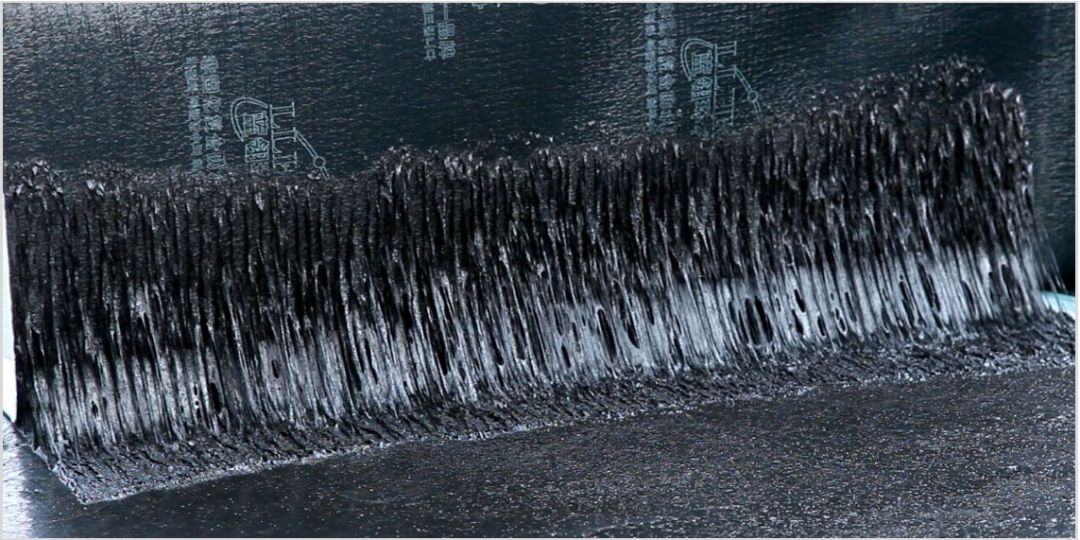

2.与基层满粘杜绝防水层下窜水

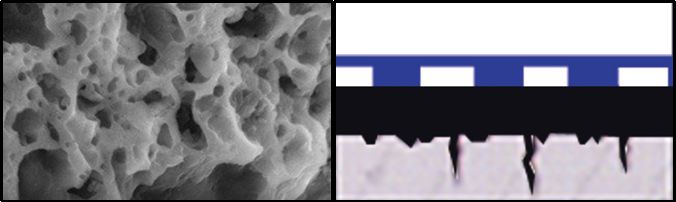

混凝土内部约有20%的孔隙，这些孔隙形状各异、孔径大小不一，或联通或形成独立空间，联通的孔隙形成了渗水通道。非固化橡胶沥青防水涂料被涂布混凝土或砂浆基层上后，不仅与基层形成100%的满粘，而且始终保持粘连状态，杜绝了水在防水层下的窜流。

3.抵抗基层开裂应力保护防水系统完整性

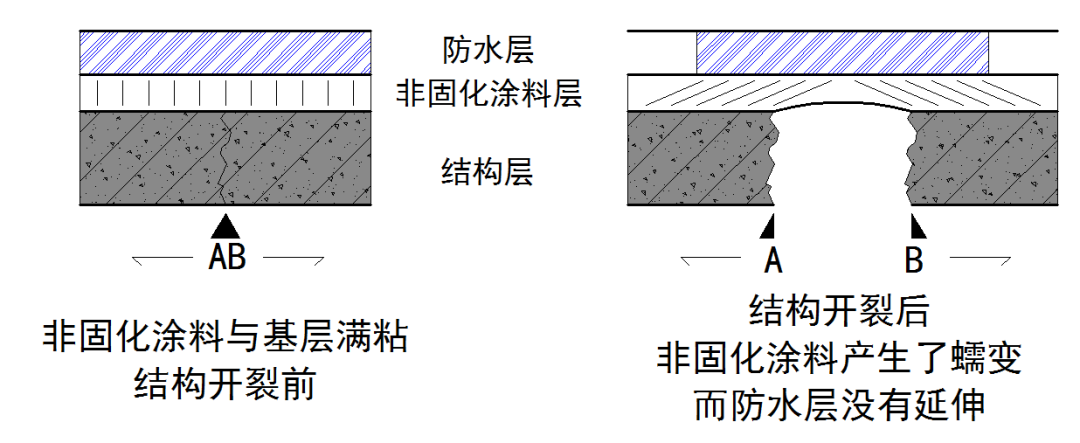

非固化橡胶沥青防水涂层在-20℃~70℃的温度范围内始终处于粘连状态，当基层开裂时，裂缝表面的非固化橡胶沥青防水涂层变薄，但并未拉断，这一过程吸收了混凝土开裂对防水层产生的应力，避免了涂层表面的卷材防水层被拉断，从而保证了防水层的整体性，避免了渗漏。

02施工流程及技术要点

1.施工工艺

机具准备、材料准备→抛丸处理→细部附加层施工→大面喷涂或刮涂蓝翎环科非固化橡胶沥青防水涂料→大面铺贴耐根穿刺防水卷材→热熔搭接缝→质量验收→保护层施工

2.技术要点

（1）基层清理

 抛丸后的基层应坚实、平整、无灰尘、无油污。平面与立面交接处的阴阳角、穿结构管道根等，均应做成半径为 50mm 的圆弧。

（2）一般细部附加处理

在铺设大面卷材防水层之前，应先按相关规范和设计要求在细部节点部位粘贴附加防水层，对管根、预埋件、阴阳角等处先刮涂非固化橡胶沥青防水涂料，然后复合胎体增强材料及附加层施工，附加层宽度为500mm宽，应满粘结在基层上。

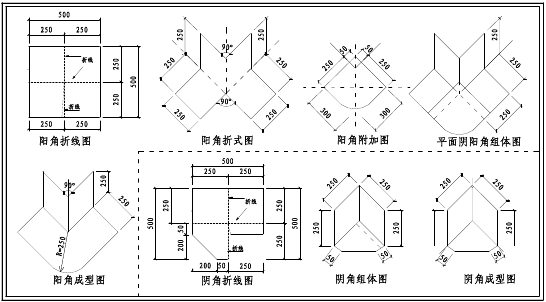

阴阳角附加层做法

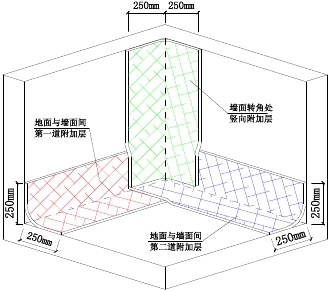

阴角三维附加层构造图

（3）大面喷涂或刮涂非固化橡胶沥青防水涂料。涂料厚度涂刷均匀，不得漏刷并达到设计厚度。

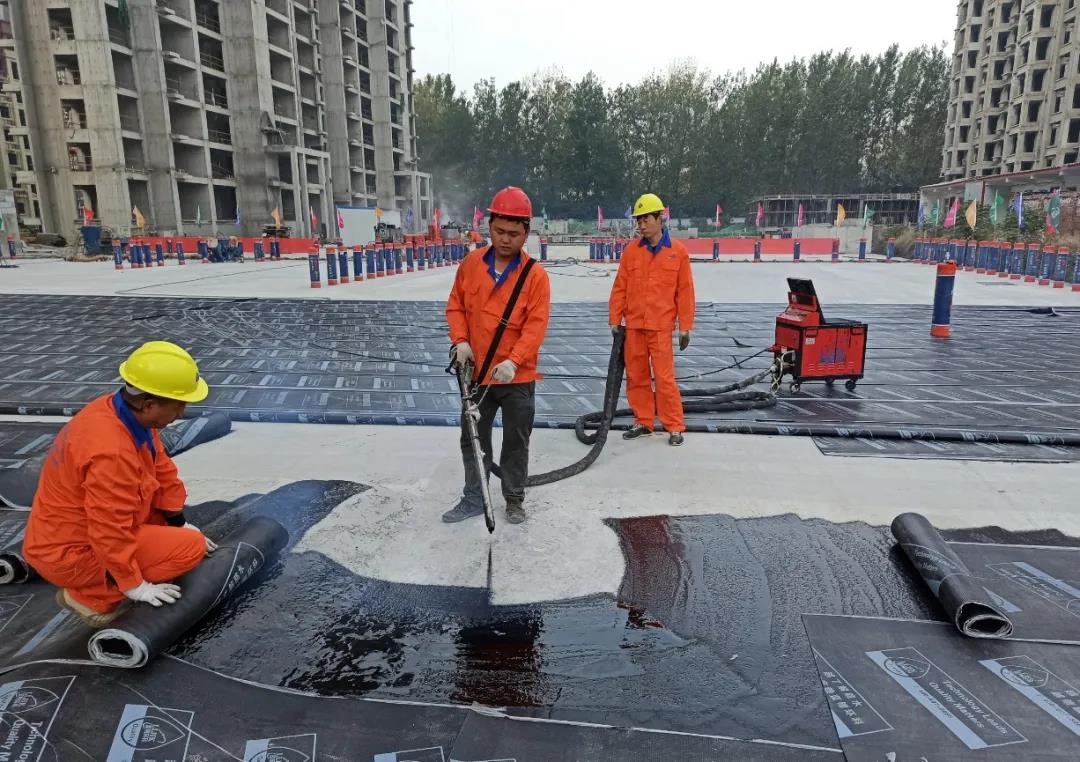

蓝翎环科非固化机器喷涂施工

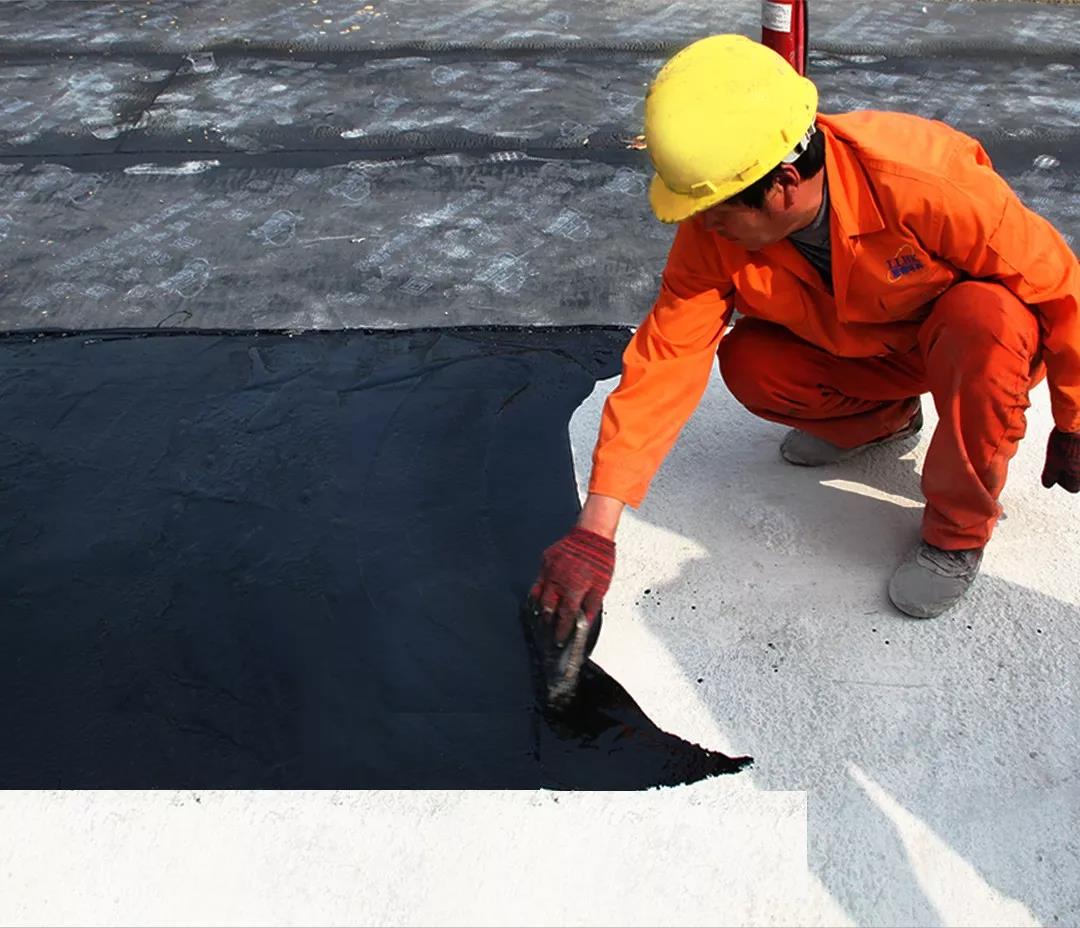

蓝翎环科非固化人工刮涂施工

（4）在已涂刷好非固化橡胶沥青防水涂料的基层表面，按照所选卷材的宽度，留出搭接缝尺寸（长短边均为 100mm），将铺贴卷材的基准线确定好，按此基准线进行卷材铺贴施工。铺贴后卷材应平整、顺直，搭接尺寸正确，不得扭曲。其中，相邻两幅卷材的短向搭接缝位置应彼此错开不小于1500mm。

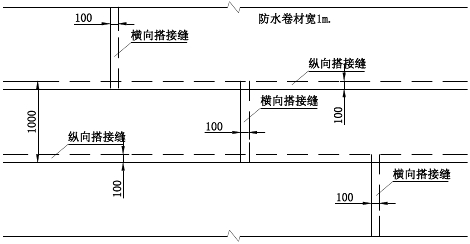

耐根穿刺卷材铺贴平面图

（5）接缝处理

长、短边搭接缝采用热熔粘结，用喷灯充分烘烤搭接边上层卷材底面和下层卷材上表面沥青涂盖层，必须保证搭接处卷材间的沥青密实熔合，且有熔融沥青从边端挤出，形成宽度 2-5mm 的匀质沥青条，达到封闭接缝口的目的。

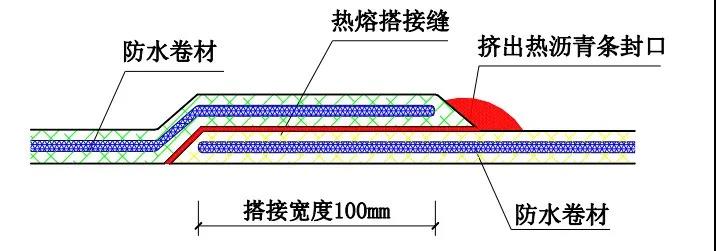

卷材搭接示意图
