北新禹王防水知识讲堂之防水工程设计选材方案及材料

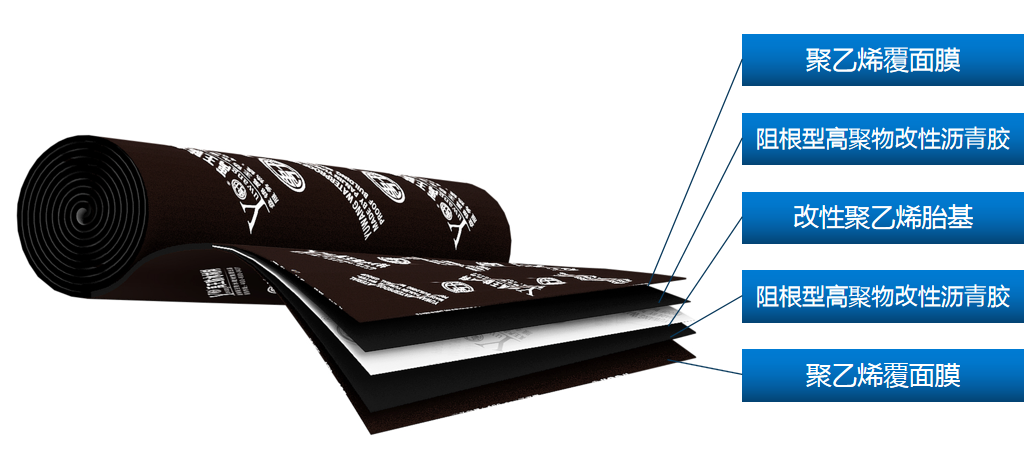

YWT-800聚乙烯胎耐根穿刺防水卷材，以改性聚乙烯为胎基，双面涂覆聚合物改性自粘沥青胶，同时在胶质中加入化学阻根剂，覆面隔离材料制成的防水卷材。此材料强度高、延伸率大、不透水性好，具有物理阻根与化学阻根的双重阻根性能。

GB 18967-2009《聚乙烯胎改性沥青防水卷材》。

GB/T 35468-2017《种植屋面用耐根穿刺防水卷材》。

1、具有胎体物理阻根与胶质化学阻根的双重阻根效果，对比常规耐根穿刺防水卷材单一阻根性，阻根效果更具保障。

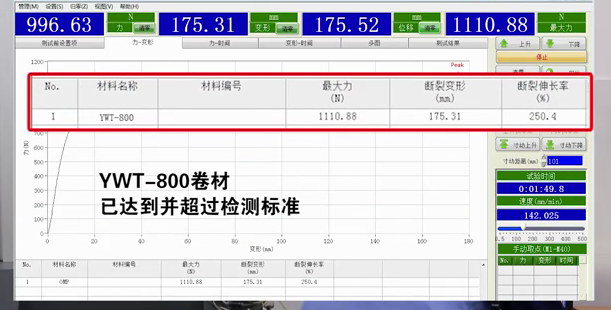

2、抗拉强度大（≥800N），延伸性能优异（≥120%），完全可以代替铜胎耐根穿刺卷材，适用于大型灌木的种植项目；同时解决了铜胎耐根穿刺防水卷材在施工和应用过程中，因铜胎断裂所造成阻根失效的问题。

3、改性聚乙烯胎体本身具有优异的致密性及不透水性（≥0.8MPa），SBS化学阻根防水卷材胎体为聚酯毡材质不具备防水功能，所以真正达到了胶质与胎体双重防水的效果。

北新禹王非固化橡胶沥青防水涂料是以橡胶、沥青为主要组份，加入助剂混合制成的在使用年限内保持粘性膏状体的防水涂料。

JC/T2428-2017《非固化橡胶沥青防水涂料》。

1、固含量高，不挥发、不硬化，保持长久的粘稠状态。

2、无需养护，施工后立即成膜，立即达到防水功效，缩短工期。

3、超强粘结性，能100％与基层粘结，完全杜绝“窜水”。

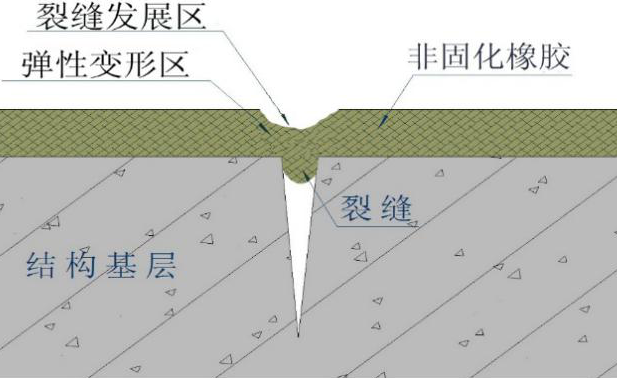

4、自愈能力强，轻微破损下能自动愈合，保证防水膜的整体性。

5、对基层干燥度、平整度及温度要求低，-20℃以上均可施工。

6、涂膜和卷材两道防水同时完成，复合防水层具有涂膜和卷材双重特性，优势互补，可靠性高。

7、优异的变形适应、追随能力，在沉降、热胀冷缩产生变形、裂缝等情况下不易断裂。

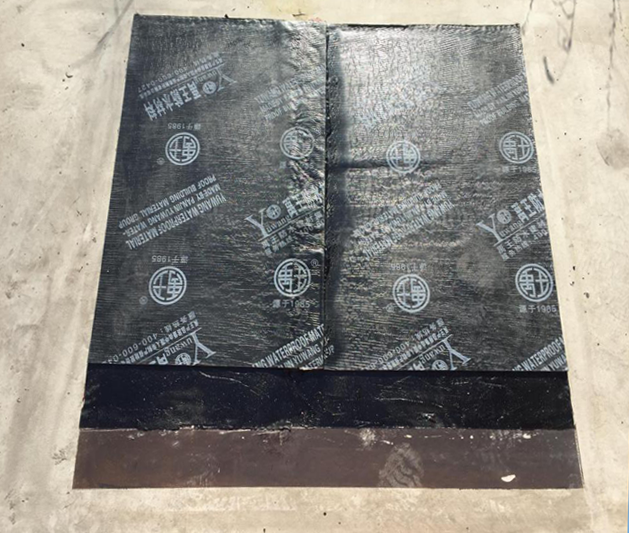

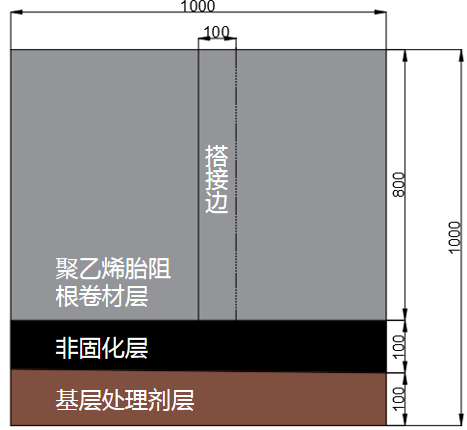

我们以1㎡的样板为例：

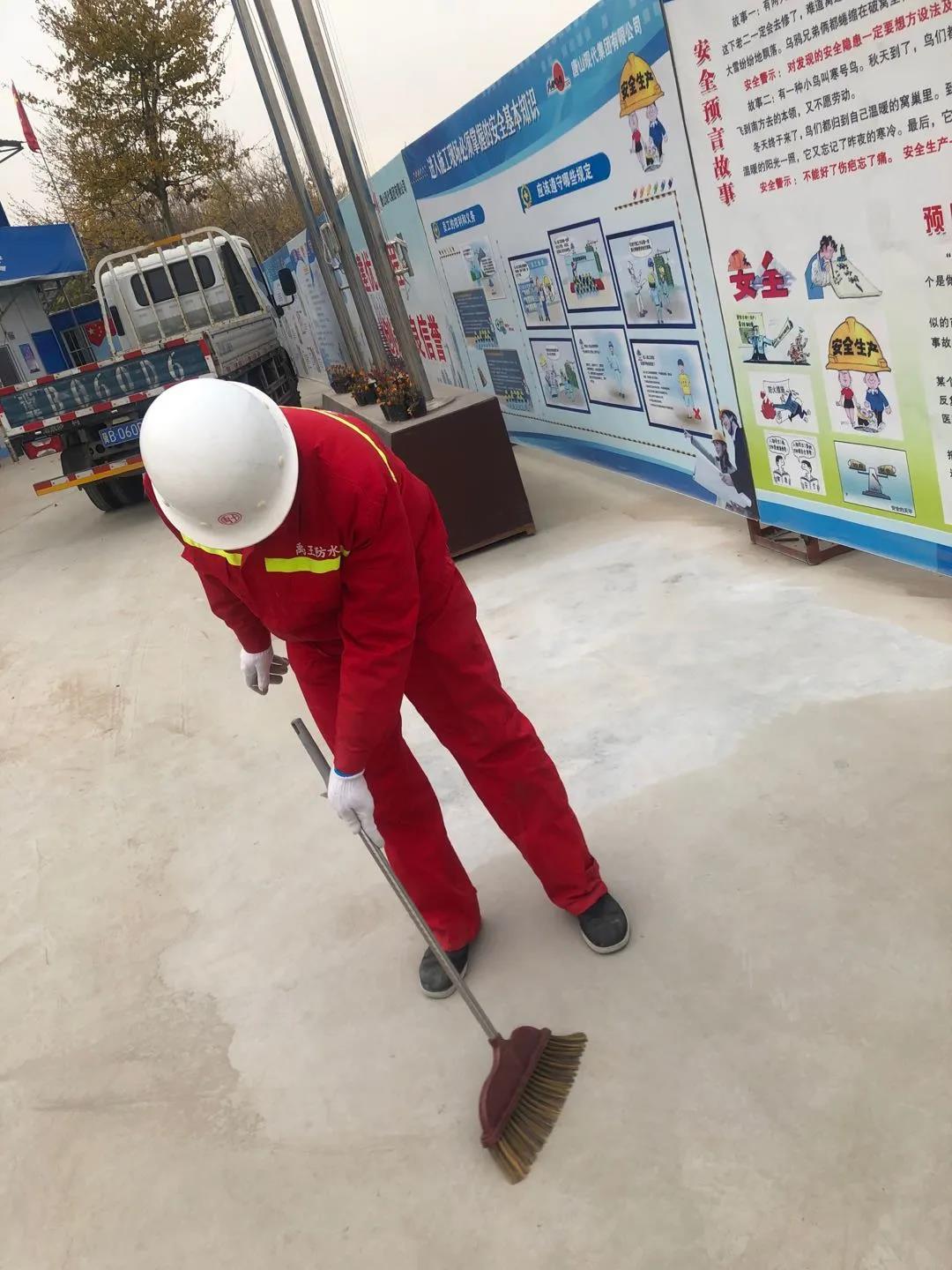

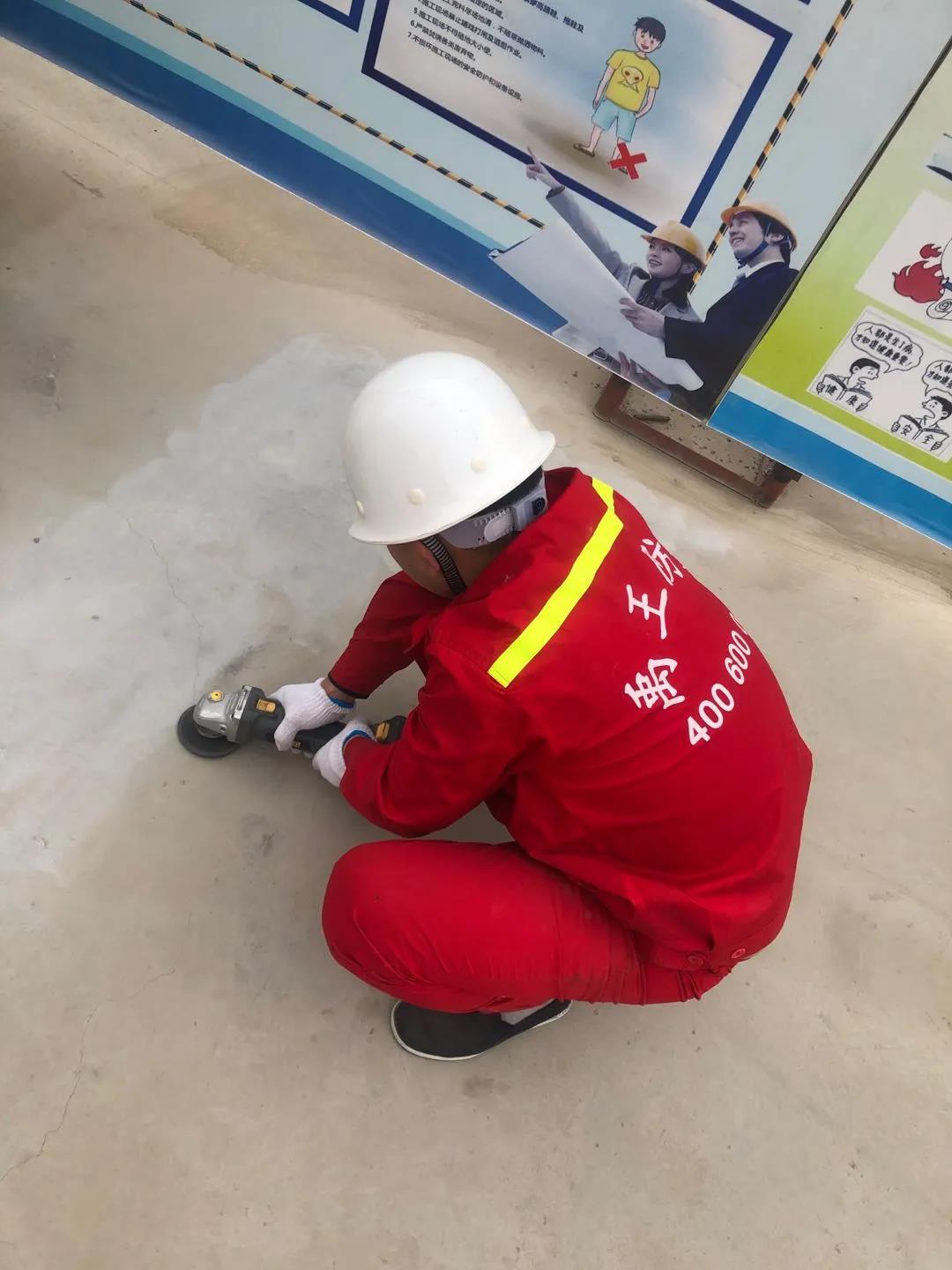

到达工地现场时，观察基层强度，如强度低，需使用角磨机将基层打磨，处理掉表面浮浆后，打扫清理浮灰。确保基层平整、干燥。

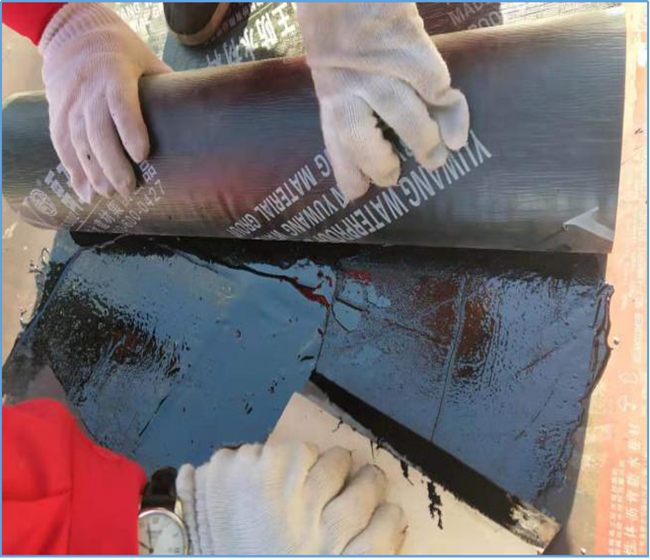

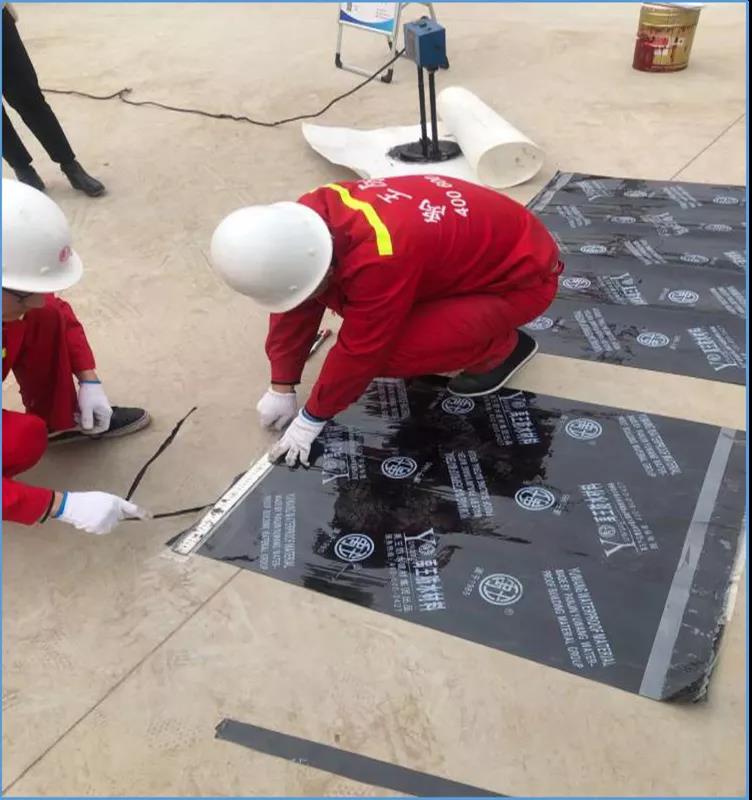

因聚乙烯胎阻根卷材为热熔类卷材，PE膜融化温度为140℃，所以与非固化复合施工时要边刮涂非固化边铺贴卷材，防止非固化降温过快无法融化卷材PE膜；切勿大面刮涂非固化之后，再大面铺贴卷材。

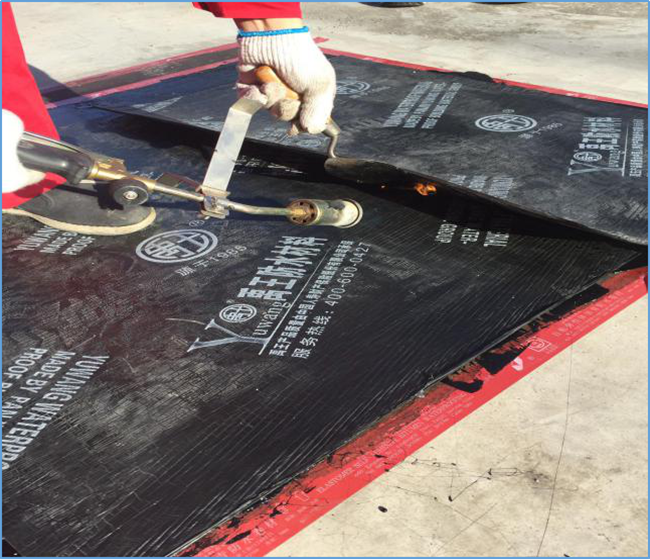

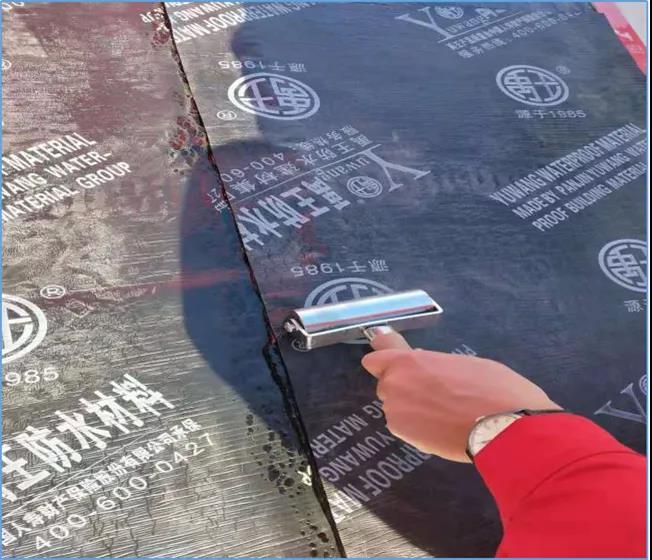

因聚乙烯胎阻根卷材为热熔类卷材，搭接边100mm需用热熔法施工，用压辊压实搭接边，并溢出沥青浆。
