慧正资讯：聚合物水泥（JS）防水涂料，是以优质改性聚合物乳液和水泥为主要原料,添加多种助剂、填充料经科学加工制得的双组分水性防水涂料。

具有良好的物理性能、施工性能和环保性能。

适用于卫生间、厨房、楼地面、阳台、非外露屋面的防水、防潮。

材料解析

NO.1

问题描述：涂膜干得慢、难固化。

原因分析：配料多加水、多加粉料，涂膜过厚，涂膜分层。

预防措施：按产品使用规定配料，多次薄涂。

补救措施：等待干燥。

NO.2

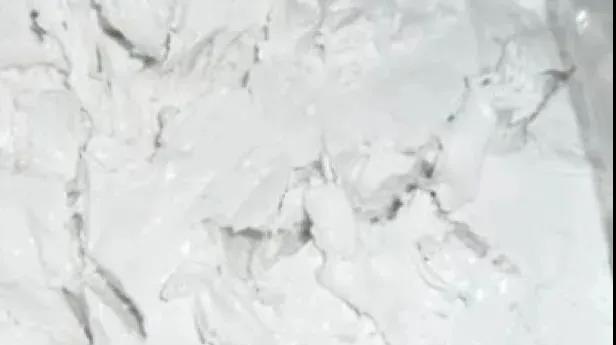

问题描述：涂料结块

原因分析：水泥的成膜固化是通过水分挥发和水泥水化实现的。配好的JS防水涂料即使是密封保存，也不能阻止水泥的水化反应，时间一久就会结块。

预防措施：材料搅匀后在1h内用完。

补救措施：无法使用

NO.3

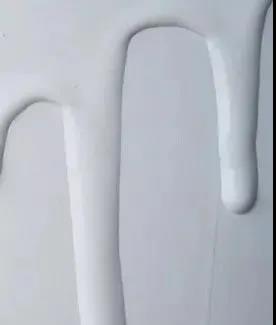

问题描述：立面流挂

原因分析：外掺水过量，一次涂膜过厚，施工时风大。

预防措施：按照产品规定加水，多次薄涂，避免在大风天施工。

补救措施：按规定配料继续涂覆以达到规定厚度，或进行后续施工覆盖。

案例：

某工地投诉JS防水涂料立面涂刷流挂严重，到现场做样板后发现并无明显流挂。在现场施工时，用辊筒蘸料以后一直在一条线上来回滚刷，然后再次蘸料，在另外一条线上滚刷，最终的涂刷厚度比较厚，导致出现泪点。

施工时，辊筒左右移动涂刷并在一定区域内横向轻扫后，泪点现象可基本避免。

NO.4

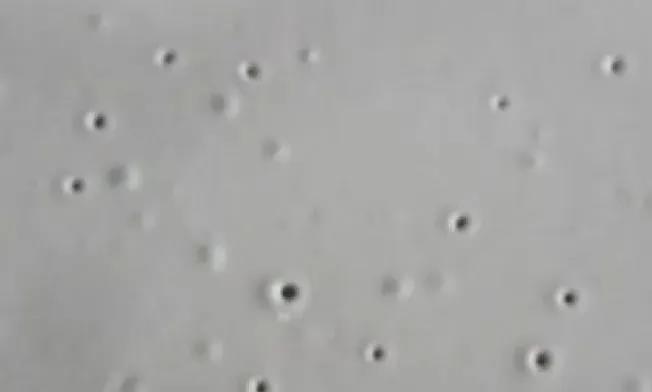

问题描述：首次涂刷后出现针孔

原因分析：基层过于干燥，涂料涂覆后水分迅速渗入基层，基层空隙内的空气被排出，使涂膜出现针孔。

预防措施：涂刷前充分润湿基面，材料可适当多加水调稀，第一层薄涂打底。

补救措施：后续施工可覆盖。

NO.5

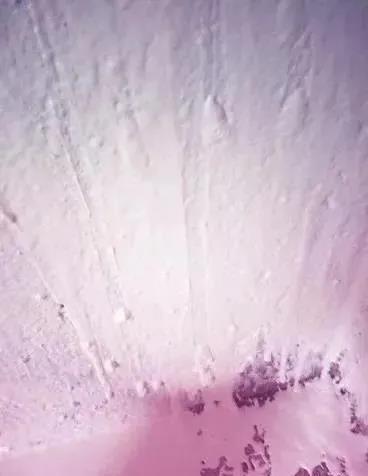

问题描述：涂膜与基层粘结不牢易脱落。

原因分析：基面有浮尘或者基层强度低，基层条件差。

预防措施：注意基层养护，基层清理至无浮尘、无油污、无明水后施工。

补救措施：若情况严重，需将涂膜铲除，修补基层后重新施工。

JS施工要点总结

JS防水涂料施工可大致分为“基层处理、细部结构处理、防水层施工、检查验收”四步。

NO.1 基层处理

基层清理：确保基层无油污、无灰尘、无杂物、无明水。

基层修补：低洼处用砂浆找平，松动部位、凸起部位先剔平整，再用砂浆找平。

基层润湿：间隔5min洒水两遍。

NO.2 细部结构处理

嵌填密封材料：地漏和管道周边嵌填密封材料。

圆弧处理：阴角和管根处做圆弧处理。

附加层：地漏、管道周边、阴阳角部位做胎体增强处理。

NO.3 防水层施工

配料：按照配比要求进行配料，搅拌要充分，均匀无结块。

薄涂打底：第一遍施工可多加水，将材料调稀，薄涂打底，不得漏涂，一般为0.2～0.3mm，涂层完全固化后进行下道涂覆。

后续涂覆：两道涂覆间隔8h，涂刷方向应交叉。每次涂膜不宜过厚，0.5～0.8mm，最终厚度不小于1.5mm，建议涂3遍。

NO.4 检查验收

表观检查：是否达到规定厚度，有无气孔、脱落、分层、裂纹等缺陷，并修补。

闭水试验：涂膜固化72h后进行闭水试验。蓄水24h以上，水位高于最高点2cm，不渗漏则合格，验收合格后及时做保护层。

HN-3527丙烯酸弹性防水乳液

产品特点

本品系丙烯酸酯和特殊功能单体共聚的阴离子型乳液。其涂膜具有良好的伸长性、回弹性、耐水性和良好的低温柔韧性，具有优异的水泥兼容性，优良的低温性能、延伸性及抗张强度，优异的耐水、耐碱及耐候性。

用途

可用于JS防水。

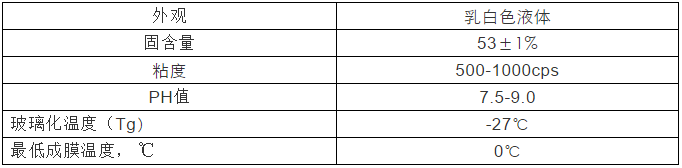

技术指标

包装、贮存及安全防护

1、本品采用200Kg/50Kg/25Kg包装或按顾客要求。
2、贮存及运输 ：
    本品应存放于通风干燥的库房内，防止日光直射，储存和运输温度为5～30℃。本品保质期为六个月，过六个月后，经质量检测无变化，仍可继续使用。

3、安全防护：

    水性乳液，无毒不燃，如溅到眼睛中，应立即用大量的清水冲洗。
