COPYRIGHT©广州慧正云科技有限公司 www.hzeyun.com 粤ICP备18136962号 增值电信业务经营许可证:粤B2-20201000
来源： 佛山罗斯夫科技有限公司 2021-08-20 11:23
慧正资讯：ROMT-426K有很好的硬度、光泽，干燥快，防腐性能好。
ROMT-426K是一款苯乙烯/丙烯酸酯共聚乳液，采用种子乳液聚合技术，具有粒径细、粒径分布窄，粘度适中的特点；
主要特点：漆膜干燥快、硬度高，抗黏粘性能好，防腐性能优异，适合做水性钢构底漆、底面合一漆等多种用途。
产品指标：
聚合物类型 |
苯乙烯/丙烯酸酯共聚物 |
外观 |
乳白泛黄 |
PH值（25℃） |
7.0-9.0 |
布氏粘度 （厘泊，LVT，3#转子，12转/分，25℃） |
1000-5000 |
固含量，以重量计（%） |
47-48 |
MFT最低成膜温度 |
40℃ |
粒子直径（μm） |
0.1~0.2 |
离子型 |
阴离子型 |
应用方案（钢结构底面合一）：
编号 |
物料 |
百分数 |
工艺： 1、加入1，低速搅拌状态下加入2-4，低速5min，均匀后投入5-8，高速分散至细度＜40μm，加入9； 3、温度低于50℃，依次缓慢加入10-16，用15调节粘度，视具体情况而加； |
1 |
水 |
10 |
|
2 |
分散润湿剂 |
0.5-1.0 |
|
3 |
0.3 |
||
4 |
pH调节剂DMEA |
0.3 |
|
5 |
8 |
||
6 |
0-8 |
||
7 |
5-15 |
||
8 |
4 |
||
9 |
炭黑浆 |
0.2 |
|
10 |
乳液ROMT-426K |
40-50 |
|
11 |
成膜助剂C12 |
根据乳液添加量 |
|
12 |
0-0.3 |
||
13 |
抗闪锈剂 |
0.3-1 |
|
14 |
0.1-0.2 |
||
15 |
适量 |
||
16 |
水 |
补足100 |
|
总计 |
100 |

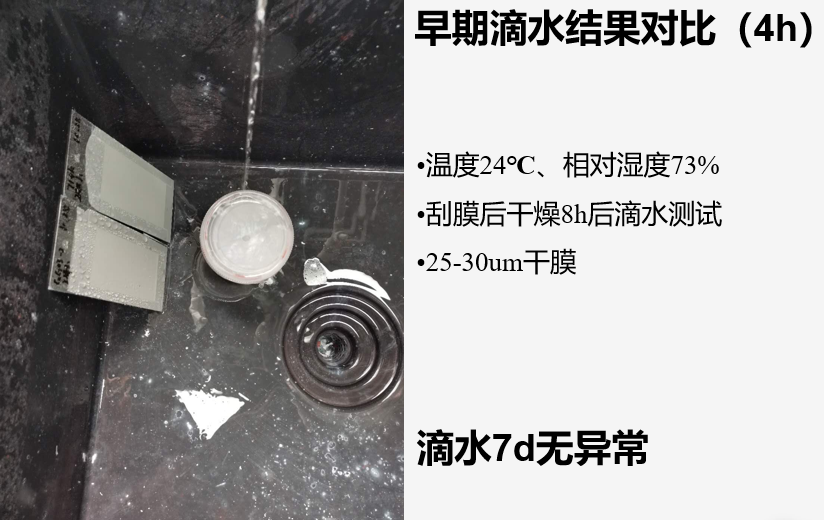

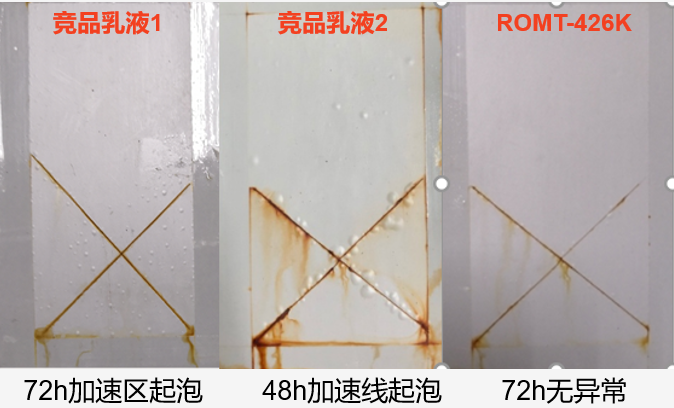

性能数据：
项目 |
钢结构用水性防腐 涂料标准要求指标 |
基于ROMT-426K 测试结果 |
测试标准 |
基材 |
|
在容器中状态 |
搅拌混合后无硬块，呈均匀状态 |
合格 |
|||
不挥发物含量(wt %) |
商定 |
45-55% |
GB/T 1725-2007 |
||
贮存稳定性（50±2℃/7d） |
无异常 |
无异常 |
|||
细度/um |
≤40 |
30 |
|||
涂膜外观 |
正常 |
正常 |
|||
干燥时间 |
表干 |
<2h |
<30 min |
GB/T 1728-1979 |
马口铁板 |
实干 |
<24h |
<2h |
|||
弯曲试验（mm ） |
<3 |
<2mm |
GB/T 6742-2007 |
马口铁板 |
|
耐冲击性 (kg cm) |
≥40 |
50 |
GB/T 1732-1997 |
马口铁板 |
|
划格试验/级 |
≤ 1 |
0 |
GB/T 9286-1998 |
钢板 |
|
光泽（60°）/单位值 |
商定 |
21 |
GB/T 9754-2007 |
玻璃板 |
|
铅笔硬度(擦伤) |
2B |
B |
GB/ T 6739-2006 |
钢板 |
|

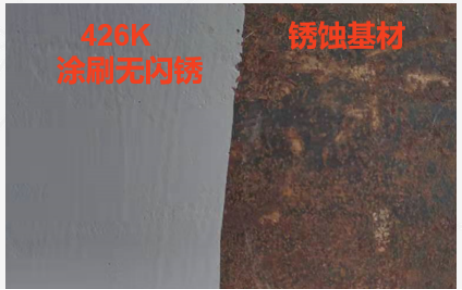

闪锈抑制性 |
通过 |
通过 |
冷轧钢板 |
||
