慧正资讯：聚烯烃瓷化阻燃剂TCP65是用于以聚烯烃为基料来生产陶瓷化聚烯烃产品的新型原材料。由于市面上陶瓷化聚烯烃并不阻燃，与之比较TCP65具备更加优异的耐火、阻燃及低密度的性能，在耐火电线电缆应用中它节省了工序与材料，使综合成本更低。其表面经过物理处理和等当量的化学改性处理？能够与树脂高度相容和分散，使产品的挤出速度更快，外观更光滑。它是一种具备多种优异特性的新兴环保无毒陶瓷化功能产品。

关键词：陶瓷化 耐火 阻燃 低密度

背景技术

高聚物复合材料诸如工程塑料、涂料、粘合剂、密封剂、弹性体和发泡体，由于其质轻、易于加工成型、价廉、资源易得而被广泛应用于高层建筑、航空航天、潜艇船舶、轨道交通、电子电力、化工、信息工程、家电等各个领域。但是，由于绝大多数高聚物本身的易燃性，其优越的性能在用途上并没有得到充分应用，实际上，自高聚物诞生之日起，人们就一直在不断努力，通过分子链引入阻燃或耐火基团、或添加阻燃剂的技术手段，以图改进高聚物的阻燃性，并取得显著的进展，例如，添加多溴联苯、多溴联苯醚与三氧化二锑，添加氢氧化铝、氢氧化镁、氢氧化钙，添加聚磷酸铵与季戊四醇、三聚氰胺等粉体组合物，都可以使高聚物的阻燃性满足GB/T 2406.2、GB/T 24030、GB/T 5169.16或UL 94、UL 224标准的最高标准V0级的要求，或者满足电线电缆的最高阻燃性标准VW-1的要求。

但是，上述阻燃级别仍然难以满足现代超高层建筑、航空航天、执道交通、潜航船舶等领域更为严格的耐火标准要求。例如，达不到GB 30624-2006耐火设计的A级要求，也满足不了建筑电气防水规范的耐温950°C至少180min的要求。

本实验通过在聚烯烃中加入瓷化阻燃剂这种功能性材料，在520℃以上的温度或火焰灼烧的条件下，能够迅速生成坚硬致密完整的陶瓷状壳体，不熔化、不滴落；结壳成瓷性能优异，真正实现了陶瓷化，可保持电缆原来的结构、完整形状和正常电力传输；可通过GB/T 19216.21规定950℃～1000℃加热与冷却全部程序测试。

1.实验

将EVA 25%；POE 10%；接枝PE 5%；瓷化阻燃剂JLH-TC65 58%；其他助剂2％按照一定顺序加入密炼机内进行密炼，炼成后经双螺杆、单螺杆造粒机组挤出造粒。

将上述的阻燃陶瓷化聚烯烃颗粒料用普通的低烟无卤电缆挤出机制成陶瓷化电线电缆，它具备了普通无卤电线电缆的特性，更具备了防火耐火的特性。

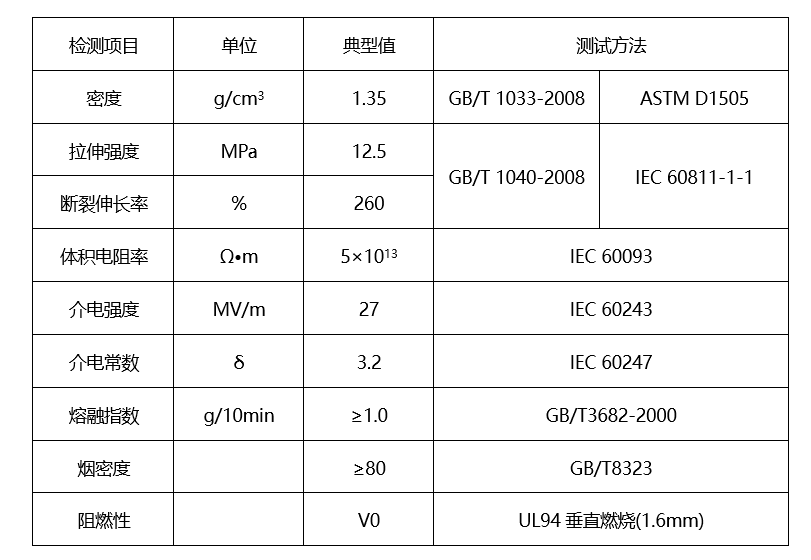

成品物性测试：

2.结果与讨论

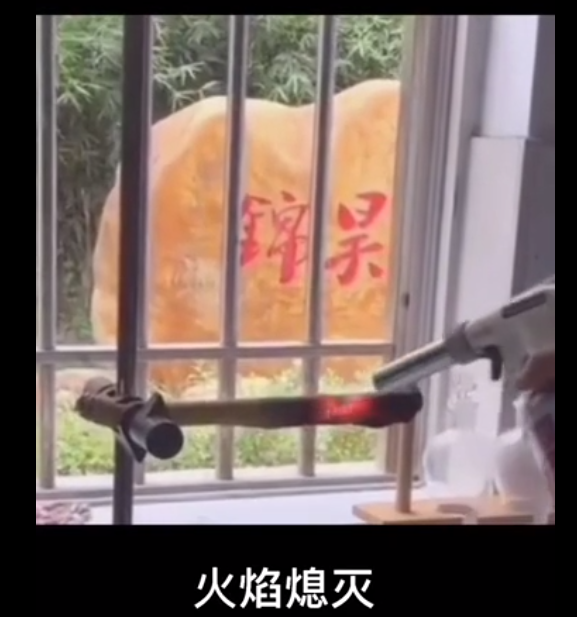

(1)阻燃；

(2)密度低，制备的胶粒密度比其他同类产品低20%以上；

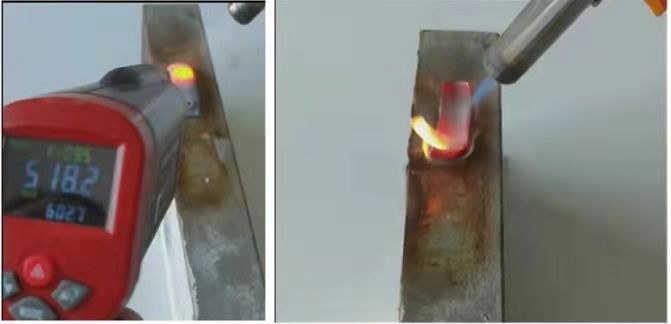

(3)成瓷温度低，520℃以上开始成瓷；

(4)粉体平均粒径3μm左右，成品外观光滑；

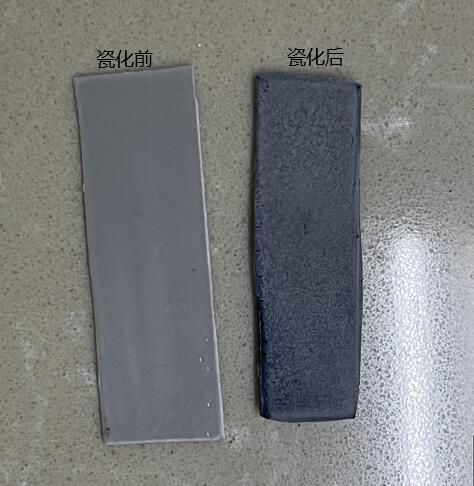

(5)燃烧不型变，不开裂；结壳性好，成瓷完整，瓷体耐高温；

(6)填充量大、可加工性好、终端制品的物理、化学性能和尺寸稳定。

如对锦昊辉的产品感兴趣，请联系 李晓芳 商务部经理：18129512051、罗碧霞 商务部副经理：18129512053。
