上海如迪生产的气动隔膜泵是一种新型的输送设备。采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能抽光吸尽。

RD50全不锈钢气动隔膜泵，中间体部件为全不锈钢材质，这将使得气动隔膜泵的整体耐腐蚀性能得到极大的提升，使得气动隔膜泵可适用于包括核电站、化工、喷涂、食品、制药等更多的使用场合。 不锈钢中间体气阀盖采用上进气结构，可以利用向下的气流压向导气开关、换向开关，防止其在设备运行时，向上跳起，脱出卡槽，而造成设备卡机。同时，我们在气源进口处设置了过滤装置，以保护气阀体的正常运行。 隔膜泵进出口连接方式有螺纹、法兰连接方式，可适用于不同的管道接口。 典型的应用是转鼓式流体输送，散装流体供应，化学疏散，地下水和污水坑疏散，废液去除，泥浆和污泥的输送，环保，造船，陶瓷等行业。

技术参数

最大流体工作压力…………………………………………………………….....................120psi (0.84 MPa, 8.4 bar)

气压工作范围…………………………………………………......................25-125psi (0.14- 0.84 MPa, 1.4-8.4bar )

最大空气消耗量……………………………………………………….................………………...........140scfm(70L/s)

最大自由流量………………………………………………………............… ………..........…........150gpm( 570 lpm)

最大往复泵速度………………………………………………………............…………........………………….145cpm

最大输送固体颗粒……………………………………………………............………….......................................6mm

最大虹吸高度…………………………………………………………………………………….………………………5m

空气进口尺寸…………………………………………………………………………..................................………1/2in

空气出口尺寸………………………………………………………………………………........................……......3/4in

流体进口尺寸…………………………………………………………………………………....................................2in

流体出口尺寸………………………………………………………………………………........................................2in

重量(大约).………………………………………………………………………………........................................47Kg

外形尺寸图

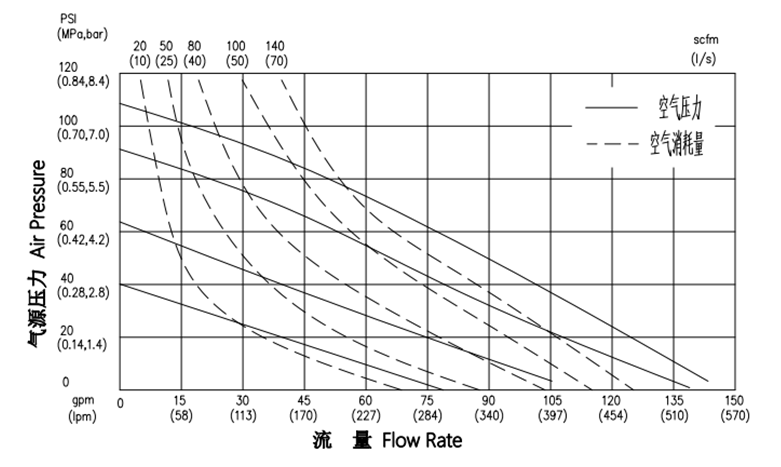

性能曲线图

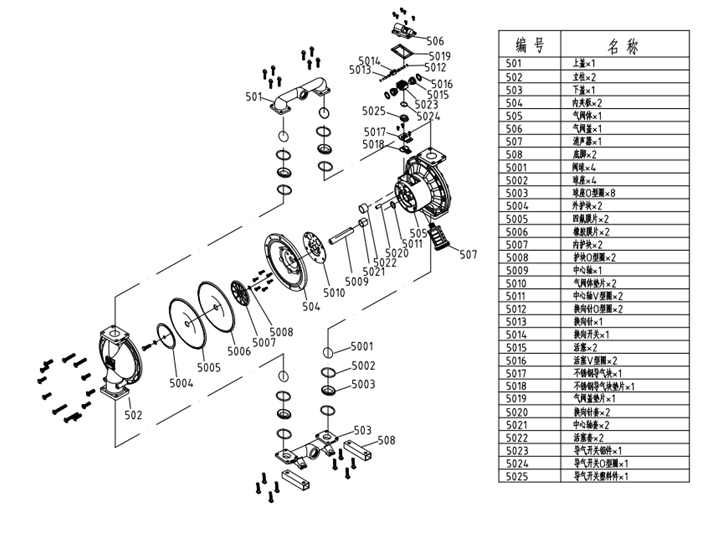

隔膜泵爆炸图

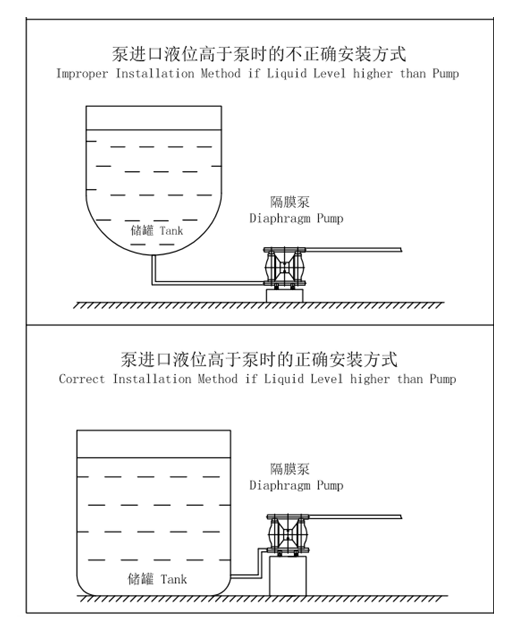

RD隔膜泵安装方式

隔膜泵开箱后，在首次使用前，应检查表面的紧固件，重新调整它们的紧固扭矩。流体盖左右螺钉的扭矩应首先校正，然后是上下盖上下螺钉。这样能确保不受紧固的流体盖的干扰。第一天操作后，应再次检查紧固件，并校准扭矩。尽管紧固件扭矩的校验周期可随隔膜泵的利用率而变，作为常规要求，每隔两月就需对紧固零件的扭矩进行校验。

新泵接上气源后就可空打，气源供气要缓慢由小到大，空打的时间不要太长、气压不能太大，防止损害阀球。

将泵安装在平整台面上，底脚固定，接上进出口管道、气源（首先，气源要干净，建议在泵的进气口前安装调压过滤器控制和过滤气源；其次，进料口管道一定要密封完好，否则有空气进入而吸不进料）即可。

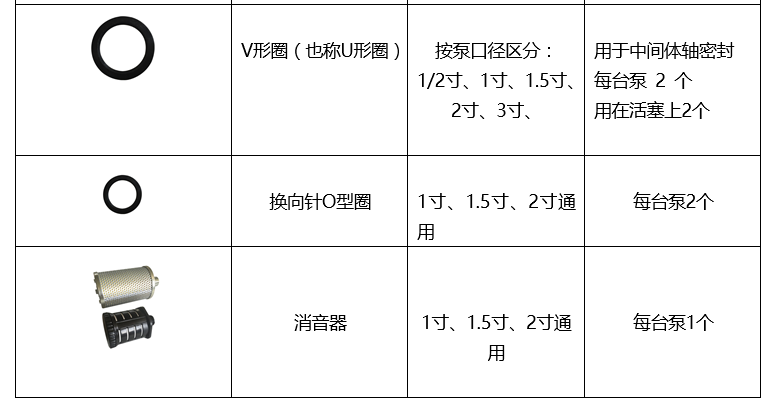

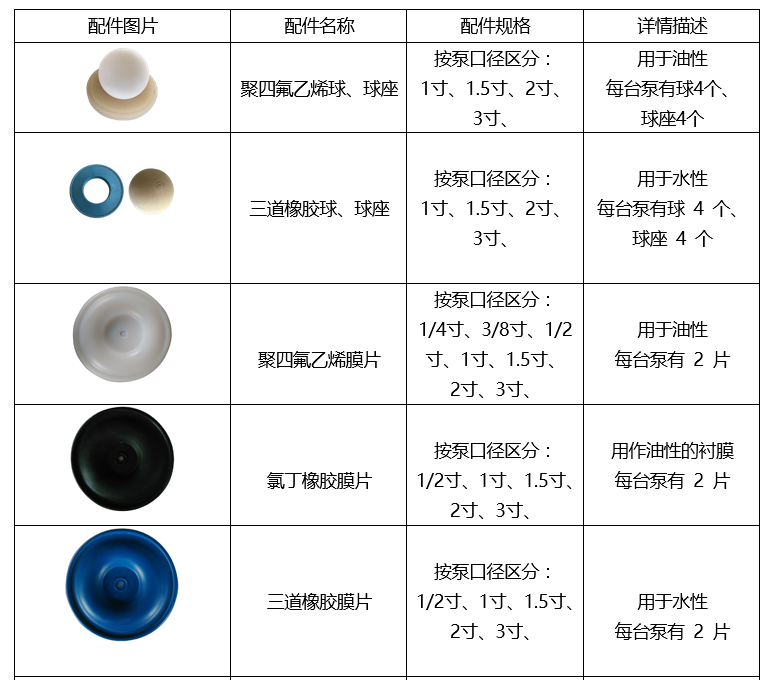

RD隔膜泵常用配件

目前该产品已经进驻优料库，如需索样请点击索样： 如迪RD50 全不锈钢气动隔膜泵。
