来源：慧正资讯 2021-11-22 13:18

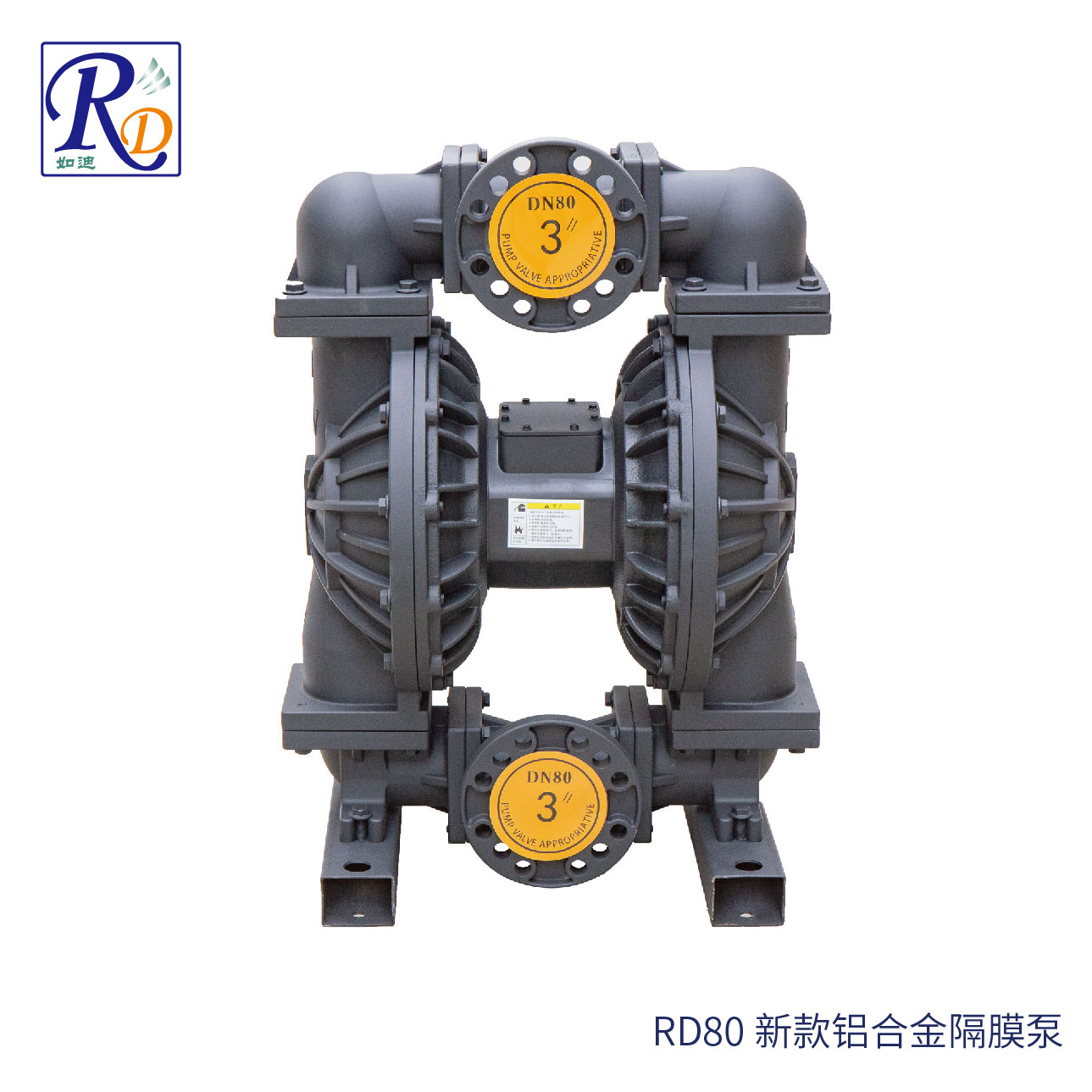

RD80铝合金中间进出口气动隔膜泵，流体进出口尺寸为3寸，整机重量轻，方便搬运。上下盖三通可以不同方向运转，可灵活调整进出口的连接方向，从而满足不同场地的安装需求。
隔膜泵上弯头采用了新的结构，高度比旧款要低，且内部为三角形通道，球挡采用从弯头上端向下伸出的铸造形式，增加了强度，并改善了流道，增大了流通能力。由于上盖的高度降低，介质运动的势能降低，消耗能量减少，使得隔膜泵的效率更高。
弯头与三通之间采用榫槽密封结构，并使用聚四氟乙烯垫片，可确保完全密封。弯头与三通之间还有四个用于定位的销孔，可保证安装位置水平整齐。立柱内腔采用球面结构，使得流体流动通畅。
该泵可广泛用于压滤机，罐式汽提，砂球磨机泵送，输油和撇油，冶金，油漆和涂料等行业。
产品特点：
更大的流体通道，更大的流量（可达1022lpm）
先导式的空气阀，可在线维修，并无需打开内腔
环氧涂层可抵御恶劣的工作环境

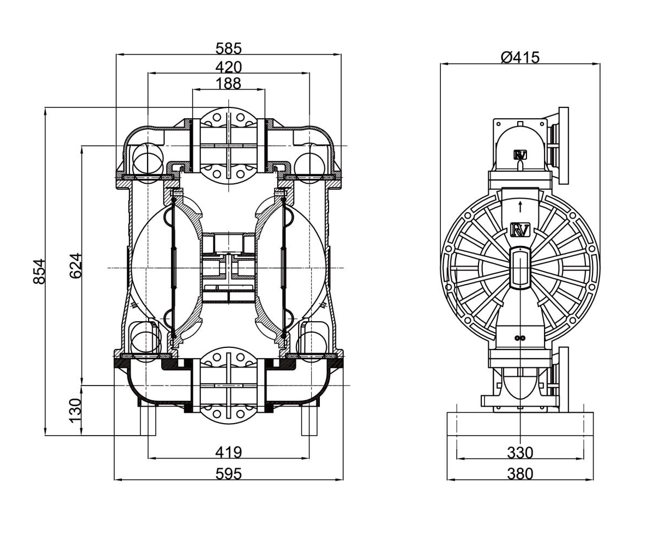

安装尺寸图
技术参数
最大工作压力 |
120psi(0.84Mpa ,8.4bar) |
最大流量 |
270gpm(1022lpm) |
最大往复速度 |
135cpm |
最大虹吸高度（干抽） |
5m |
最大输送固体颗粒 |
0.37in.(9.4mm) |
最大空气消耗量 |
180scfm(90L/s) |
空气进口尺寸 |
3/4in. |
空气出口尺寸 |
1in. |
流体进口尺寸 |
3in. |
流体出口尺寸 |
3in. |
重量 |
铝合金泵77kg |

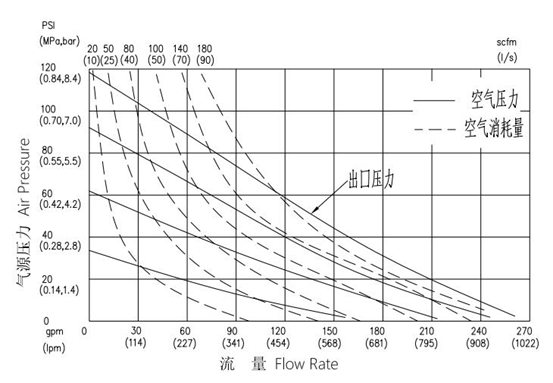

曲线图
目前该产品已经进驻优料库，如需索样请点击索样：如迪RD80新款铝合金气动隔膜泵。
