广东恒和永盛集团有限公司

144 文章
总阅读

联系企业

产品推荐|耐水性佳、阻燃防火性好、气味低的纳米无机树脂LR-1633

来源: 广东恒和永盛集团有限公司 2022-03-15 17:49

慧正资讯:

01 什么是无机涂料

无机涂料——以碱金属硅酸盐、硅溶胶等为主要粘结剂,可以辅助添加丙烯酸乳液,并加入颜(填)料及助剂配制而成的水性涂料。

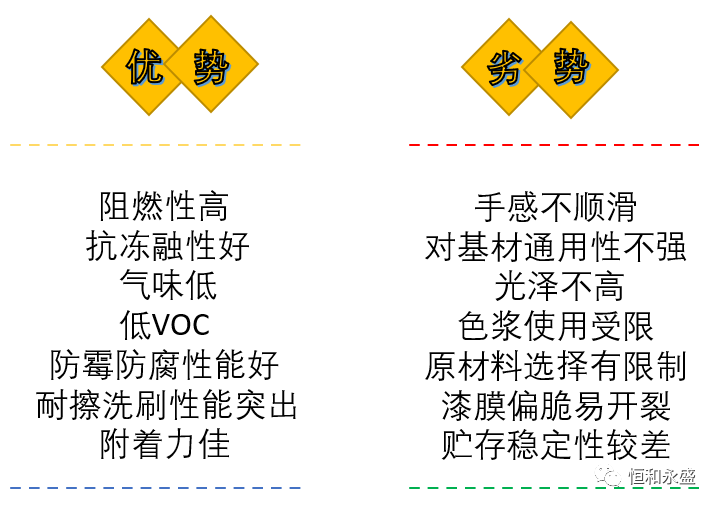

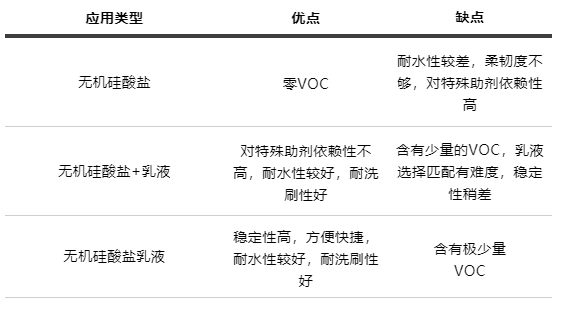

02 无机涂料的优势与挑战


03 无机涂料技术应用


纳米无机树脂LR-1633


LR-1633是一款有机与无机杂化乳液,采用无机物杂化改性丙烯酸乳液聚合而成,具有优异的耐水性、耐擦洗性、阻燃防火性以及极低的气味等突出优点,适用于内外墙漆

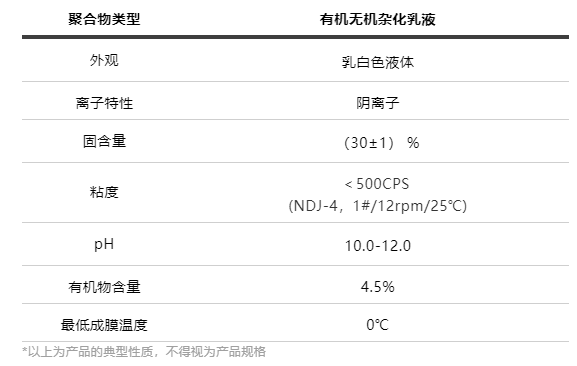

01 技术参数


02 LR-1633无机乳液在应用中的优势

◆   防火阻燃,达到国家A级防火标准

◆   无毒无味,不含甲醛等有害物质,不含重金属,无辐射

◆   耐酸碱,耐紫外线照射,颜色持久、使用寿命长

◆   透气防水,不开裂,不起皮,不起泡

◆   色彩柔和,不反光,颜色多种,可供选择

◆   技术创新,研发优势

◆   施工简单,耐擦洗,维护费用低

◆   防霉杀菌,不滋生苔藓

03 LR-1633应用无机涂料有以下性能

1、无机硅酸盐涂料适用于所有的矿物质基底,并能够加固毛细裂缝及松脱的无机质表面。而有机涂料的作业必须依赖严密的抗碱底漆,但是经过一段时间以后,一旦底漆被墙体碱性破坏,就会造成粉化,然后起泡、脱落。

2、渗透性好:无机涂料涂刷时,硅酸盐或纳米硅胶随水份渗入到基层0.5-2MM深,并与矿物质基底发生化合反应,形成一种抗碱防酸的硅石,使涂料与墙体牢固的结合为一体。不像建筑油漆和乳胶漆只是一层皮膜,与基层仅是物理粘附和部分氢键结合。

3、石化作用:无机涂料和墙壁同属矿物基质,有相同的膨胀/伸缩系数,能降低建筑物装饰层与结构层因热胀冷缩引起应力差,防止建筑物装饰层龟裂和剥落。

4、防酸性侵蚀:石化反应形成的硅石,化学性质极为稳定,不受酸性物质的侵蚀,能防止大气中的硫化物及酸雨的侵蚀。

5、耐溶剂:无机涂料的耐油污性强,涂膜污染率小,涂膜强度损失率低。

6、透气性好:由于无机涂料与墙身硅化反应形成的微晶结构具有良好的透气性能,能使墙体水分充分蒸发,从而降低装饰层因湿气侵蚀而造成的老化或涂膜的爆皮脱落,提高整体装饰层的使用年限。

7、耐老化性好,色彩持久不褪色:无机涂料所用的主粘结料和颜填料都是耐酸碱、耐久(即耐候、耐紫外线老化)、耐高温的无机物,能有效防止紫外线的辐射,故涂料颜色持久不褪色。

04 基材适用性

☑  适用基材

无机硅酸盐涂料适用的基材有:新鲜或预置高钙石灰砂浆、新鲜或预置石灰水泥抹灰、混泥土表面、灰砂砖砌体、纤维水泥板和天然石材等。

? 不适用基材

无机硅酸盐涂料不太适用的基材有:石膏表面、泡沫混泥土、新老石灰水涂层和旧乳胶漆涂层等。

*在这些基材表面涂装无机硅酸盐涂料时,需要经过适当的预处理,或特别的配方的产品预处理后也可以涂刷无机涂料。

05 应用测试

测试1、贮存稳定性测试方法:

1、观察两者在容器中的状态,无硬块,搅拌后呈均匀状态为合格;

2、50℃烘箱热贮60天,观察两者的粘度变化。

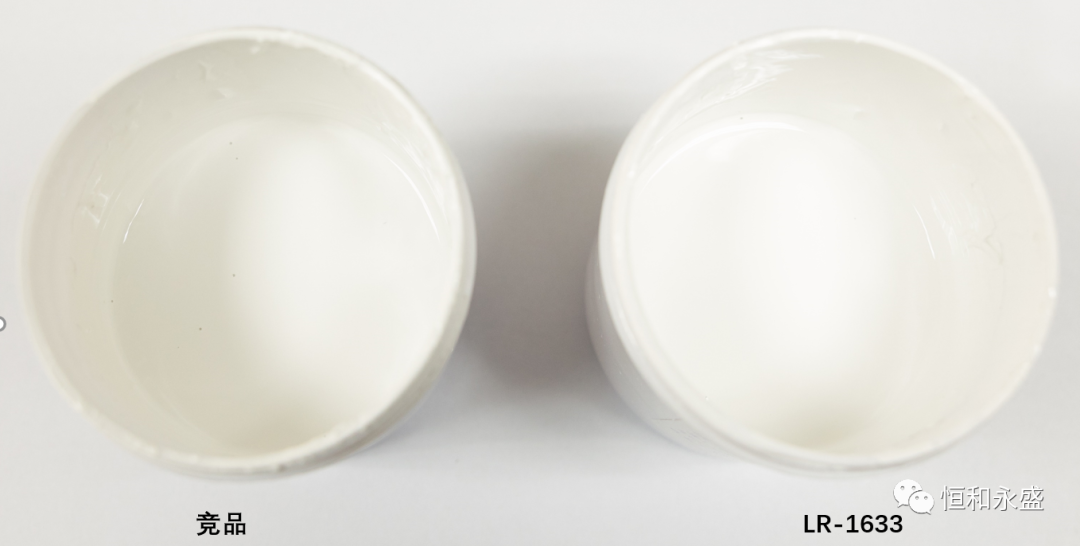

 图:在容器中的状态

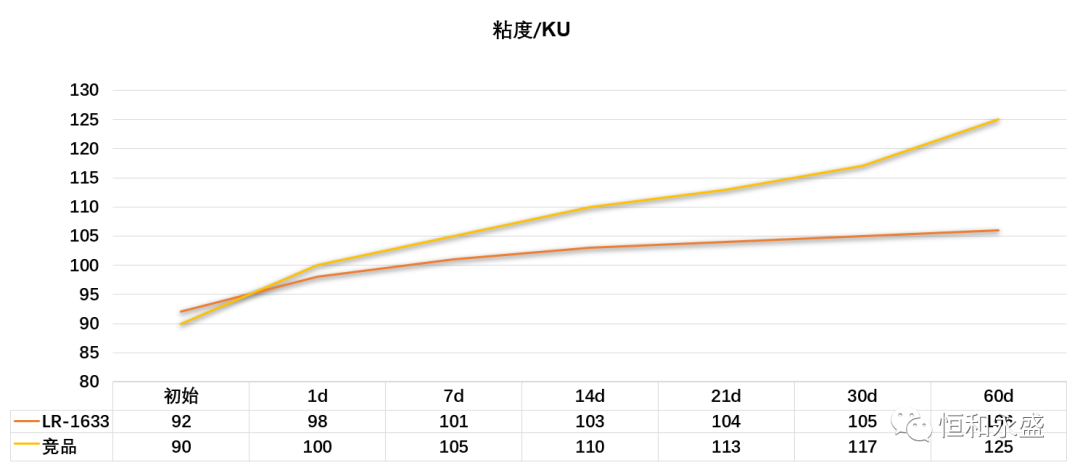

图:测试结果数据展示

实验结果:两者在容器中的状态均无异常,两者在50℃烘箱热贮60天,竞品的粘度变化更大,故采用LR-1633无机硅酸盐乳液贮存稳定性方面有着更好的表现。

测试2、阻燃性

测试方法:用1300℃的喷火枪灼烧持续10s观察结果。

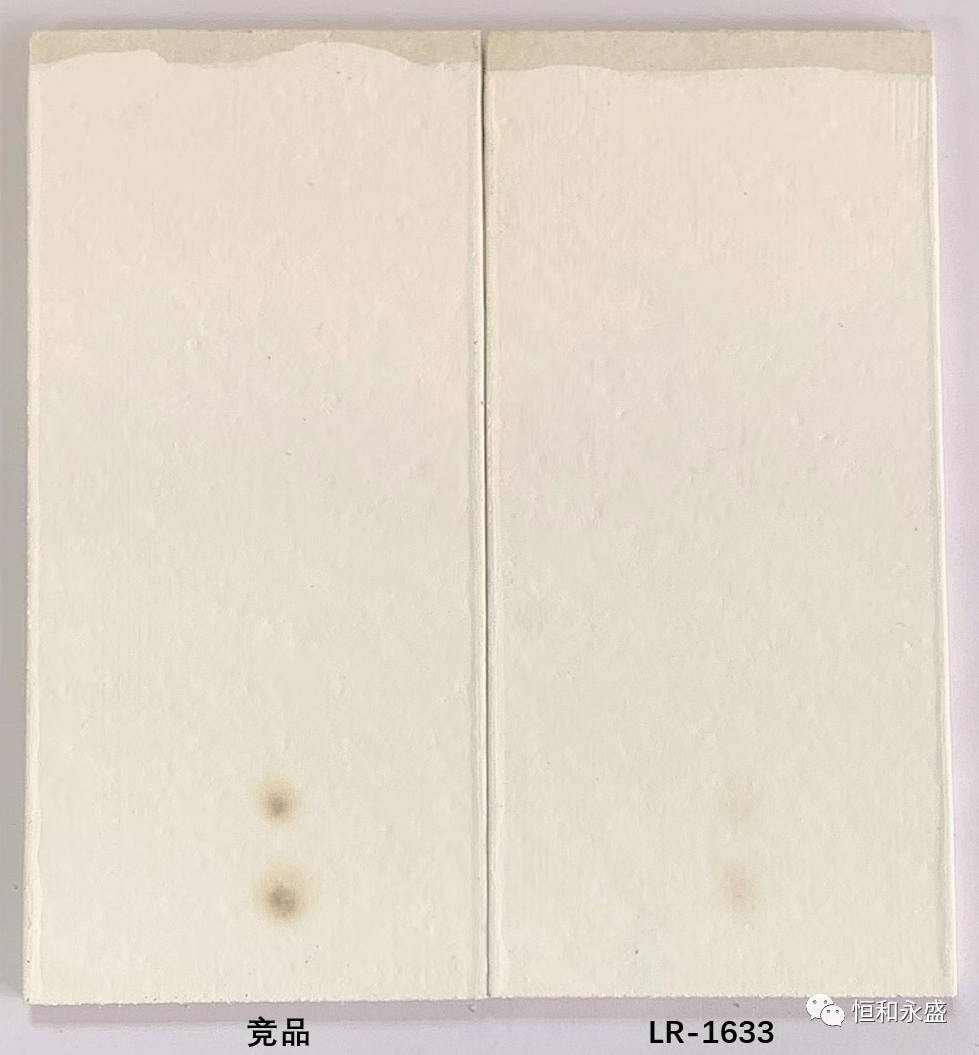

图:测试结果图片展示

实验结果:用1300℃的喷火枪灼烧10s,竞品完全烧焦碳化;LR-1633则未出现烧焦碳化现象。故LR-1633比市场竞品有着更好阻火抗燃效果。

测试3、耐沾污

测试方法:按GB/T  9780—2013中第5章外墙耐沾污试验方法,涂刷法B法(烘箱快速)的规定进行两次循环的试验。

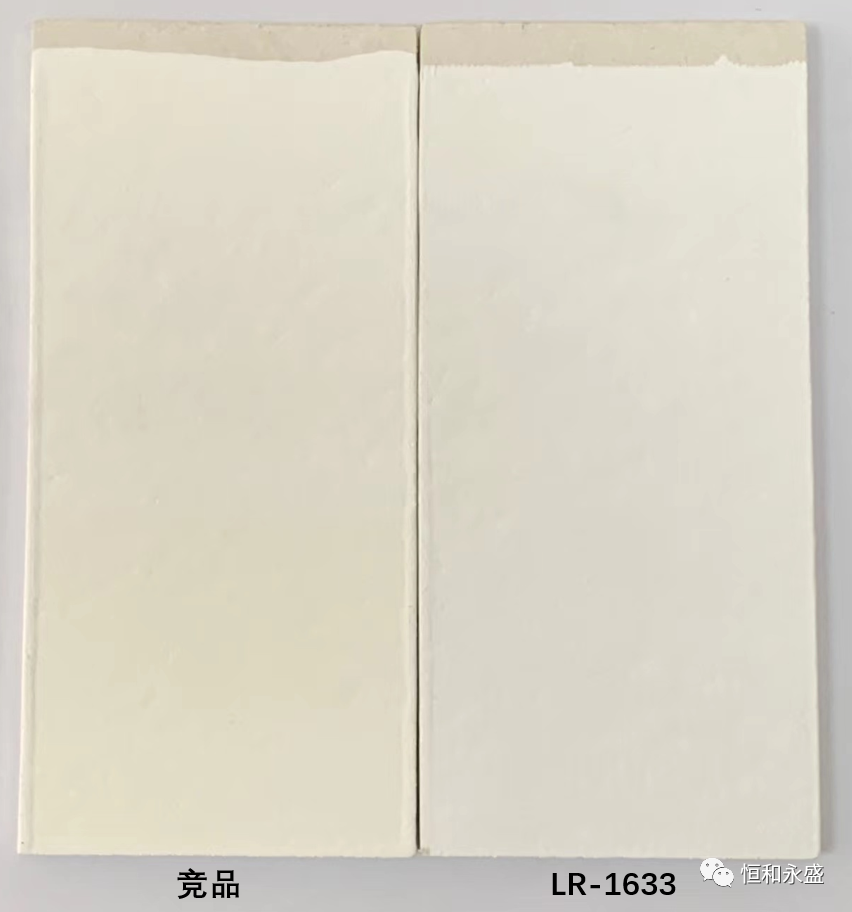

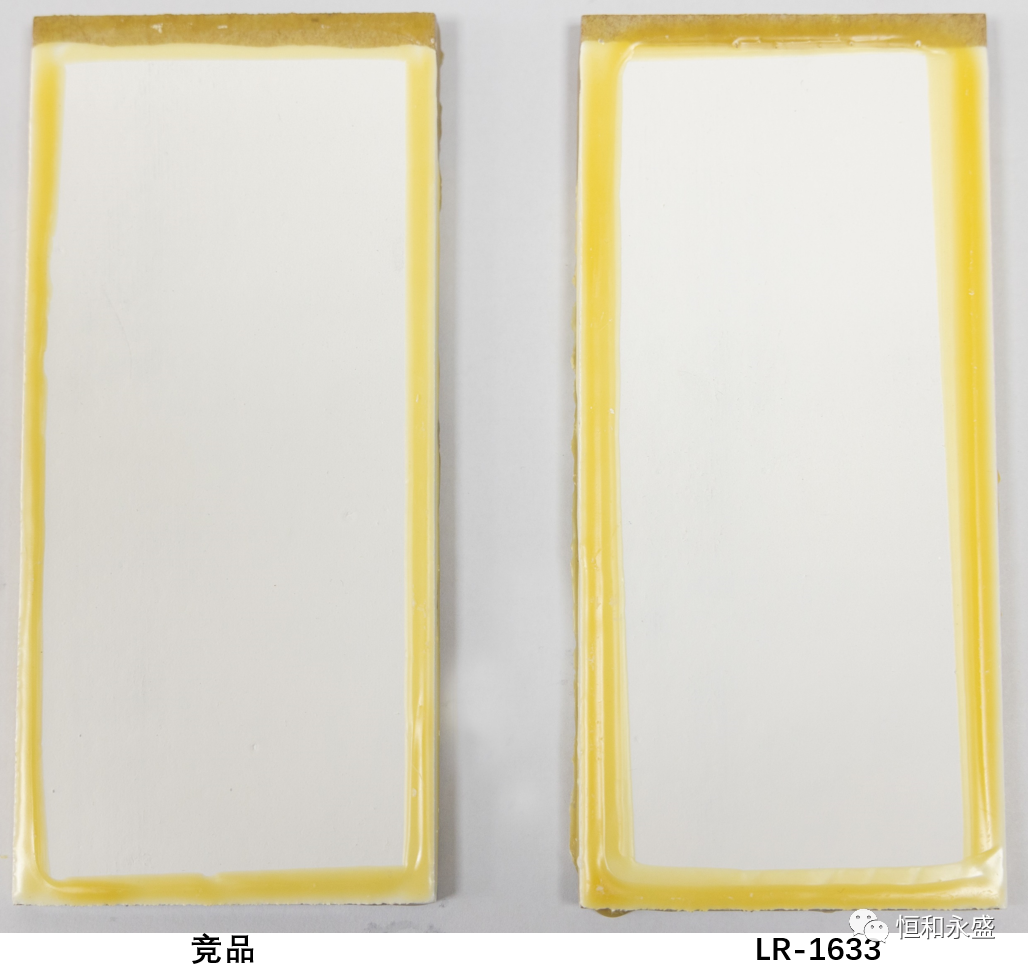

图:测试结果图片展示

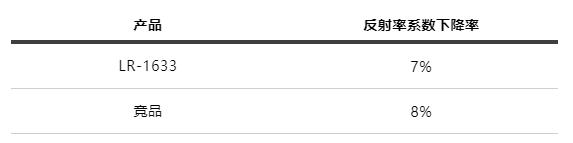

实验结果数据:


实验结果:两次循环试验后观察测试板,结果竞品试板比LR-1633试板稍脏;测试两者反射率,竞品反射率系数下降率比LR-1633的稍大,所以LR-1633耐沾污性优于竞品。

测试4、混溶性

测试方法:将LR-1633成品漆(白色)与各种颜色的色浆进行混合调色。

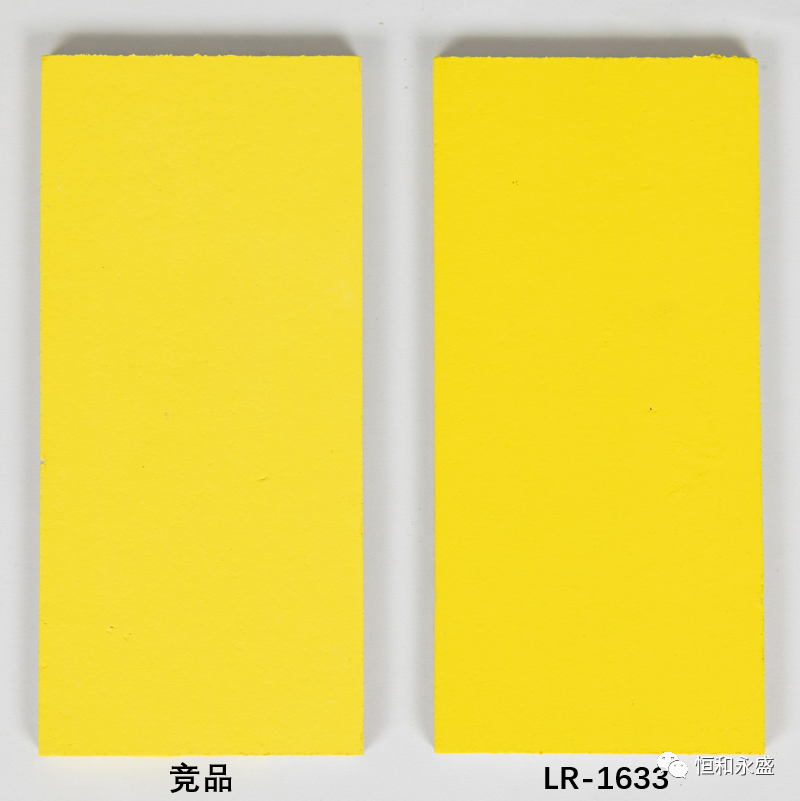

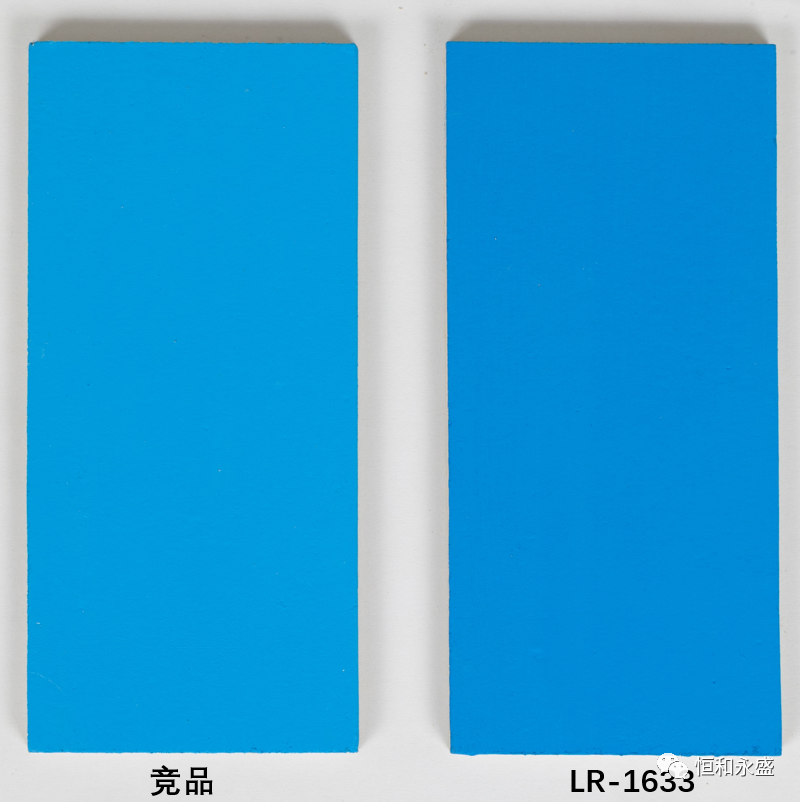

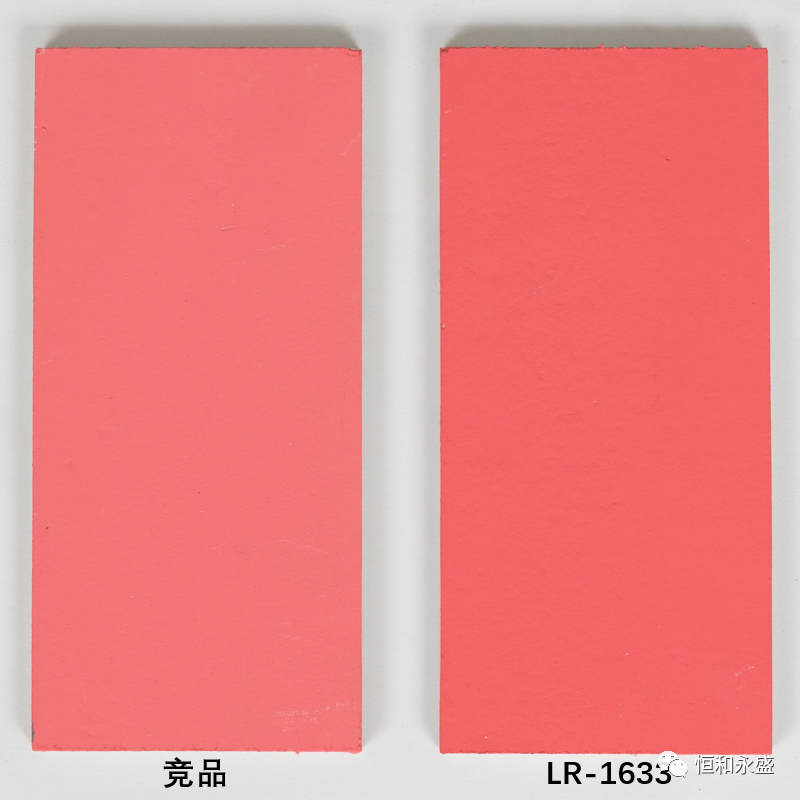

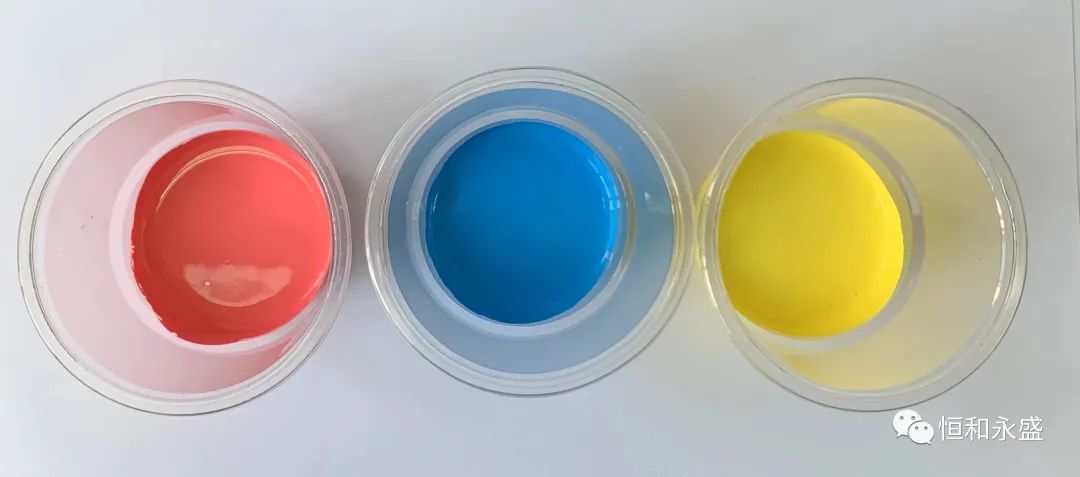

图:测试结果图片展示

实验结果:LR-1633经过色浆调色测试表现出较好的相容性和展色性;能更好地满足特殊色彩要求的应用。

测试5、展色性

测试方法:通过涂刮纸卡以及水泥板,养护24h后,观察两者的展色性。

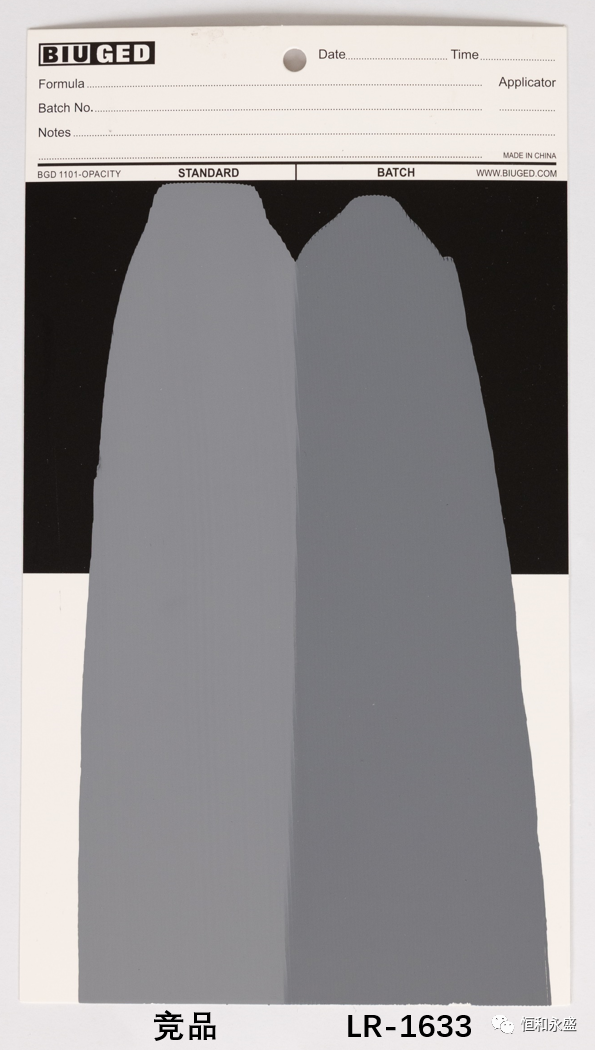

图:LR-1633纸卡展色对比





 图:LR-1633水泥板展色对比

实验结果:通过LR-1633纸卡展色对比以及LR-1633水泥板展色对比可以看出,LR-1633展色明显优于竞品。

测试6、耐水性

测试方法:按GB/T  1733—1993中甲法规定进行。试板投试前除封边外,还需封背。将3块试板浸入GB/T 6682规定的三级水中,如3块试板中有2块未出现起泡、掉粉、明显变色等涂膜病态现象,可评定为“无异常”,如出现以上涂膜病态现象,按GB/T1766进行描述。

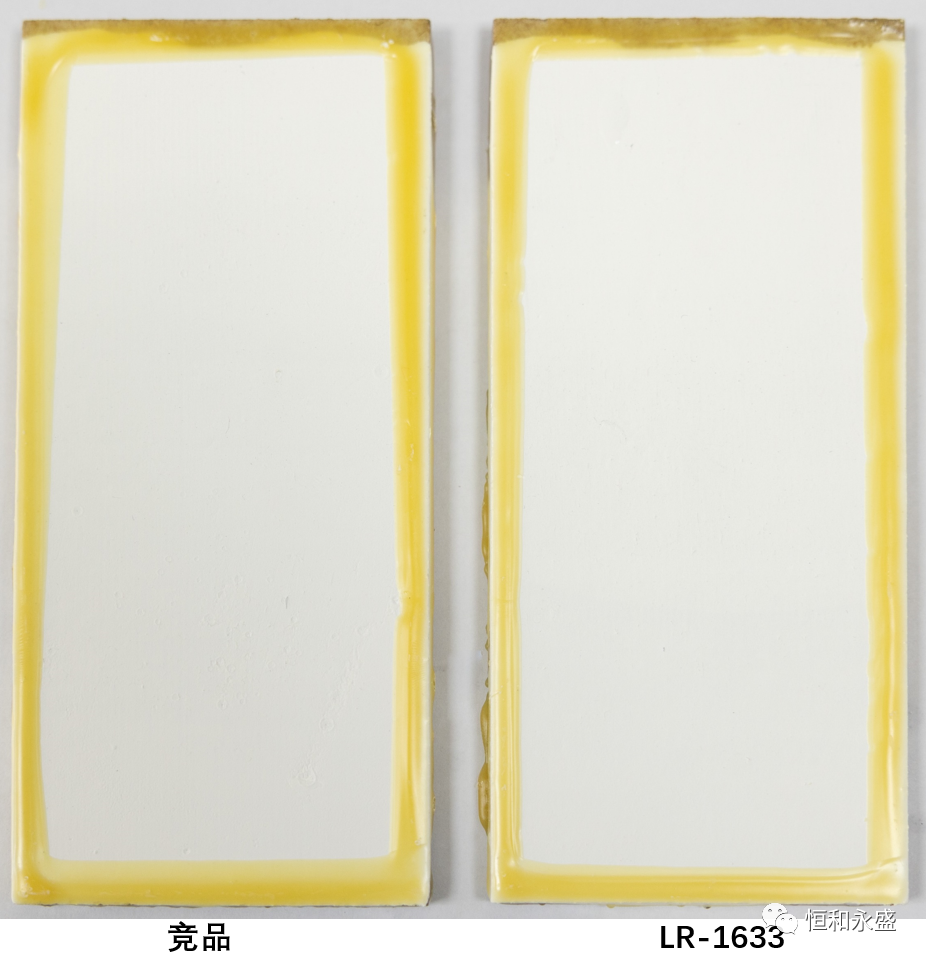

图:测试结果图片展示

实验结果:LR-1633泡水未出现起泡、掉粉、明显变色等涂膜病态现象,而竞品有掉粉现象,可见LR-1633的耐水性更佳。

测试7、耐人工气候老化

测试方法:两者刮板养护7天后,取出放汞灯下持续照射24h。

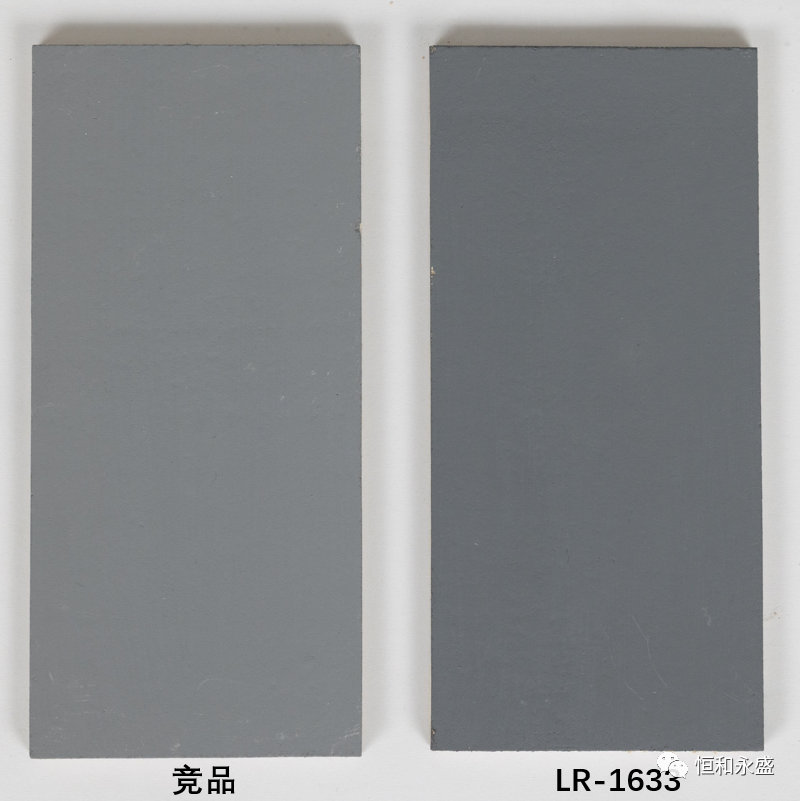

图:测试结果图片展示

实验结果:试板均未发现起泡、剥落、裂纹等涂膜病态现象;但竞品漆板有明显黄化现象,而LR-1633漆板没有,对比可以看出,LR-1633优于竞品。

测试8、柔韧性

测试方法:使用100目线棒,均匀地涂刮到卡纸上,养护24h后,90度弯曲卡纸观察。

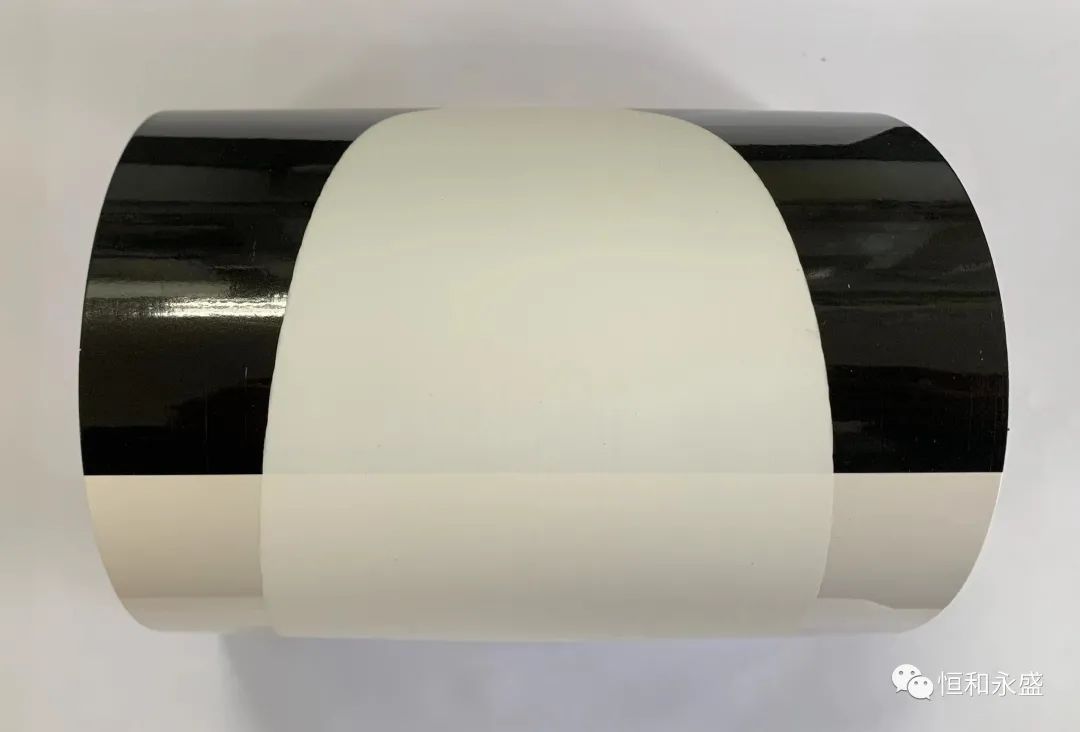

图:测试结果图片展示

实验结果:90度弯曲卡纸后,LR-1633无裂纹,柔韧性佳。

测试9、耐刷洗

测试方法:按GB/T 9266规定进行,同一试样制备两块试板进行平行试验,洗刷至规定次数时,两块试板中有一块试板未露出底,则认为耐刷洗合格。


图:耐刷洗(常温)


实验结果:LR-1633、竞品耐刷洗均≥2000,合格。采用LR-1633无机硅酸盐乳液耐刷洗方面有着更好的表现。

测试10、 耐碱性

试验方法:两者泡碱溶液7天,按GB/T 9265的规定进行,如3块试板中有2块未出现起泡、掉粉、明显变色等涂膜病态现象,可评定为“无异常”,如出现以上涂膜病态现象,按GB/T1766进行描述。

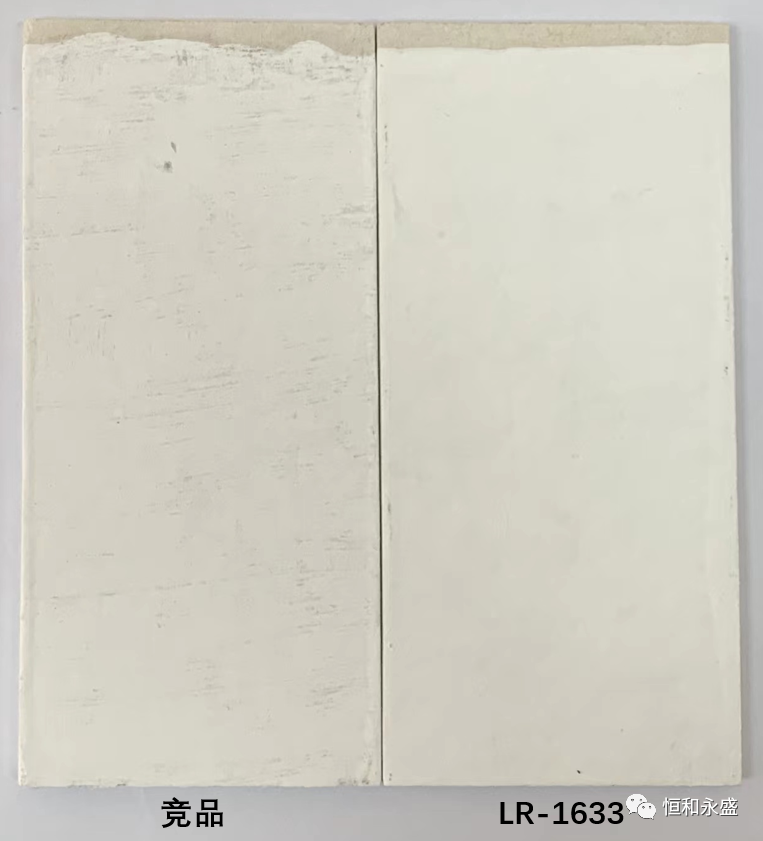

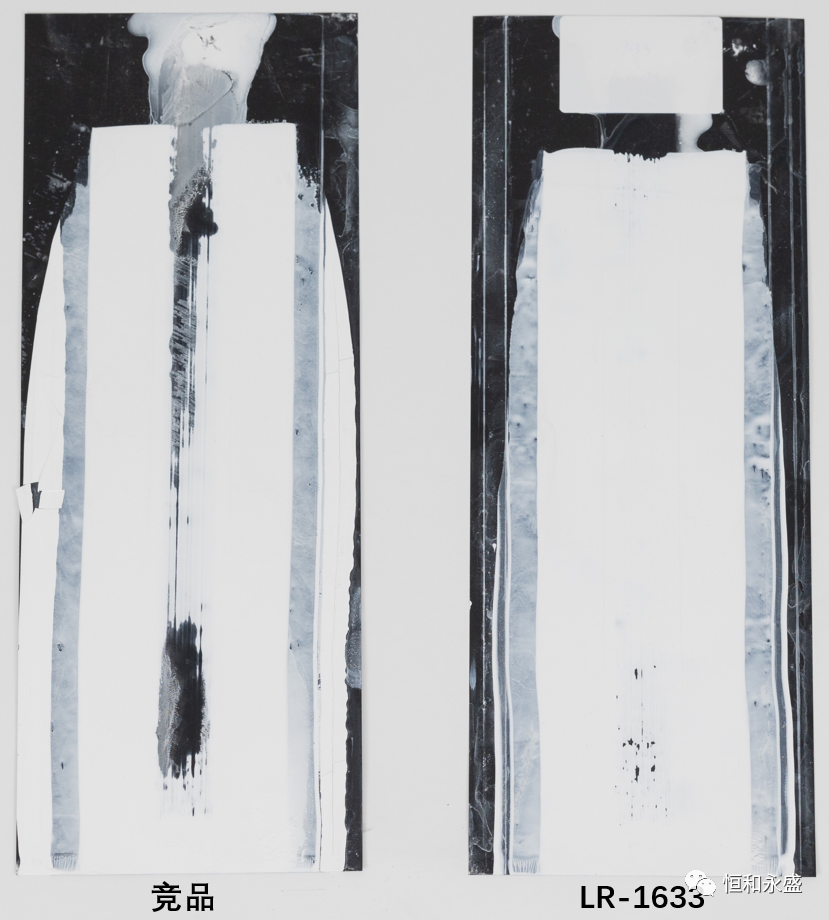

图:测试结果图片展示

实验结果:耐碱性表现上,竞品有粉化现象,LR-1633无异常反应,故LR-1633耐碱性比竞品佳。

更多产品信息,欢迎咨询:

华东区域:何先生 15281648383

西北区域:蒲先生 15829750260

华北区域:巩先生 18766521896

华中区域:王先生 17720371290

技术总工:马先生 13170083777

阅读:3302
声明:该文观点仅代表作者本人,慧正资讯信息发布平台,慧正资讯仅提供信息存储空间服务。

相关文章

推荐产品更多>>

最新求购更多>>

投稿报料及媒体合作

E-mail: luning@ibuychem.com
