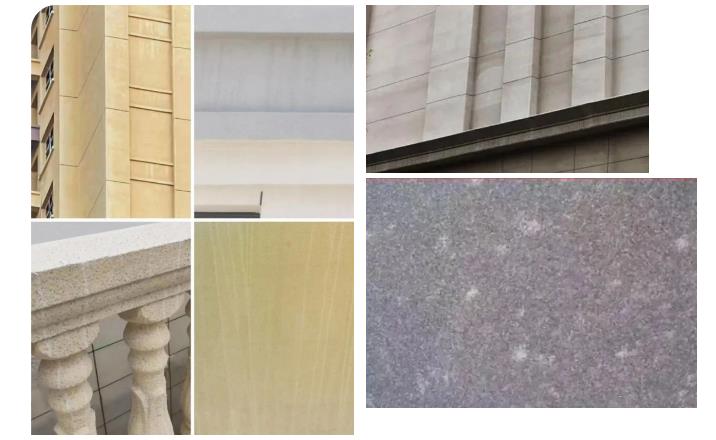

真石漆施工完后表面容易浮白浆，容易出现装饰面干燥后表面颜色同设计颜色产生偏移，环境温湿度变化比较大的情况下这种现象会更严重，呈现出装饰面大面积颜色或深或浅。

真石漆施工完成后，表面粗糙度不一致，颜色一块深、一块浅，类似白癜风状态。

其主要是由底层或水泥基挑延梁产生的盐碱在真石漆表面沉积形成白色二三价碳酸盐。

真石漆施工完后，局部整条表观更粗糙，颜色显得偏深，一般出现在接茬部宽约50cm内和阴阳角。

真石漆施工完成后，表面粗糙度和融合度相对偏差，经过罩面后放大其缺陷。

真石漆施工后不久下了场雨，干燥后留下了一些痕迹，特别是在雨水多、低温高湿度环境下，这种现象越加明显。这种痕迹通常有三种表现形式：

1、第一种类似外墙弹性涂料的雨痕，这种雨痕的形成是漆膜基本实干，雨水富集顺线流淌，真石漆里面的游离的亲水物质和乳液相容性不好的亲油物质产生迁移，聚集到涂膜表面，通常这种痕迹同弹性涂料的雨痕相似，时间长就慢慢消失（随着时间的变化，亲油性物质的挥发，亲水性物质被雨水冲刷被慢慢带走）。

2、第二种水痕发花形成是介于漆膜表干和实干之间，雨水顺线较长时间流淌，真石漆里面不光有游离的亲水物质和乳液相容性不好的亲油物质产生迁移，连部分成膜物也一道被带走，留下一道成膜性不好偏白无法回复的痕迹。如果出现这种情况，个人建议需要罩一遍细粒径的清漆填补被冲走成膜物的空隙来补救。

3、第三种水痕发花介于一和二之间，雨水在外墙面既有局部成线流淌，又有大面积流淌，雨过天晴后，真石漆表面留下局部铁红、铁黑圈和铁红、铁黑条（这里面的原因暂不做解释）。出现这种情况可以尝试采用醚类溶剂对局部红黑痕迹进行清洗，然后罩一遍细粒径的清漆来弥补。

1、漆膜致密性不够是罪魁祸首：真石漆发花其罪魁祸首就是所形成真石漆漆膜的致密性不好有非常大的关系。随着市场竞争的白热化，在真石漆配方中降低成本首当其冲就是降低乳液的用量，自然会造成PVC远远大于CPVC，漆膜的致密性会越来越差；另在实际应用中大家只关注真石漆本身的调色和好施工方面，对真石漆配方中彩砂的级配很少有人去关注；为了好施工，让真石漆显得蓬松（真石漆搅拌过程中产生气泡），有人就采用少加消泡剂和不加消泡剂（具体影响因素这里不作叙述）来实现；同时为了避免罩面漆罩面可能造成真石漆发花，很多实际工程项目中都很少采用罩面进行加强补短；以上四个问题叠加使漆膜的致密性更差，不出问题都是大概例（除非是无雨干燥的地方）。有一种饮鸩止渴，解决了当下问题，但确为真石漆上墙后留下的隐患打下了伏笔。漆膜不致密就会形成了空间通道，随着雨水和时间迁移，未包裹的材料就会产生迁移，短时间内真石漆涂层随着雨水浸润时间越长，出问题就越明显，特别是设计成越亲水的涂层。

2、乳液的选择和用量：真石漆的四大性能是涂层的硬度、韧性、耐水白和耐候（黄变、变浅）。通常认为真石漆硬度和韧性主要取决于乳液的选择和用量，当乳液含量较低时，因大量砂石的存在使得涂层不够紧密，类似外墙平涂用的PVC与CPVC的关系，早一代真石漆人乳液添加量都是15%起步，乳液应用都是以纯丙硅为主，真石漆施工后投诉率低、保色耐久性好，不易出现发花的现象，更不会出现现在的真石漆上墙后不久，颜色变黄、变黑、起砂、开裂等现象，所以乳液的品种选择和用量就至关重要。选择的乳液要具有玻璃化温度相对较高、粘结力高的、包裹能力强，通透度也高的乳液，同时该乳液要具有较低的吸水率、优异的耐黄变和非常好耐水白，以及游离乳化剂和油溶性单体含量少的特征。乳液除了上面的特点外，个人认为涂膜最好还要有硬而柔的物性，不能够靠多加成膜助剂作为增塑剂达到临时性柔韧性的要求。

3、从增稠剂的选择优化配方的成膜效果和施工效果：真石漆中使用羟乙基纤维素类增稠剂，其中一个主要因素是真石漆中彩砂粒子大，比重大，没有足够的低剪切粘度和触变指数，真石漆会变得不稳定（如砂粒容易沉降、色彩不稳定等）。传统的缔合型增稠剂由于不能提供足够高的低剪切粘度和高的触变性能，所以不能作为真石漆的主增稠剂，只是用作为辅助增稠剂，其目的主要是改善施工性能和漆膜的成膜效果。

4、彩砂的选择和匹配：彩砂占配方比例75%左右，对彩砂的管控是非常重要的，也是减少真石漆工程施工出问题最关键一环。彩砂的选择和匹配，原则上对彩砂的目数、成分（如钙砂、硅砂）、水分、灰分要进行有效的管控，配方中彩砂的搭配保持粗细协调，调色时尽量用同色系的彩砂调色，避免用白色砂子特别是白色粗砂+色浆或色粉的方法调配，否则易使真石漆施工后出现相分离，融合度差的问题。更应该管控彩砂的活性物质和金属离子的有效含量。特别对鸡血红、紫罗兰、青灰、丹东绿和汉白玉类彩砂需要加大内控。

5、成膜助剂的品种和用量：以纯热塑性丙烯酸乳液中使用的成膜助剂，成膜助剂沸点越高，挥发越慢，早期强度低，柔韧性好，通常随着添加量的增加，柔韧性表现会更明显，其粘结强度也会慢慢变差；反之沸点低，挥发快，早期强度建立快，柔韧性表现相对会差。如果成膜助剂的纯度不够，除了影响热塑性丙烯酸乳液成膜效果外，还会表现为油溶性的物质与乳液相容性不好随着真石漆干燥过程中慢慢向表面迁移造成局部亮痕。

6、施工环境的变化：真石漆本身干燥比较慢，影响真石漆的成膜效果（特别是在湿度大背阳、无风的环境中），可以通过降低配方中水含量和亲水性助剂的使用，提高真石漆干燥速度和成膜效率，如真石漆配方中出现一多二少一细一低的情况：水多、乳液少、彩砂少而细，游离水偏多，乳液少，对彩砂的包裹性弱，产品本身粘度低，就非常容易产生表面浮浆的情况；再例如春秋的配方夏天用，通常情况下我们的真石漆配方大部分厂家只是对真石漆的Base进行粘度控制，这种粘度控制是在相对恒定的温度下测试的，与春秋环境温度相差不大，所测试的粘度与施工粘度变化不大，出问题的概率相对会低很多，我们都知道，随着环境温度的变化，夏天温度高，真石漆的粘度会变低，与当初设计的施工粘度就有较大的差异，自然出现表面浮浆料的几率就变大。

施工问题

产品配套问题
