MODAREZ^® SW 452是一种用于水性体系的低分子量有机硅类底材润湿剂。

物化指标：

应用：

MODAREZ^® SW 452 是一种有机硅聚合物， 通过强烈降低液体涂料的表面张力来提高涂料的底材润湿性，对干膜的滑爽性并无改善。由于在水性体系 中的良好相容性，MODAREZ^® SW 452 推荐在一般工业涂料、打印油墨和建筑涂料中解决表面张力问题。

MODAREZ^® SW 452特点：

● 提高底材润湿性

● 防止缩孔

● 不影响层间附着力

● 不稳泡

添加方法/推荐用量：

应在生产过程的最后阶段加入。 用量为总配方量的0.5-2%。

储存：

MODAREZ^® SW 452 应储存于干燥、阴凉的场所。未开启状态下20°C 避光储存维持1年稳定性。

包装:

25kg/桶或200kg/桶。

目前该产品已经进驻优料库，如需索样请点击：先创化学底材润湿剂-MODAREZ^®SW 452

先创化学底材润湿剂 -MODAREZ®SW 452的应用

摘要：本文主要介绍先创化学底材润湿剂兼备低表面张力，润湿能力强，低稳泡，同时具备耐水性能好，表面迁移性能低和动态表面张力低等特点。该产品在抗污和水性木器涂料入孔性能方面突出，得到客户广泛认可！

关键词：底材润湿剂  低稳泡 抗污 动态表面张力 入孔性能

1、引言

底材润湿剂在水性涂料配方里面是一个重要的添加剂。选用合适的底材润湿剂才能令涂料有足够的底材润湿能力以适应不同的施工底材。然而市面上底材润湿剂普遍在润湿能力，不稳泡性和长期润湿能力方面具有相对的不足或一个产品难以兼顾到。然先创化学底材润湿剂MODAREZ^®SW 452具有表面张力越低（降张能力达21.5达因/cm²），润湿能力越强（几乎能润湿所有非全氟化合物污染的底材），抗底材污染能力强，同时具备市场上大多数厂家底材润湿剂额外的优势：

耐水解性能好

表面迁移性能低

低稳泡性能

动态表面张力低——动态表面张力约24-25适合高速施工条件如高速水性凹版油墨。

2、 试验部分

2.1先创化学MODAREZ^®SW 452低表面张力性能对比

对于能有足够低的表面张力的底材润湿剂，可以视作或作用作相对安全的抗油剂使用！一般难处理的污染的主要来源为润滑油，而一般的润滑油的表面张力约在23-26达因/cm。

供应商                           表面张力范围(0.5g/L浓度水溶液）

先创化学：SW 452 21.50达因/cm

某欧洲品牌：T- 2XX      24.50达因/cm

某欧洲品牌：B-34系列  26.50达因/cm

某北欧品牌：SP 系列   20-24达因/cm

国产品牌的各种牌号      20-24达因/cm

参考：一般的非硅类表面活性剂的表面张力约在23-26达因/cm

2.2先创化学MODAREZ^®SW 452的耐碱性能对比

由于聚醚改性的聚硅氧烷类的分子结构特含有聚醚链，在碱性条件下，聚醚端容易发生水解从而导致断链。在一些极端情况下，甚至出现聚硅氧烷链的断链水解。一旦出现水解，产品的润湿性就不在得到保证！

供应商                            耐碱性能

先创化学：SW 452         +++

某欧洲品牌：T- 2XX       +

某欧洲品牌：B-34系列    +

某北欧品牌：SP 系列      + to ++

国产品牌的各种牌号        +

优：+++；一般：++： 差：

2.3先创化学MODAREZ^®SW 452底材润湿剂的向表面迁移性能对比

底材润湿剂向表面迁移并不意味着必然的好与坏。向表面迁移一方面会带来一定的流平效果，但会导致重涂的麻烦。选用底材润湿剂时候，可以根据配方需要做出取舍。

供应商                                表面迁移性能            重涂或层间附着力

先创化学：SW 452              +                               +++

某欧洲品牌：T- 2XX系列     ++                             ++

某欧洲品牌：B-34系列         ++ to +++                ++

某北欧品牌：SP 系列           +++                           +

国产品牌的各种牌号              ++ to +++                + to ++

强：+++；一般：++： 弱：+

2.4先创化学MODAREZ^®SW 452底材润湿剂的稳泡性能对比

聚醚改性的聚硅氧烷结构，具有典型的亲油亲水结构，因此一般意义来说都有稳泡甚至发泡性能。先创化学的该类产品，革命性的将稳泡的可能性降到最低。由于牵涉到技术保密内容，其具体化学结构在此不做深入介绍。

供应商                              稳泡性能

先创化学：SW 452                 +

某欧洲品牌：T- 2XX系列      +++

某欧洲品牌：B-34系列         +++

某北欧品牌：SP 系列            + to +++

国产品牌的各种牌号             ++ to +++

强：+++；一般：++： 弱：+

2.5先创化学MODAREZ^®SW 452底材润湿剂的动态表面张力对比

底材润湿剂的动态表面张力是一项十分重要的指标，在实际应用时，体现为施工速度较高的情况下可以保持高效有效的底材润湿效果。

供应商                                  动态表面张力

先创化学：SW 452 约           24达因/cm

某欧洲品牌：T- 2XX系列       28-29达因/cm

某欧洲品牌：B-34系列          30-32达因/cm

某北欧品牌：SP系列              25-28达因/cm

国产品牌的各种牌号      品种众多未做一一评估

聚醚改性聚硅氧烷类底材润湿剂的应用性能一览表

供应商	型号	表面张力 DN/cm	耐碱抗水解功能	表面迁移性	重涂及层间附着力	稳泡性能	动态表张 DN/cm
先创化学	SW 452	21.50	***	*	***	*	24
某欧洲品牌	T-2xx系列	24.50	*	**	**	***	28-29
某欧洲品牌	B-34x系列	26.50	*	**-***	**	***	30-32
某北欧品牌	SP-系列	20.00-24.00	*-**	***	*	*-***	26-28
国产品牌		20.00-24.00	*	**-***	*-**	**-***	大部分较高

综上所述，先创化学的MODAREZ^® SW 452是综合性能最优的底材润湿剂。

3、实际应用案例

3.1Modarez® SW 452 的润湿能力（抗污）测试

一般水性工业漆

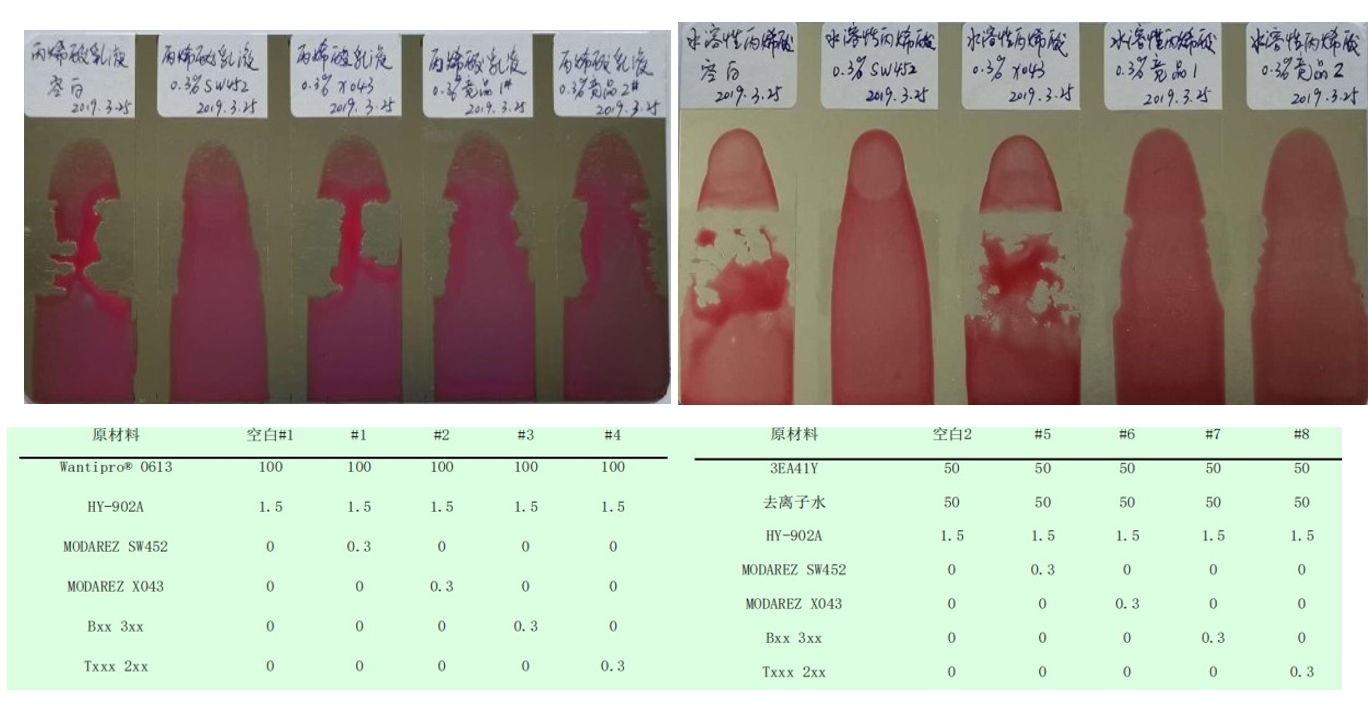

针对一般的水性工业漆，我们针对市场常见的乳液体系以及水溶性体系进行了常见产品的实际应用效果评估。评估结果如下页的图所示

配方中：

0613：万华产丙烯酸乳液

3EA41Y: 同德产水性自乳化丙烯酸树脂

HY-902A: 大红色精

污染用油：60N,韩国产润滑油基础油

3.2Modarez^® SW 452在水性木器漆对开放底材的入孔性能测试

水性木器漆在实际应用过程中，对于底材的入孔性一直都是比较难处理的难题，即使部分底材勉强能达到效果，同一配方换了一个底材可以就出现明显的波动！

根据我们实际应用经验，我们建议以下助剂组合来解决和确保稳定保证入孔性能：

1.MOUSSEX 561 PL: 0.2-0.5%-- 优异的脱气性能，将导管内的空气快速顺利排出

2.MODAREZ SW 452: 0.2-0.5%-- 超强的润湿能力，快速将漆膜导入导管内

3.MDAREZ PW 336:  0.5-1.0%-- 优异的铺展性以及保持漆膜的开放状态，有利于水分以及空气外排并获

得优异的平整度

4、 总结

Modarez^® SW 452是基于法国最新技术的底材润湿剂，该产品具备超低（降张能力达21.5达因/cm²），润湿能力，抗底材污染能力特强，同时不稳泡。经过我们进一步测试，在耐水解性、表面迁移性能、动态表面张力等方面同样优异，是一款市面上不可多得的产品。现在广泛应用在工业漆、木器漆和油墨印刷等领域，获得客户极高的美誉。
