慧正资讯：PVC板是当今非常流行的一种新型轻体装饰材料，从80年代初开始进入中国市场，至今在国内的大中城市已经得到普遍的认可。其使用非常广泛，比如室内家庭、医院、学校、办公楼、工厂、公共场所、超市、商业、体育场馆等各种场所。

“PVC板”是指采用聚氯乙烯材料生产的板材。具体就是以聚氯乙烯及其共聚树脂为主要原料，加入填料、增塑剂、稳定剂、着色剂等辅料，在片状连续基材上，经涂敷工艺或经压延、挤出或挤压工艺生产而成。

为了解不同工艺生产的碳酸钙对PVC板材各性能的影响，实验根据PVC板材市场常用的碳酸钙以1250目为基准，采用不同工艺生产（亿丰磨、球磨、立磨）碳酸钙进行实验测试对比。

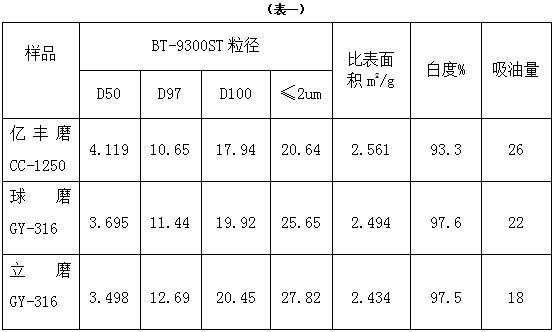

1.不同工艺生产的碳酸钙的检测指标：

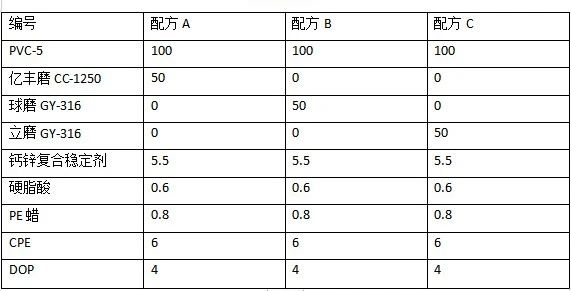

2.实验配方：

3.实验工艺步骤：

1.按配方比例*5使用小型搅拌机混匀，均匀混料10min待用。

2.锥双挤出机温度设置180℃-195℃，待温度上升且稳定后，开始试验。在模头出料口取样(厚度5mm)，根据所需长度进行剪切。

3.剪切后放在平板硫化机5mm模板温度125℃模压3min，冷却时间上升合拢后冷却20秒，再取出样条。

4.待样条放置24h后，利用制样机进行打磨制作标准样条。

5.检测拉伸强度，冲击强度（制缺口），密度。

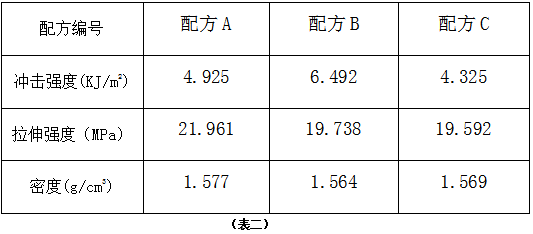

4.实验性能测试结果：

注：冲击强度（悬臂梁）的检测（5.5J）：按照GB/T1843-2008

拉伸强度的检测：按照GB/T1040.1-2018

密度的检测：按照GBT1033.1-2008

5.实验结论：

从表一中的数据可以看出，工艺不同的三种碳酸钙，细度都是差不多的，有差别的主要在于吸油值会有不同，亿丰磨产品的吸油值最大，立磨产品的最小，球磨产品居中；

从表二的测得的冲击强度可以看出，球磨产品测出的冲击强度最好为6.492KJ/m2，其次是亿丰磨产品4.925KJ/m2和立磨的产品4.325KJ/m2；拉伸强度则是亿丰磨的产品最高21.961MPa，最后是球磨产品19.738MPa和立磨产品19.592MPa；

从密度的数据来看差不多，影响不大。在PVC板材的生产中，不同工艺生产的填料吸油值的不同，都是可以通过调整配方的润滑体系来适应实际的生产工艺以达到各项性能指标。
