COPYRIGHT©广州慧正云科技有限公司 www.hzeyun.com 粤ICP备18136962号 增值电信业务经营许可证:粤B2-20201000
来源: 广东恒和永盛集团有限公司 2023-04-21 14:48
慧正资讯:LR-6336A是一款有机硅改性硅丙共聚物乳液,该乳液采用了有机硅单体与丙烯酸单体共聚合成,适用于多彩漆连续相和分散相等用途。
LR-676 是一款聚合物类型丙烯酸酯多彩基础漆乳液,适用于水包水、水包砂、微晶石、麻砂石等。
多彩基础漆乳液LR-676具有耐水性好、硬度高、彩点清晰稳定等优点,搭配连续相乳液LR-6336A制成的多彩漆具有不易后增稠、通透度更高和耐水白等优异性能,为多彩外墙涂料应用及上墙效果提供保障。
1、独家“嵌段”乳化聚合工艺
LR-676与LR-6336A均采用恒和独有的“嵌段”乳化聚合工艺,制备所得的微乳液具有通透性佳,量子态、包裹性、稳定态优异等优点。
2、产品参数及优势
LR-6336A产品参数
注:以上为产品的典型性质,不得视为产品规格。
产品优点:耐水性好、抗黄变性能好、水白恢复性好和保护胶相容性好、乳液透明度高。

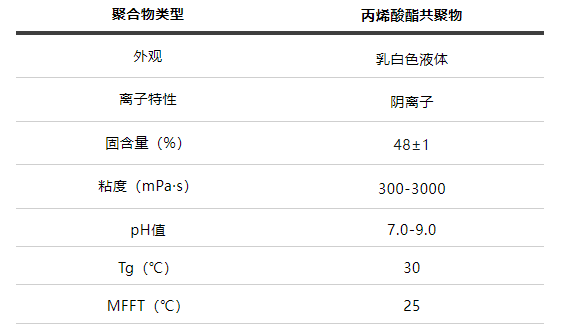

LR-676产品参数
注:以上为产品的典型性质,不得视为产品规格。
产品优点:耐水性好、耐候性好、硬度高、成点稳定、不易后增稠。

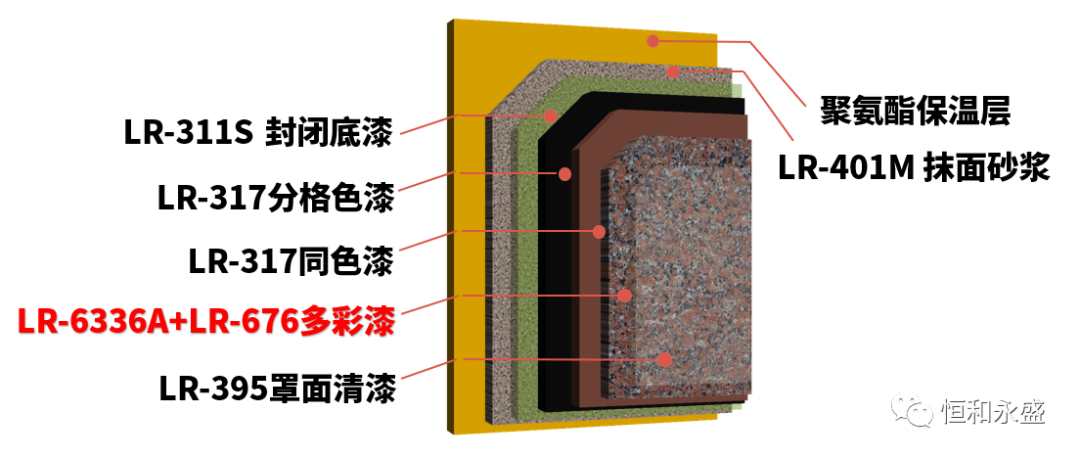

3、多彩图层方案
4、实验测试
a.连续相乳液与保护胶相容性测试
测试内容:连续相乳液LR-6336A、竞品分别与10%保护胶按1∶1比例混合后进行对比测试。

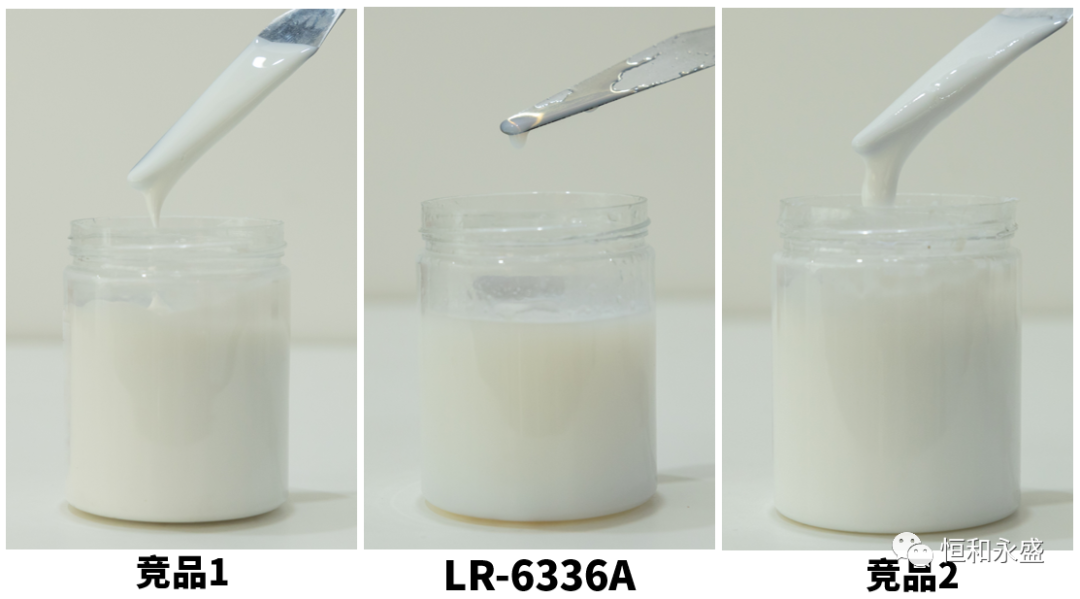

图:连续相乳液与保护胶相容性
测试小结:竞品1、2与保护胶混合后均出现后增稠情况,LR-6336A则表现出良好的相容性。
b.乳液初期耐水性测试
测试内容:用100μm的线棒分别把LR-6336A、竞品刮涂在玻璃板上,在温度25°c,湿度50%的恒温恒湿室内养护24h,泡水24h,观察水白情况。

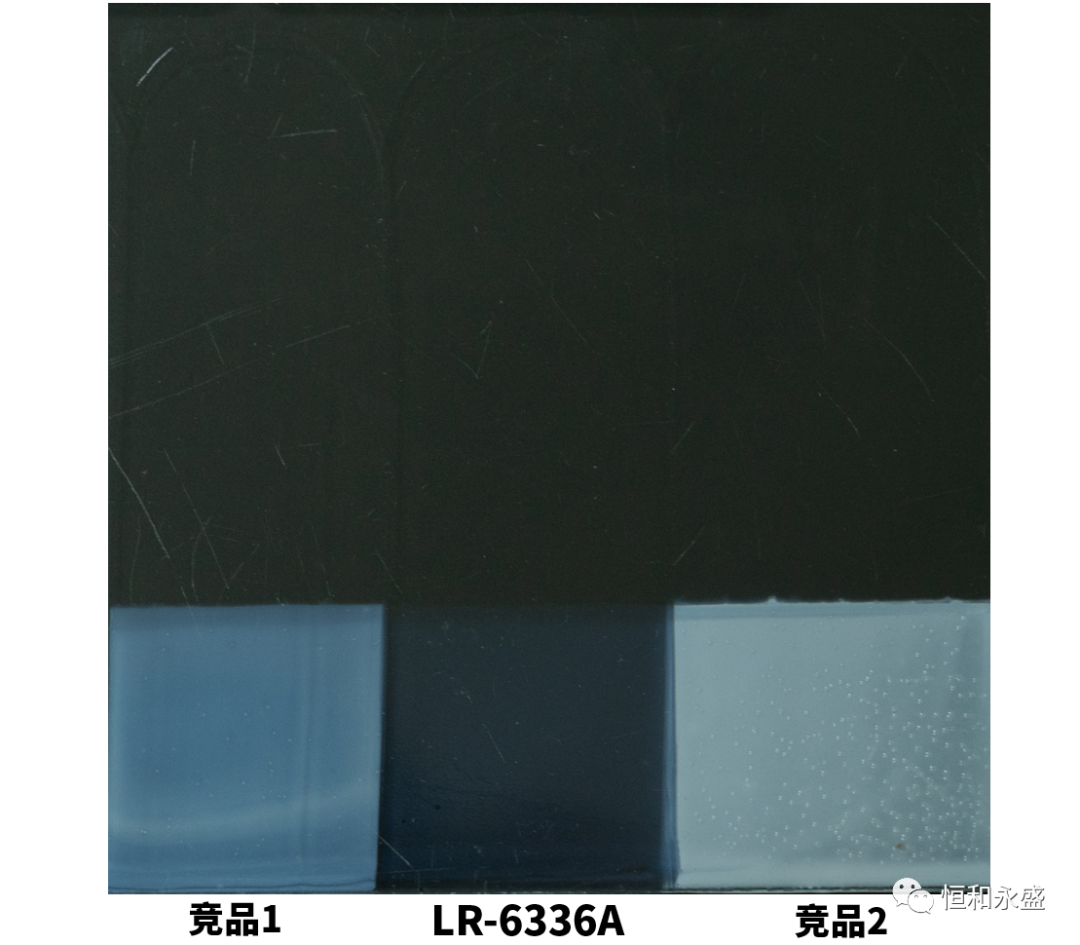

图:泡水24h水白情况
测试小结:竞品1和竞品2明显发白,LR-6336A轻微发白,故LR-6336A初期耐水性比竞品优异。
c.展色性测试
测试内容:在同等条件下,在由LR-676、竞品制成的基础漆中进行调色:
步骤1、在漆中分别添加5%的黑色、红色和黄色三种不同颜色的色浆;
步骤2、在无石棉水泥板下方批刮制板2mm;
步骤3、放置在温度25°c,湿度50%的恒温恒湿室内养护24h;
步骤4、漆膜完全表干后,在无石棉水泥板上方叠涂,观察干膜和湿膜状态的色差情况。

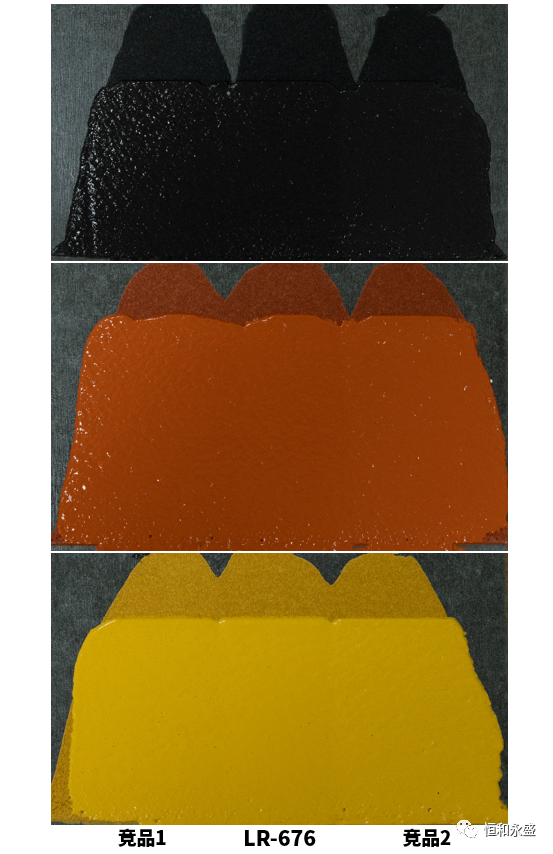

图:不同颜色干膜和湿膜展色对比
测试小结:在展色性和干湿膜色差的测试对比中,LR-676的展色性效果最好,干湿膜色差最小。
d.渗色测试
测试内容:同等条件下,在由LR-676、竞品制成的基础漆中分别添加5%的黑色、红色和黄色三种不同颜色的色浆,搅拌均匀后,加入重量为1/3基础漆重量的保护胶溶液中,使用分散机500r/min进行分散,分散30s后静置5min,观察渗色情况。

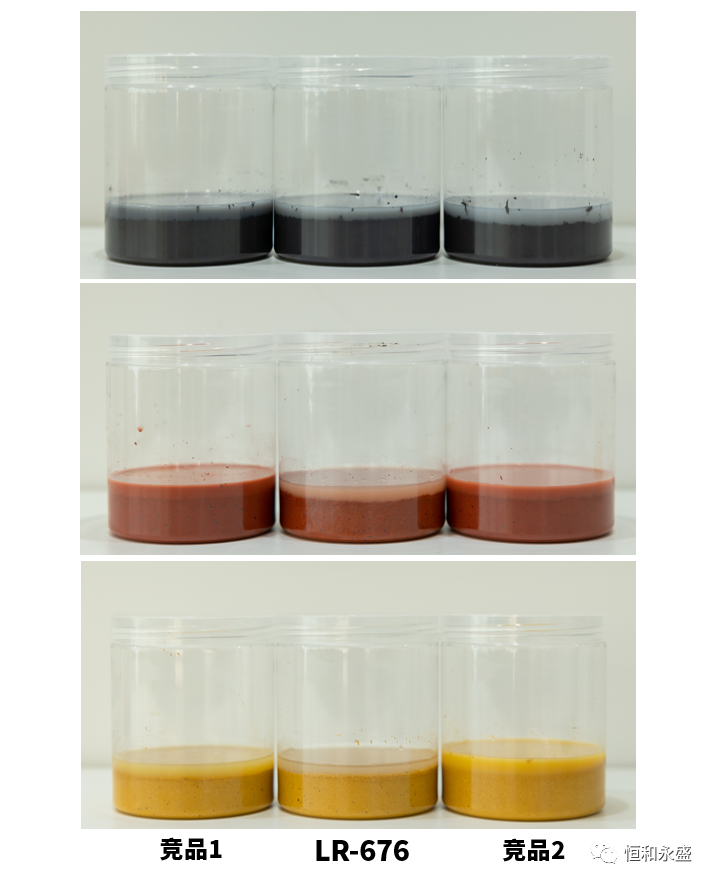

图:渗色对比
测试小结:竞品1和竞品2明显渗色,LR-676没有明显渗色,抗渗色性能更好。
e.测试内容:由LR-676、竞品在相同条件下制成的多彩,分别使用分散机500r/min和造粒机1350r/min进行造粒,对比彩点状态和变化。

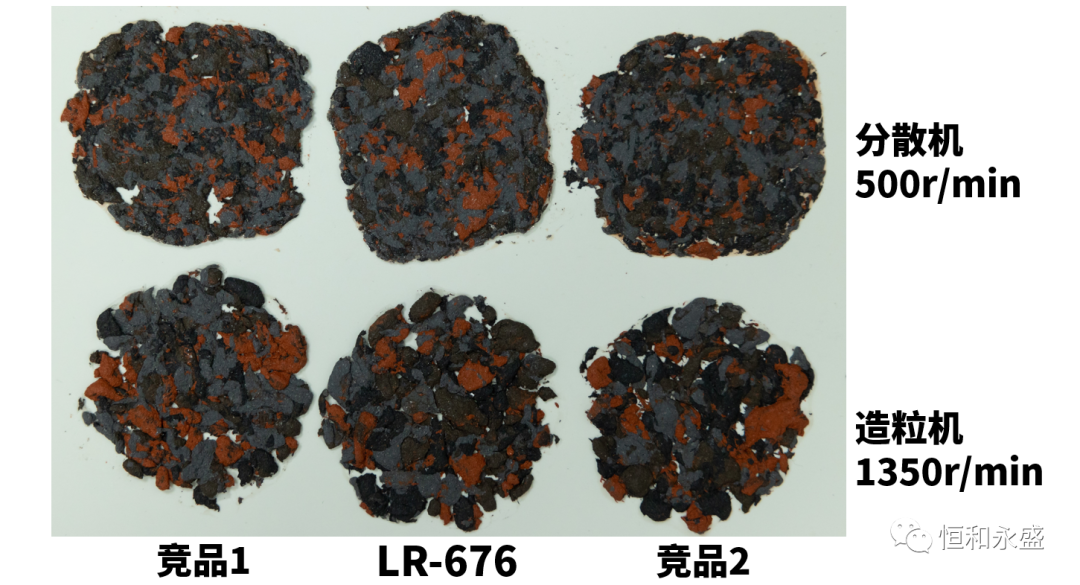

图:不同造粒方式的彩点状态
测试小结:在不同方式造粒情况下,竞品1和竞品2彩点易碎,LR-676彩点圆润有韧性。
f.湿板外观及彩点耐压测试
测试内容:在无石棉水泥板上方涂刷一遍LR-311S渗透底漆,完全干透后涂刷LR-317中涂至完全干透。分别用LR-6336A+LR-676、竞品制成的多彩喷涂在水泥板上,观察湿板外观。

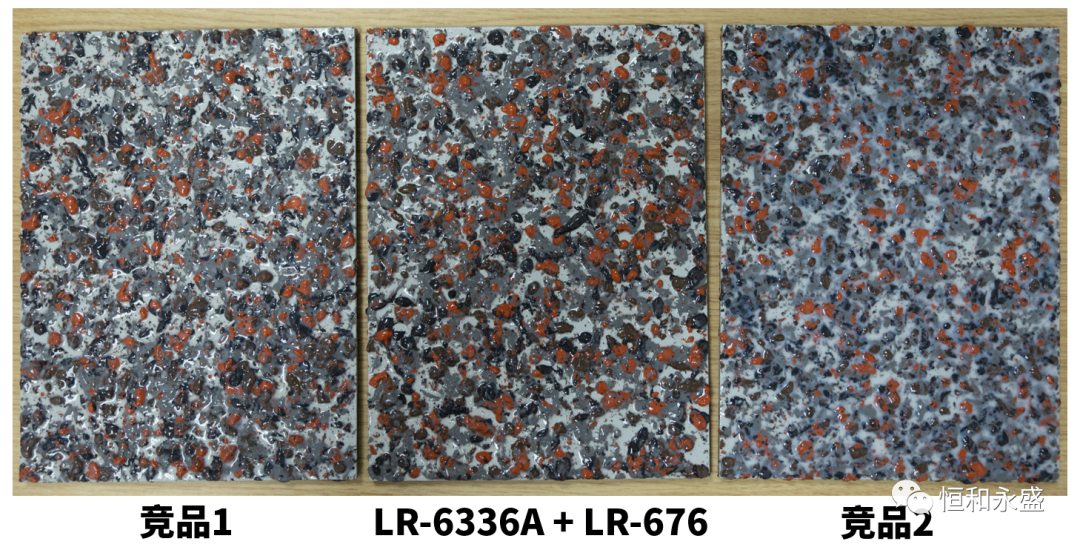

图:湿板外观情况
测试小结:竞品1彩点易碎,竞品2漆膜发白,用LR-6336A+LR-676制成的多彩喷涂的湿板彩点饱满清晰,故用LR-6336A+LR-676制成的多彩彩点饱满度和耐气压均优于竞品。
g.漆板耐水性测试
测试内容:在无石棉水泥板上喷涂一道LR-6336A+LR-676制成的多彩漆,放置在温度25°c,湿度50%的恒温恒湿室内养护24h后,泡水24h观察漆膜表面情况。
图:泡水24h漆膜表面情况
测试小结:竞品1、2漆膜表面明显发白起泡,LR-6336A+LR-676漆膜表面轻微发白,故LR-6336A+LR-676制成的多彩漆耐水性更优异。
h.储存稳定性及成品通透度测试
测试内容:用LR-6336A+LR-676、竞品制备的成品漆:
测试1:存放在温度25°c,湿度50%恒温恒湿室养护30d,观察成品漆通透度及分水情况;
测试2:分别存放在温度25°c,湿度50%恒温恒湿室养护30d和50℃烘箱热储30d,测试储存粘度。

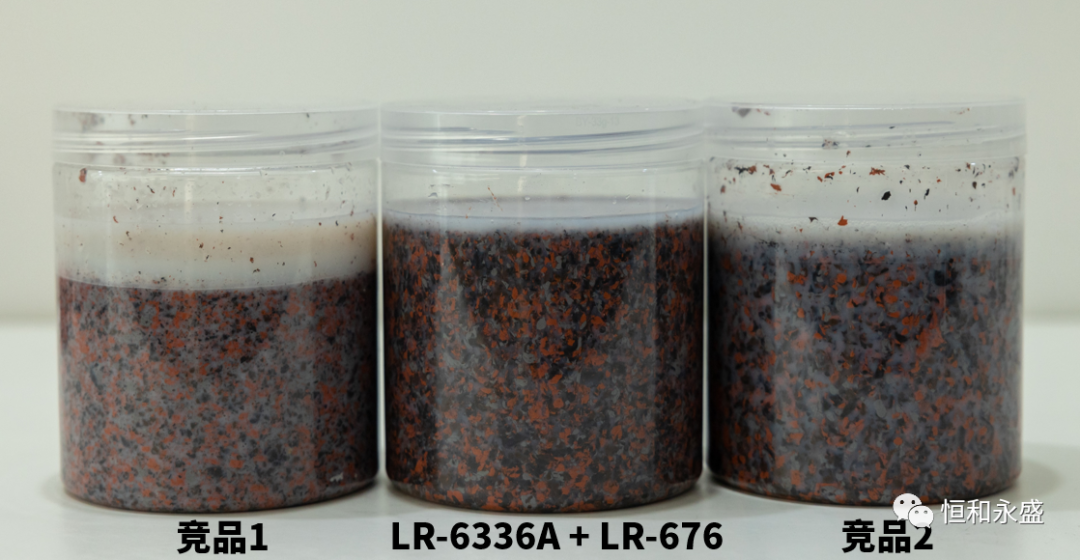

图:恒温恒湿养护30d成品漆通透度及分水情况
图:粘度变化展示
测试小结:储存静置30天,竞品1、2均出现分水沉底及后增稠现象,LR-6336A+LR-676状态良好,无不良反应,用LR-6336A+LR-676配制的多彩漆粘度稳定性优异。
