巴德富集团有限公司

283 文章
总阅读

联系企业

巴德富产品与服务 | 内卷下的外墙真石漆如何突破(2)

来源: 巴德富集团有限公司 2023-08-08 10:16

慧正资讯:外墙真石漆让涂料人又爱又恨,爱其配方简单,生产方便,能给涂料企业提供产量和产值;恨其投诉率高,返工成本高,彩砂质量参差不起,货源紧张,调色难。本文是想通过尝试不同的技术路径,开发出一款具有更好装饰性和保护性的产品来替代外墙真石漆,减少当下外墙真石漆内卷和低碳政策下产品存在的痛点和不足。

关键词:发花、低碳、轻质真石漆、新型技术工艺、液态彩砂

应用实验

2、1、主要试验仪器见表1:

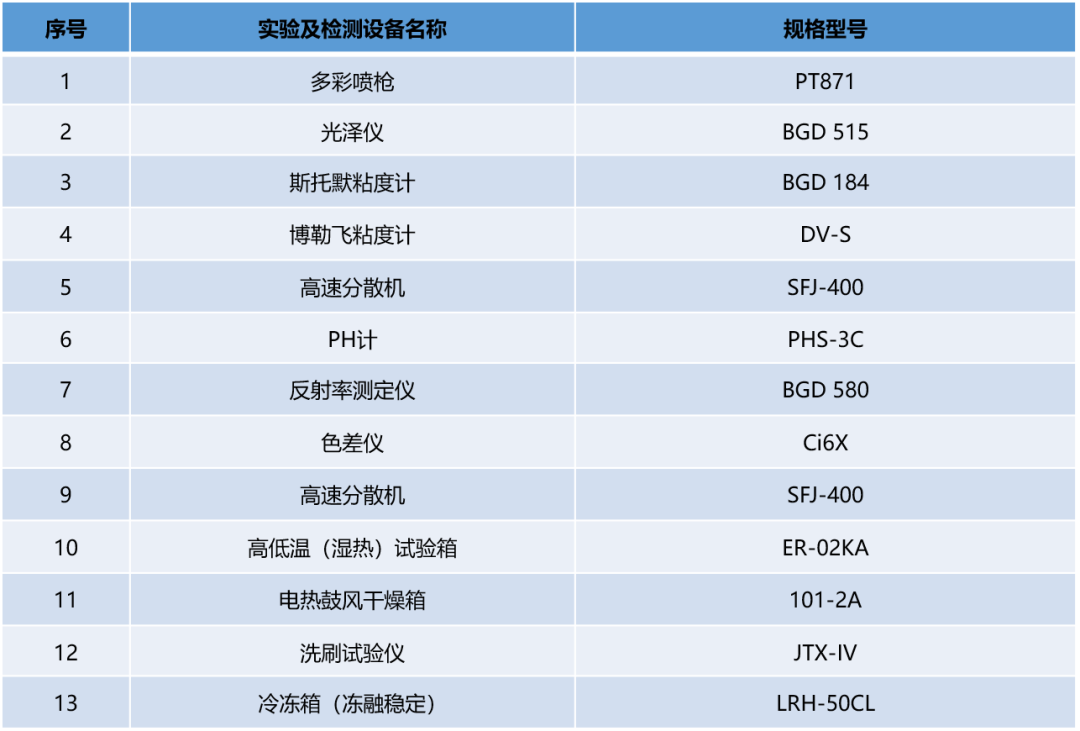

表1 试验仪器


2、2、实验配方分别见表2、3、4、5、 6、7:

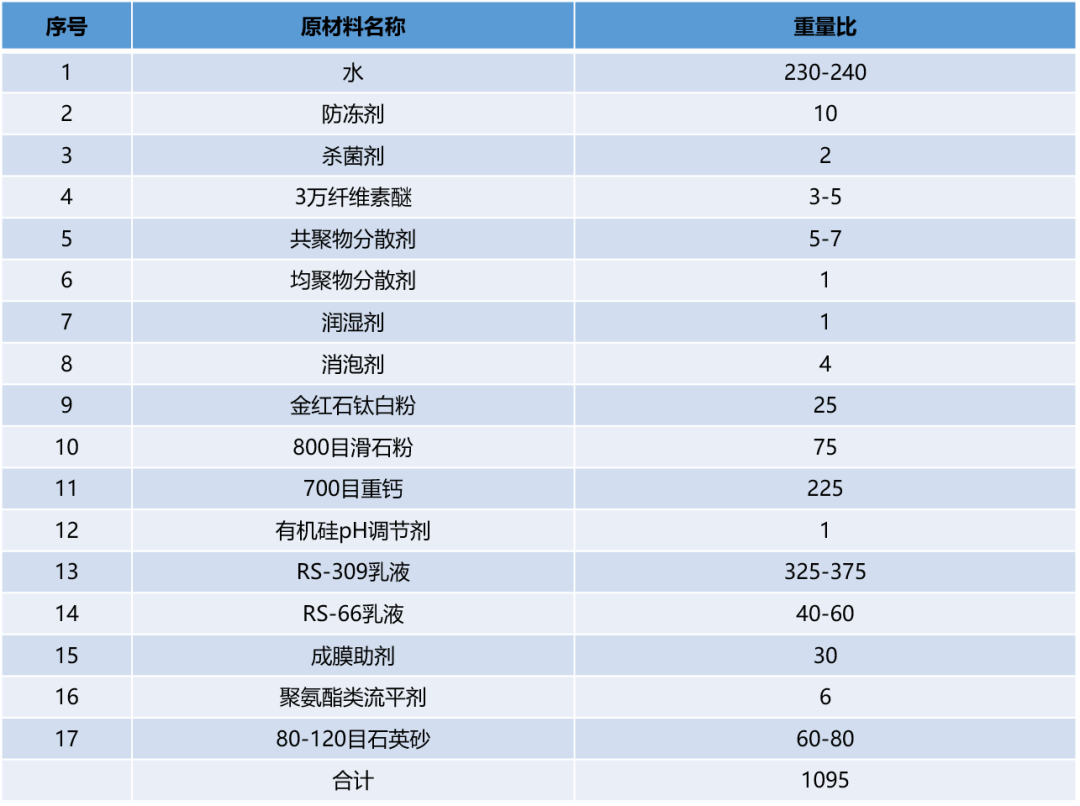

表2 配套含砂抗碱底色漆配方

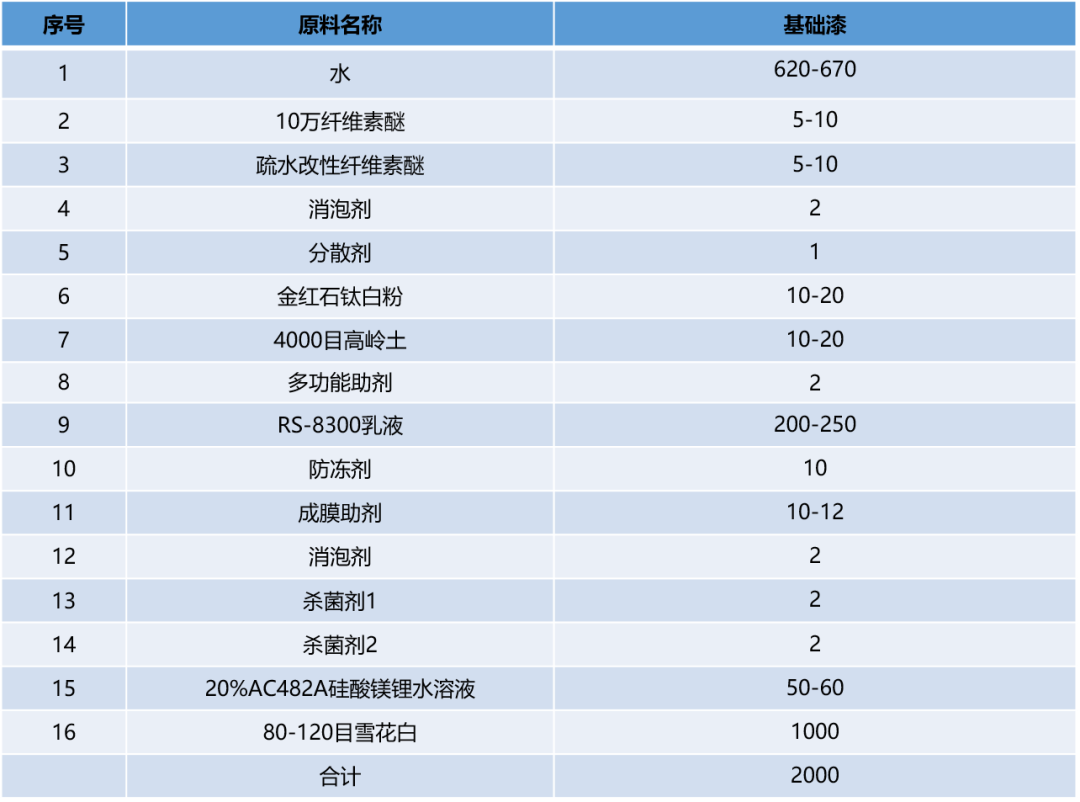

表3:低碳轻彩石主涂层-基础漆配方

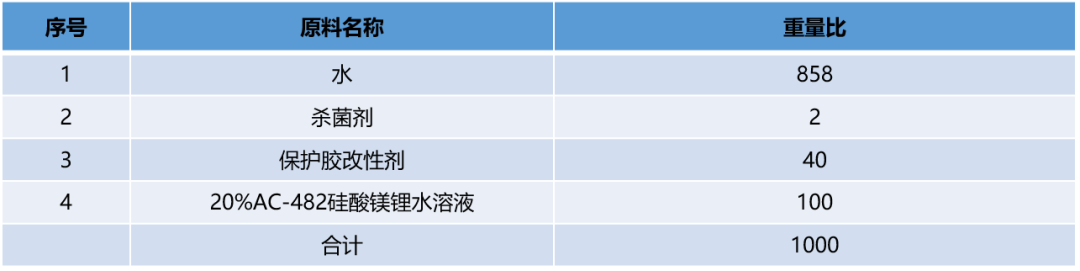

表4:低碳轻彩石主涂层-分散介质配方

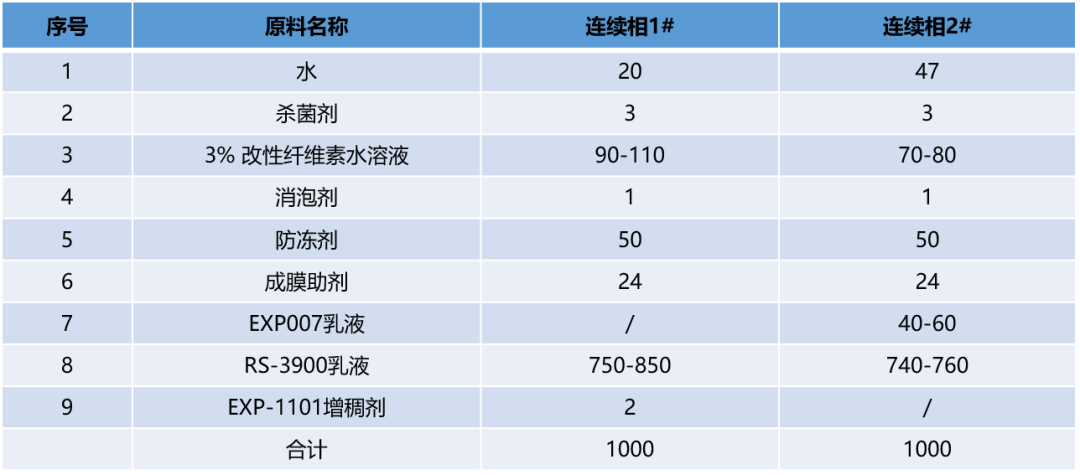

表5:低碳轻彩石主涂层-连续相配方

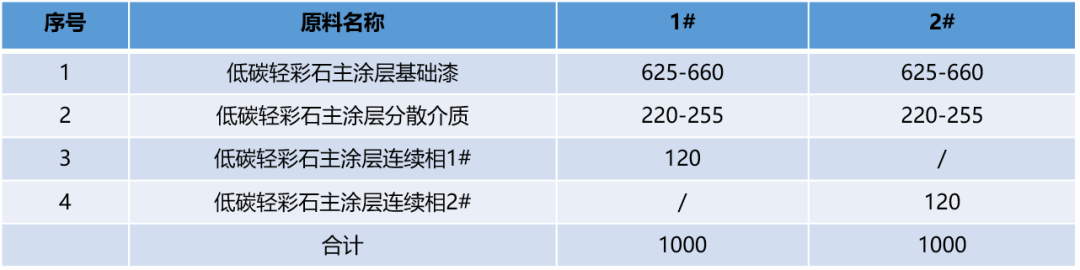

表6:低碳轻彩石主涂层-成品漆配方

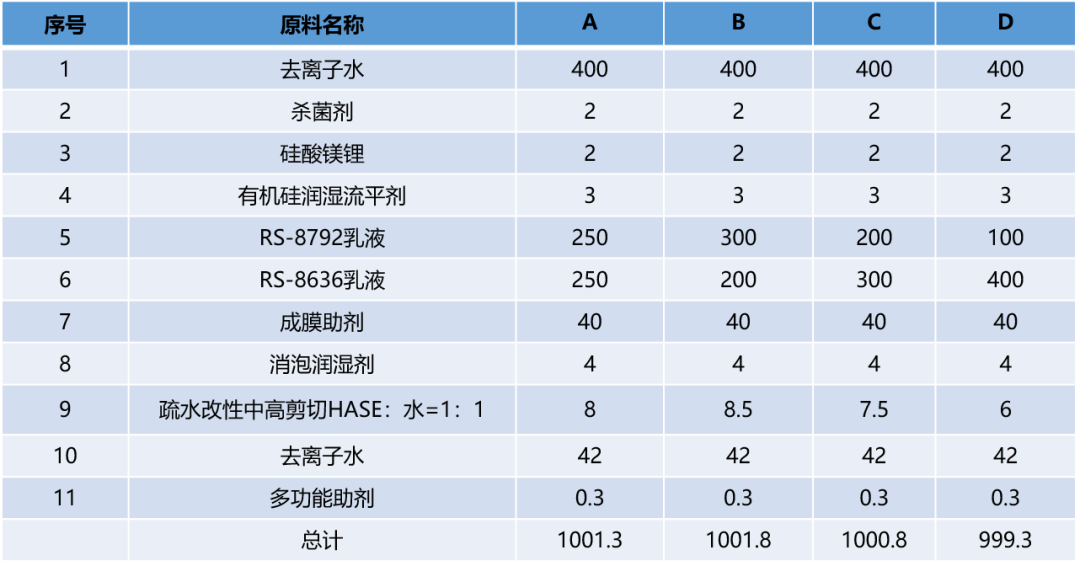

表7:高硬度超耐污耐候哑光罩面漆配方


2、3、试验方法和测试要求:

粘度、触变:

使用斯托默粘度计测试漆样KU粘度,使用旋转粘度计测试漆样粘度并计算触变值;

粒子状态:

将基础漆加砂后使用色浆(色浆添加量为0.1%-1%)调色,分散盘造粒,690r/min造粒40s,将造粒后的粒子静置一段时间后观察是否有渗色、渗乳液、分层现象,以及不同环境下存储观察粒子状态和罐内状况;

通透性:

按配方加入连续相后,观察漆样通透性;

储存稳定性:

将漆样分别置于5℃、23℃、50℃环境下储存,持续跟踪漆样粘度及罐内状态变化情况;

早期耐水白性:

将漆样批刮或喷涂制成样板,在23℃环境下干燥1d,在样板上滴水观察漆膜泛白情况;

配套含砂底漆透水性、耐水性、耐碱性、抗泛盐碱性、热储存稳定性:

按标准JG/T 210-2018《建筑内外墙用底漆》进行测试;

配套含砂底漆厚涂抗开裂性:

使用400μm框式制膜器在无石棉纤维水泥平板上制膜,自然干燥1d后观察漆膜是否有开裂现象;

配套含砂底漆早期抗碱性、抗美纹纸撕裂性:

在无石棉纤维水泥平板上批刮腻子,常温养护2h后轻微打磨平整,辊涂底漆并常温养护1h,测试底漆表面pH值;

在无石棉纤维水泥平板上批刮腻子,常温养护1d后打磨平整,刷涂底漆后常温养护,养护4h、24h后分别测试底漆的抗美纹纸撕裂性;

配套哑光罩面清漆光泽、耐沾污性、耐污渍性、涂层耐温变性:

参照标准HG/T 5065-2016《建筑涂料用罩光清漆》中的测试方法进行测试;

配套哑光罩面清漆耐水白性:

用100um线棒制膜,标准环境下养护1天,泡自来水1天后观察漆膜泛白情况及恢复情况;用100um线棒制膜,标准环境下养护7天,泡自来水1天、2天、3天、4天后观察漆膜泛白情况及恢复情况;

配套哑光罩面清漆铅笔硬度:

用削笔刀将铅笔削至4-6毫米柱型笔芯(不可松动或削伤笔芯),握住铅笔与400#砂纸面垂直,在砂纸上磨划,直至获得端面平整,边缘锐利的笔端为止(边缘不得有破碎或缺口),铅笔使用一次后要旋转180°再用或重磨后使用;

试样固定在水平台面,握住已削磨的铅笔与涂层成45度角,用力以每秒一毫米速度向前推进,用力程度使铅笔边缘破碎或犁破涂层为宜。从最硬的铅笔开始,每级铅笔划5次,5次中有两次能犁破涂层换用较软的铅笔一支,直至找出5次中至少有4次不能犁破涂层的铅笔为止,铅笔的硬度为被测涂层的铅笔硬度。

阅读:2857
声明:该文观点仅代表作者本人,慧正资讯信息发布平台,慧正资讯仅提供信息存储空间服务。

相关文章

推荐产品更多>>

最新求购更多>>

投稿报料及媒体合作

E-mail: luning@ibuychem.com
