中科建通创新组合探测新技术，破解隐蔽渗漏水检测难题

慧正资讯：某隧道区间排水量惊人，日排水量达到数百立方！

经中科建通检测团队现场踏勘发现，该区间侧墙及拱顶无明显渗漏水点。结合现场踏勘情况及工程经验综合研判，渗漏水主要来自于道床隐蔽病害渗漏水点。

图1：钢弹簧减振道床段断面

本区间涉及普通整体道床、钢弹簧减振道床两种道床形式。以区间泵房处为界，一侧为普通整体道床，另一侧为钢弹减振簧道床。现场初步判断两种道床均存在隐蔽渗漏点，钢弹簧减振道床段渗漏情况更严重。

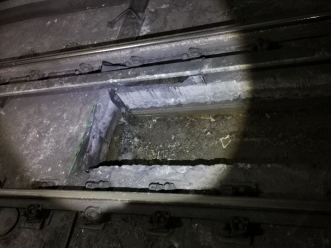

图2：钢弹簧道床排水出口处

如何突破钢弹簧减振道床检测难点——如排水沟为暗沟，无法直接确定排水量分析渗漏点位置；钢弹簧道床设置3cm间隙，存在各种物探波无法穿透有效检测等问题，不仅是中科建通面临的难题，也是行业大多数技术人员遭遇的困境——当前行业内尚无成熟有效的钢弹簧减振道床渗漏水检测方案。

中科建通积极发挥专家及博士的科研能力、专业技术和丰富经验等综合优势，结合钢弹簧道床的特点及检测难点，创新出钢弹簧减振道床隐蔽渗漏水组合探测技术，通过分区排查、分段水量测算、高频地质雷达与专用视频成像系统组合探测等“组合拳”，由局部定位到精准定位，精确探测到渗漏水点，为精准治理渗漏水病害指明了方向。

1、分区排查

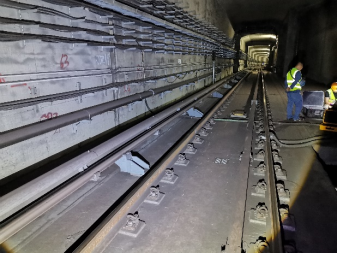

图3：钢弹簧减振道床检测现场

经过现场踏勘和查阅图纸，判读道床仰拱主要渗漏处为变形缝、施工缝，仰拱结构缺陷、大面积裂缝病害导致如此巨大渗漏水量的概率极低。

因此，在现场踏勘时，检测人员记录每个变形缝、施工缝的里程，为每个可疑病害位置打上标记，记录排水沟水量情况，以便后期确定病害里程位置和范围。

2、水量测算确定疑似渗漏区段

仅凭经验排查并不能确定渗漏水位置，还需要分区段进行水量测算，进一步缩小渗漏水点检测范围。

图4：普通道床截水试验

在普通道床段，检测人员分段分区观测道床伸缩缝渗漏情况，并在每个伸缩缝处的上游使用快干水泥截断水流，观测缩缝处是否渗漏。如果发生渗漏，则证明此范围上游一定范围内存在隐蔽的道床渗漏点。

图5：钢弹簧减振道床测量水深

在钢弹簧减振道床段，检测人员在观察孔处用直尺测量积水深度，并使用流速计测量流速。根据排水沟宽度，计算出该处的截面日排水量，同时紧密监测每个观察孔的流量变化。若发现某处观察孔水流明显增大，则判定其相邻两个观察孔范围内，大概率存在隐蔽渗漏点。

图6：流速计测量流速

通过分区排查和水量测算，初步确定本区间主要渗漏水来自于下行区间的钢弹簧减振道床段，减振道床段日排水量占整个区间日排水量的70%，而且初步定位到钢弹簧减振道床局部渗漏水段。

3、组合探测精准确定渗漏水点

根据前述检测结果，在疑似渗漏水段，使用高频地质雷达和专用视频成像系统组合探测确定渗漏水点。

图7：地质雷达检测结果

先利用高频地质雷达对疑似渗漏水段进行隐蔽渗漏水点探测，重点探测该段的仰拱变形缝、施工缝位置，并采用网格探测技术进行细化扫描。然后，对高频地质雷达数据进行处理，初步确定三条变形缝为富水区，是潜在的渗漏水点位。

图8：专用视频成像系统

为了验证物探结果，利用专用视频成像系统对潜在的渗漏水点位进行验证探测，最终确认了钢弹簧道床下的隐蔽病害的渗漏水类型和渗漏水等级。

通过上述三个步骤能精准探测渗漏水点，为后续精准注浆治理创造良好条件，避免了因为盲目注浆而造成人工与材料的极大浪费，实现节能降耗、降本增效和快速治理等综合效益。

图9：中科建通专业检测发展情况

确定具体渗漏点位置、类型及病害等级是渗漏水系统治理的第一步，如何实现钢弹簧道床渗漏水精准注浆，以及尽量减少注浆对钢弹簧减振效果的影响，又成为技术团队的研究新方向……
