恒和永盛优品推荐 | 膜黑度高、低氨低气味、力学性能优异的JS防水乳液LR-6207A

慧正资讯：LR-6207A 防水乳液是一款苯乙烯-丙烯酸酯共聚物乳液，通过对助剂和功能单体的精准控制，实现了低氨、低气味，且具有膜黑度高、力学性能优异、粉体相容性好等突出优点，适用于JS防水涂料、改性水泥砂浆、柔性腻子等材料的制备。

性能表现：膜黑度高、优异的早期抗泛白性、优异的力学性能、优异的粉体混溶性。

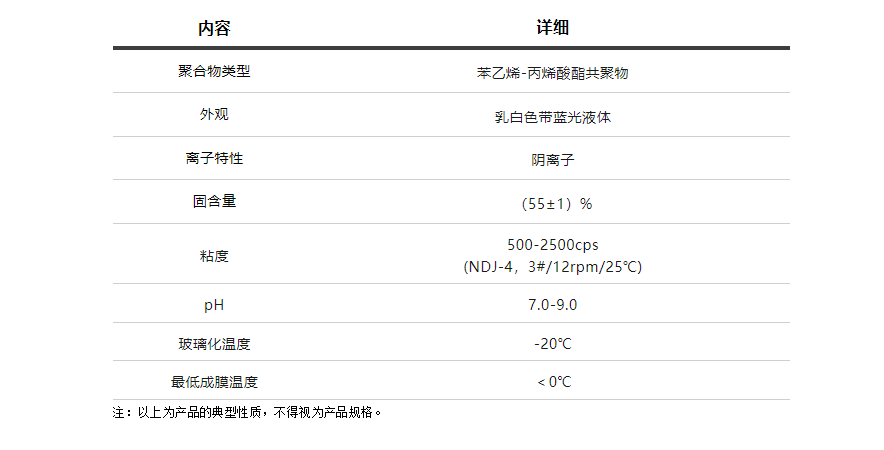

技术参数

一、产品性能测试

下面，我们经过几组测试，一起看看LR-6207A的性能~

测试1、膜黑度测试

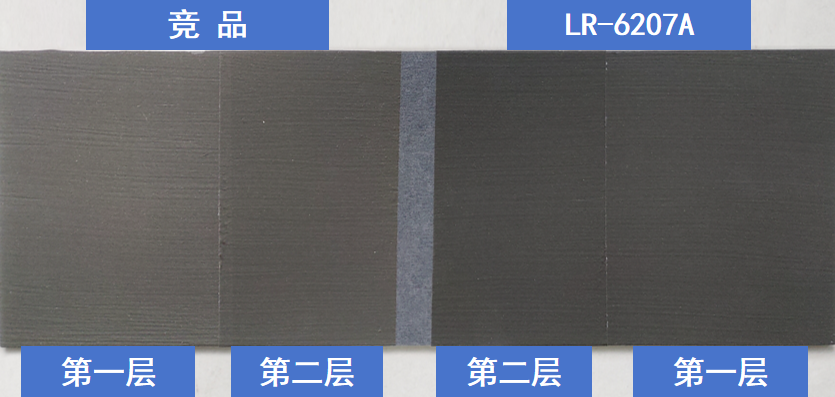

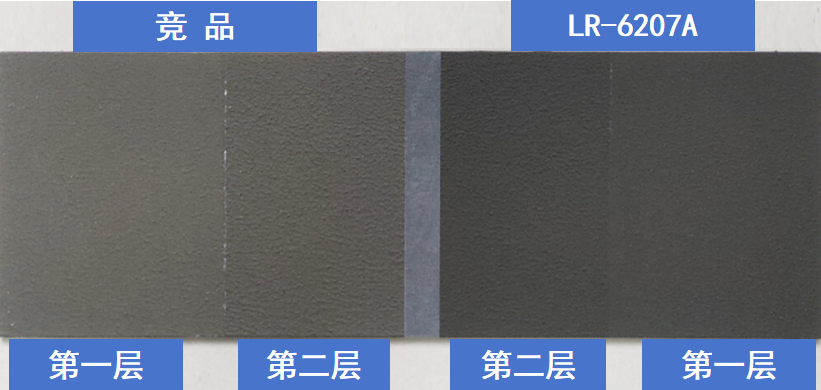

图1：膜黑度测试-刷涂

图2：膜黑度测试-滚涂

测试结果：LR-6207A的膜黑度比竞品更好。

测试2、抗泛白测试

测试环境：在27℃温度、80%湿度的环境下，分别使用刷子和滚筒施工，观测漆膜泛白程度。

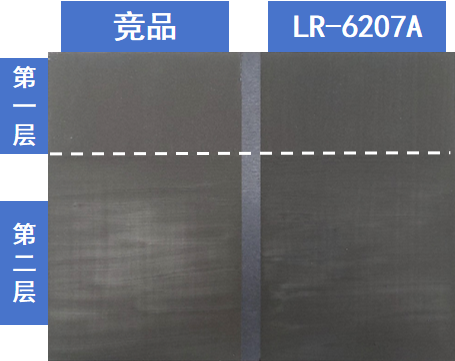

图3：抗泛白测试-刷涂

图4：抗泛白测试-滚涂

测试结果：LR-6207A仅有轻微泛白，相比竞品有更加优异的抗泛白能力。

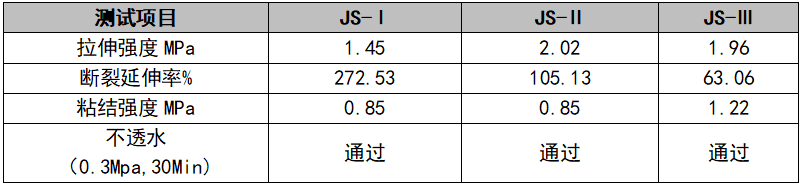

测试3、力学性能测试

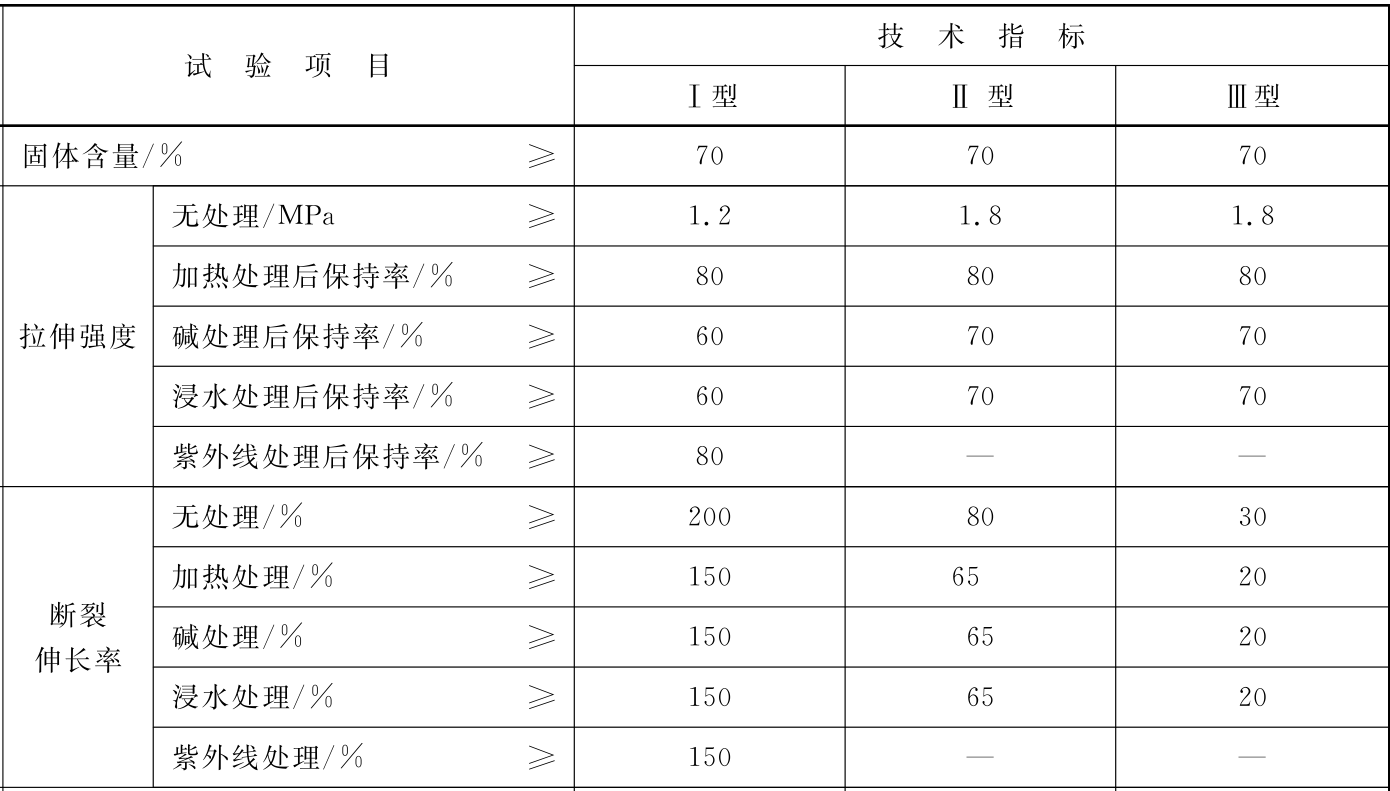

测试标准：GB/T 23445-2009

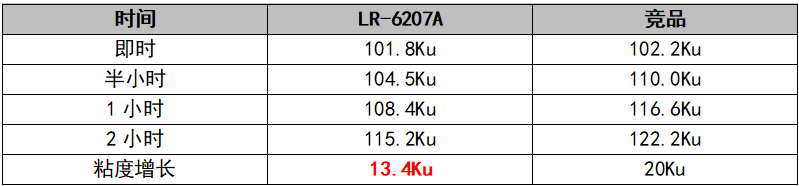

测试4、水泥粘度稳定性测试

测试结果：LR-6207A配黑水泥的粘度稳定性比竞品好，具有更好的粉体混溶性和施工性。

（备注：测试1、2、4基于JS-II型配方。）

二、配方及应用场景

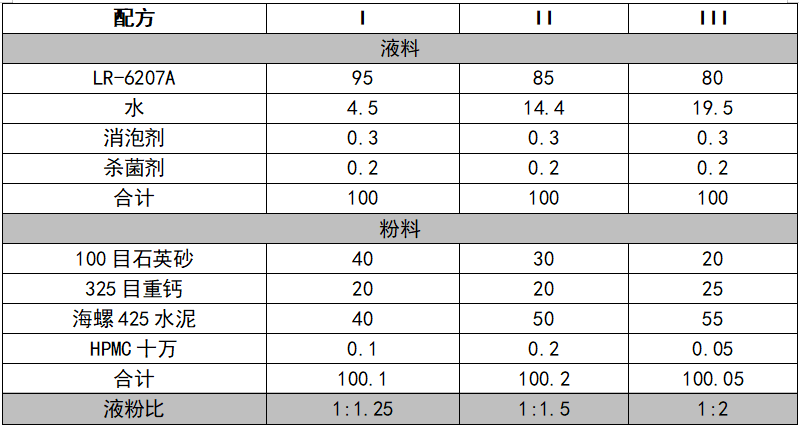

1、参考配方

注意：上述配方中HPMC用量可根据施工条件自行调整。

2、适用场景

注意：Ⅰ型产品适用于变形较大部位的非长期浸水环境下的建筑防水工程；Ⅱ型和Ⅲ型产品适用于变形较小的迎水面和背水面防水施工。

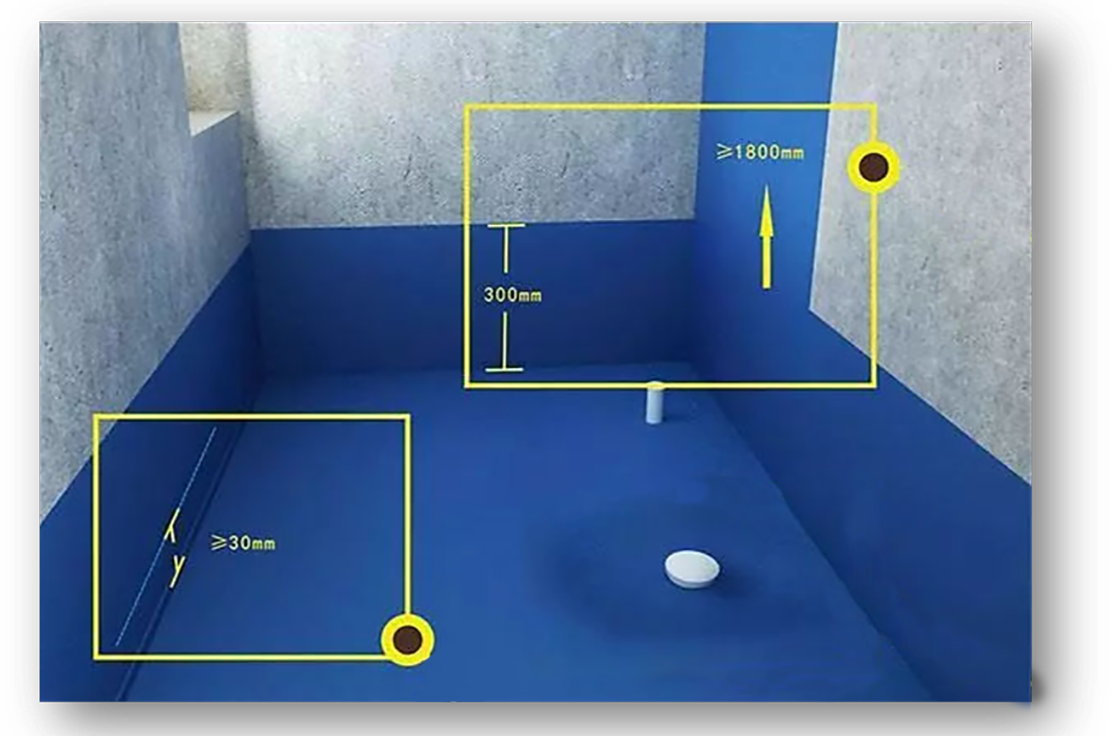

图：施工图例（图片源于网络）

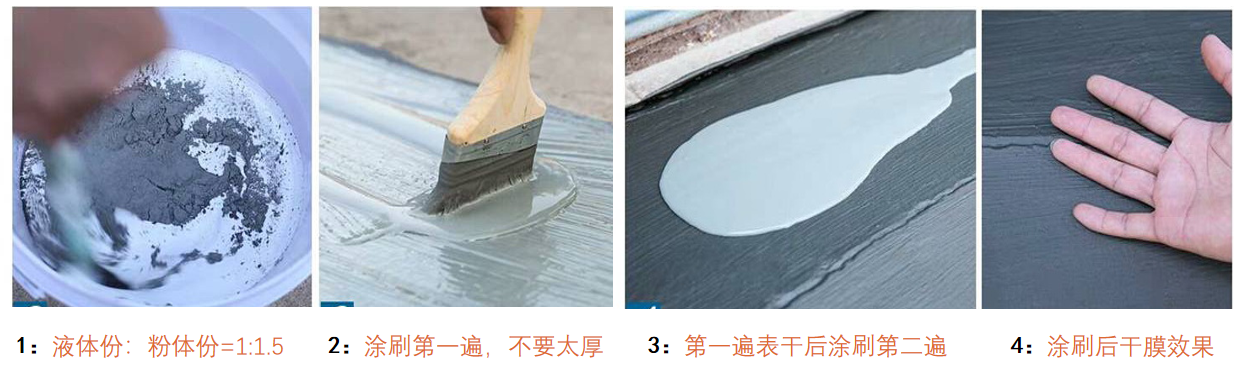

3、施工流程

第1步：根据配方调配防水漆；

第2步：薄刷第一层；

第3步：第一层涂刷完全表干后，薄刷第二遍；

第4步：涂层全干后即可。

4、施工中常见的问题分析及建议

问题1、干燥过慢

JS防水涂料的干燥成膜依赖于涂料中水份的挥发，而环境中温度、湿度及涂层表面的空气流通速率直接影响水份的挥发，因此针对涂料干燥过慢，建议：

①薄涂多刷，在温度偏低的环境下（低于10℃），一次施工膜厚不建议过厚。

②合理规划，合理安排施工时间，避开低温/降雨等不利因素。

问题2、涂膜开裂

JS防水涂料在施工过程中，不合理的施工及基材处理均会导致涂膜的开裂，针对涂膜开裂，建议：

①基材处理，建议对不平整基材进行预处理，确保基材表面干燥、平整、无浮灰。

②合理施工，一次性施工膜厚不易过厚（不超过1mm），薄涂多遍，采用十字交叉法施工并配合聚酯布，可以有效的降低涂层开裂。

③细部处理，使用砂浆或堵漏灵对阴角、管根等部位进行圆弧处理，可以有效的避免开裂。

广东恒和永盛集团有限公司
