慧正资讯：

1、杂质、颗粒

产生原因：

①腻子储存受潮产生结块或者小颗粒；

②加水搅拌不充分，腻子中存在未充分搅拌分散好的结团；

③没有使用完的物料长时间不用或者保管不当，出现局部干结，混入施工材料中；

④施工环境恶劣，墙体建筑材料渣滓等混入。

 解决方案：

①充分搅拌，静置熟化，再次搅拌后使用；

②加强存储管理，使用干净的工具作业。

 2、难打磨

理论分析：

从腻子性能上分析，打磨性的好坏与粘结强度有着直接联系。腻子层越牢固，则粘结强度越高，相对的也就越不好打磨。

从腻子成分上分析，通常耐水型腻子含有水泥（膏状腻子除外），水泥遇水发生水化，强度会很快上升；非耐水腻子则为胶粉发生反应，过程相对较为缓慢，成型后的强度也不如耐水型腻子，打磨性会优于耐水型腻子许多。

 产生原因：

①打磨间隔时间太长；

②打磨用砂纸太细；

③产品本身水泥含量高或含沙粒径粗，难打磨。

 解决方案：

①选用合适的砂纸，太细打磨不动，太粗砂痕严重；对于特别难打磨的部位可以先用粗砂纸打磨后再用细砂纸打磨。

②为提高打磨功效，内墙腻子建议24h内进行打磨，不超过48h。

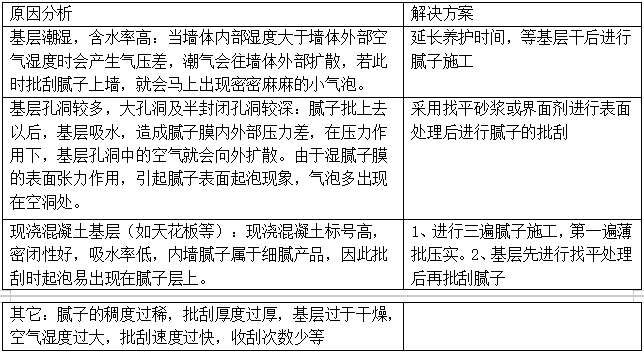

3、气泡

4、粉化

产生原因：

①单次批刮过薄；

②底层过于干燥，失水过快；

③高温环境下施工，产品干燥过快；

④掺有0外加助剂（如洗衣粉等）。

 解决方案：

①基层过于干燥，建议采用辊筒对基层滚涂水进行润湿，以降低基层的吸水率；

②建议关闭门窗进行施工测试；

③控制合适的批刮厚度，过薄会因为失水过快导致掉粉；

④禁止和其它粉料混合使用。

 针对上述问题，东方雨虹砂粉科技集团采取了一系列措施进行改进。所推出的内墙腻子产品采用环保材料，性能优异，契合生产需要。同时，采用标准化施工流程，可有效保证施工过程的专业性和准确性。
