引言

阳离子水性聚氨酯的特色来自其阳离子特性，其应用大多也是基于其离子特性,因其带正电荷的特点，具有良好的吸附和附着性，广泛应用于皮革底涂涂饰剂、木器漆封闭涂层、金属涂层、粘合剂、数码打印吸墨层，个人护理领域以及织物整理剂等。

1、关于阳离子水性聚氨酯

阳离子水性聚氨酯是指在聚氨酯分子主链或侧链中引入含氮阳离子基团的一类聚氨酯。亲水阳离子基团可以是氮鎓离子，硫鎓离子和磷鎓离子。

常见的阳离子基团有叔胺离子、季胺离子等。这些阳离子基团使得聚氨酯分子在水中形成稳定的胶体分散状态。

2、阳离子水性聚氨酯的合成

合成方案

为了获得性能优异的阳离子聚氨酯，科研人员不断探索其合成方法。目前，以聚合方式引入含氮阳离子基团的方案主要有两种：

01、采用含胺基的扩链剂

引入基团后，再用酸中和形成亲水离子。

02、利用Menschutkin反应,在聚氨酯侧链上引入季胺离子，季胺化形成亲水基团。

Tips：

用酸中和成盐是可逆的，尤其是选择挥发性的酸（如乙酸或盐酸）时。而季铵化是永久性的。

合成案例

配方

合成工艺

1、将PTMG和IPDI在102-107°C时，在干燥氮气保护下反应约1小时；

2、将反应温度冷却到 77°C，并添加MDEA。将反应混合物在 79-85°C搅拌40分钟以制备 NCO封端的预聚物。

3、将混合物冷却到51°C，并在搅下添加HAc；

4、将经中和的预聚物，添加到含EDA的 水中，以形成阳离子的 NCO 封端的聚氨酯预聚物的水分散体。

5、使剩余的NCO 与水反应过夜，由此制备阳离子聚氨酯清澈(无凝结和絮凝物)的稳定的水分散体。

3、Findunm阳离子水性产品

凭借丰富的合成经验,Findunm团队在已知合成方法的基础上不断创新与开拓,开发出一系列性能卓越的阳离子水性聚氨酯产品,具有抗菌力强、附着力高、环保低VOC等性能特点。

除了阳离子水性聚氨酯，Findunm团队同时还开发阳离子水性丙烯酸产品，应用于不同领域。

Findunm阳离子树脂测试评估报告

Findunm部分阳离子水性产品

Carboshi®2608丙烯酸乳液

Carboshi® 2608是根据自有技术而开发的阳离子性丙烯酸系乳液。含有高渗透成分，对各种基材都具有优异的渗透性，应用交联技术，因此具有优异的固着性、耐水性、耐温变性，而且对各种底层旧涂层面和上涂涂料具有优异的附着性，因此具有优异的修补适应性。

性能特点

●优异的渗透性

●优异的附着性

● 优异的耐黄变性

●优异的修补适应性

●耐水、耐温变性

应用推荐

皮革涂层、塑料涂层、金属防腐涂层、木器封闭底漆

理化性质

特 征指 标

外观：乳白色液体

固含量,%：25±1

PH：5±1

粘度,cps：9

*以上数据只是通用值，不作为产品规格使用。

存储条件

建议存储温度5-35℃

使用前搅拌，空桶请及时清洗

在密闭容器中存储时间不超过10个月

该产品受冻之后不能使用

Findunm® 2089水性树脂

Findunm® 2089是根据自有技术开发和生产的水性树脂产品。不含助溶剂，具有优异的润湿渗透性和封闭性。适用于各种白色和浅色皮革的封底涂饰。

性能特点

●无溶剂，低VOC

●成膜性好

●优异的耐磨、耐湿性

●耐化学性

●阳离子电荷

●优异的润湿渗透性和封闭性

应用推荐

皮革涂层、木制品涂层、塑料涂层纺织涂层

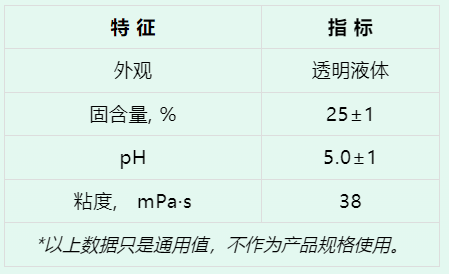

理化性质

存储条件

建议存储温度5-35℃

使用前搅拌，空桶请及时清洗

在密闭容器中存储时间不超过10个月

该产品受冻之后不能使用

Findunm® 2051聚氨酯分散体

Findunm® 2051是一款成膜坚韧但柔软的脂肪族阳离子聚氨酯分散体，不含助溶剂，不含烷基酚乙氧基化物等溶剂。可用于各种应用中，包括数码印刷、打印涂层、纸和玻纤涂料及医学制品、个人护理用品等领域。

Findunm® 2051可以选择使用三聚氰胺，异氰酸酯交联剂或氮丙 啶进行交联。该产品对阳离子添加剂和弱酸添加剂是稳定的。



性能特点

●无溶剂，低VOC

●成膜性好

●优异的耐磨、耐湿性

●耐化学性

●阳离子电荷

●符合 TSCA 标准



应用推荐

数码打印吸墨层、金属涂层、个人护理用品、纺织涂层



理化性质



特 征	指 标
外观	蓝色半透
固含量, %	35±1
pH	6.0±1
粘度,   mPa·s	23
*以上数据只是通用值，不作为产品规格使用。



存储条件

建议存储温度5-35℃

使用前搅拌，空桶请及时清洗

在密闭容器中存储时间不超过10个月

该产品受冻之后不能使用



Findunm® 2058水性树脂



Findunm® 2058是根据自有技术开发和生产的水性树脂产品。适用于纤维浸渍、面料功能整理，用在吸墨涂层上，固墨效果良好。不仅具有优异的稳定性和耐水性能，而且对金属尤其是电镀锌板附着力好，有一定的轻防腐作用。

Findunm® 2058加入3-5%的固化剂可提高耐水性。



性能特点

●无溶剂，低VOC

●附着力好

●优异的稳定性、耐水性

●防腐性



应用推荐

数码打印吸墨层、金属涂层、纺织涂层



理化性质



特 征	指 标
外观	半透明至乳白色液体
固含量, %	30±1
pH	5.0±1
*以上数据只是通用值，不作为产品规格使用。





存储条件

建议存储温度5-35℃

使用前搅拌，空桶请及时清洗

在密闭容器中存储时间不超过10个月

该产品受冻之后不能使用
