雨中情防水技术集团股份有限公司

46 文章
总阅读

联系企业

让千家万户风雨无忧,雨中情纤维增强型高分子自粘防水卷材未来可期

来源: 雨中情防水技术集团股份有限公司 2024-04-08 09:26

慧正资讯:采用冷粘法施工的湿铺防水卷材是一种符合“碳达峰、碳中和”且环境友好的防水材料,对施工环境适应性强,不仅能在潮湿基层施工,更可提升施工效率。但常规无胎、双面单胎基增强卷材在防水结构发生变形时,有“易磕破、易撕裂、易翘边鼓包”等问题,从而引发渗漏风险。

秉承“让千家万户风雨无忧”的企业使命,雨中情全力攻克着一个又一个的难关。针对目前湿铺防水卷材缺陷研发设计推出——纤维增强型高分子自粘防水卷材,本产品以高分子膜基为增强材料,以高性能自粘聚合物改性沥青为粘接涂层,上表面覆纤维增强材料,下表面覆易撕离隔离膜。产品升级后,不仅物理性能大幅提升,同时具备优良的抗滑和抗皱功能。

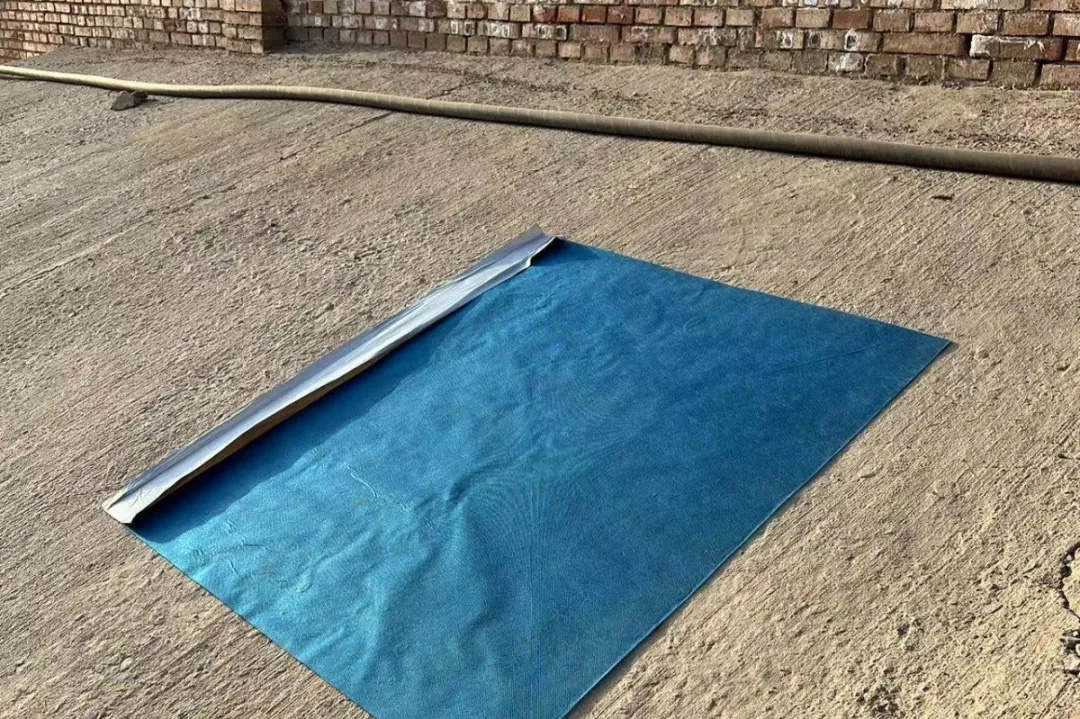

纤维增强型高分子自粘防水卷材,以沥青、软化油混合,辅以橡胶改性剂、增粘树脂、功能助剂、填料等制成高性能自粘改性沥青,采用高分子膜基为中间增强层,织物纤维材料作为表面增强层制得。可采用冷粘法、湿铺法施工,与后浇混凝土可达到满粘效果。

执行标准:Q/YZQ-021-2024

参照标准:GB/T 35467-2017

产品特点

双层增强,物理性能迭代提升。

拉伸性能大幅提升,抗撕裂性能提升,热尺寸稳定性提升。


拉伸性能检测


撕裂力检测

施工便利、防水性能更优。

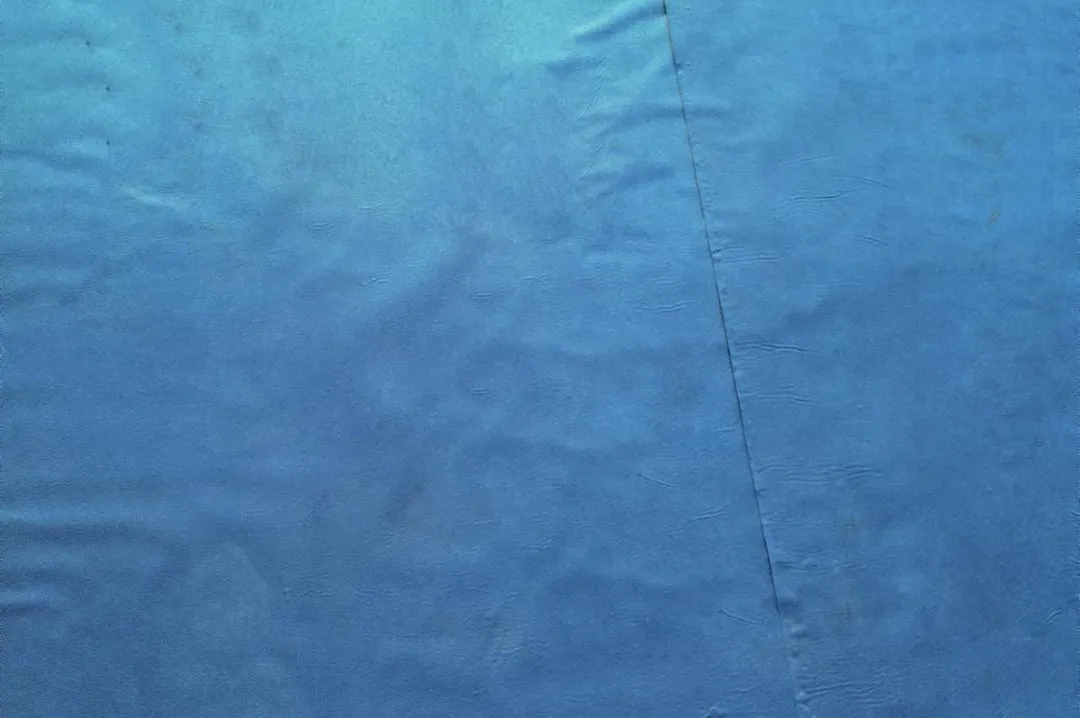

表层使用织物材料,防滑抗裂,对于坡屋面工程,铺贴后可直接上人作业,较常规隔离膜材料防滑性提升极大。

防水效果提升,上层与后浇混凝土密实满粘,下层湿铺水固化反应,皮肤式粘接,防水更可靠。


涂卷复合,不分离。

纤维增强层上直接涂刷防水涂料,可以很好附着在纤维增强层上,形成两道密实防水结构。后期不会出现涂层与基面分离导致防水失效,形成更可靠的防水功能。


适用范围

适用于各种工业与民用建筑的屋面、室内、地下侧墙/底板防水工程及市政工程等非外露防水工程,也适用于明挖地铁、桥隧、水池等防水工程,尤其适用于不准动用明火的防水工程。

施工工艺

基层处理


配置水泥素浆


定位、弹线


刮涂水泥素浆同时铺贴卷材并排气


卷材搭接、收头密封


质检、验收


施工要点

1)防水基层表面应坚实、平整、干净,无起砂起灰等缺陷。基层需潮湿,但不得有明水。

2)清理基层尘土杂物、油渍等,阴阳角、管根部等处更应仔细清理,若有不同油渍、铁锈等,应以砂纸、钢丝刷、溶剂等清洗干净。

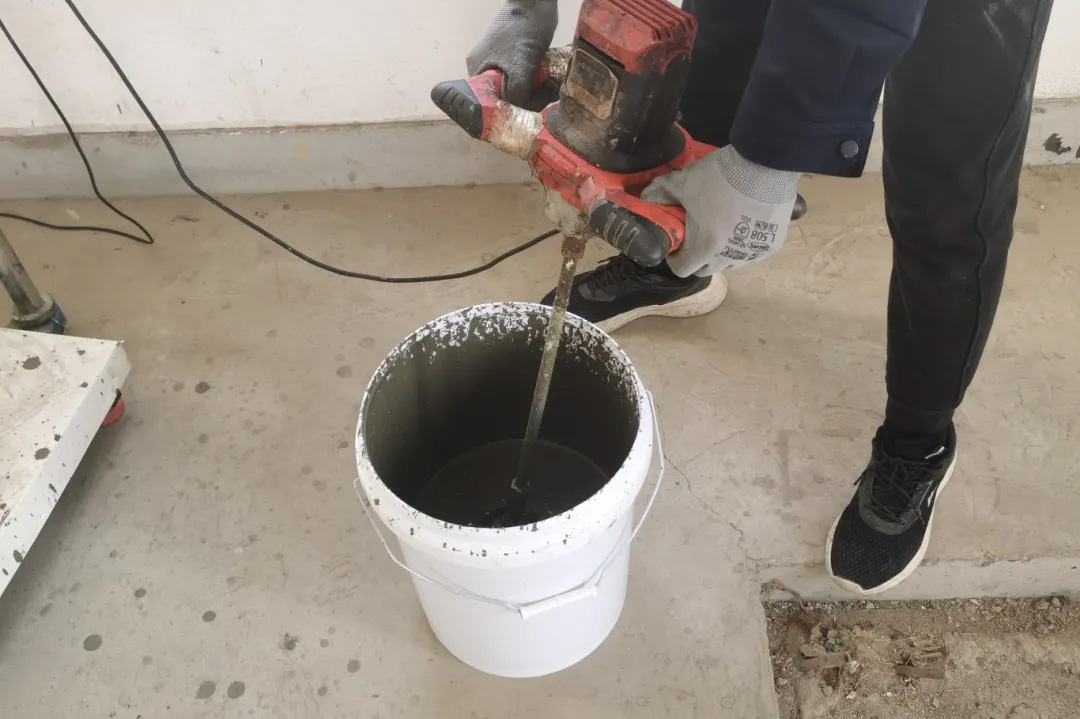

3)水泥素浆按水泥:水=2:1(重量比),先按比例将水倒入原已备好的拌浆桶,再将水泥放入水中,浸泡15-20分钟并充分浸透后,把桶面多余的水倒掉;然后加入水泥用量的5%-8%的聚合物建筑胶粉(保水剂),用电动搅拌机进行搅拌,搅拌时间5分钟以上。

4)铺贴卷材时,用软橡胶板或辊筒等从中间向卷材搭接方向向另一侧呈45°刮压饼排出空气,使卷材充分满粘于基面上;搭接铺贴下一幅卷材时,将位于下层的卷材搭接部位的隔离膜揭起,将上层卷材对准搭接控制线平整粘贴在下层卷材上,刮压排出空气,充分满粘。

5)长边搭接宽度≥80mm、短边搭接宽度150mm即可。大面积铺贴完成后再进行搭接边施工,可有效降低因水汽蒸发而导致的起鼓问题;施工时清洁干净搭接边部位的泥浆及灰尘,再揭除上下卷材搭接边隔离膜,短边可用热风枪加温粘结;防水层施工完直接用水泥素浆对封口处抹平封死。

阅读:4076
声明:该文观点仅代表作者本人,慧正资讯信息发布平台,慧正资讯仅提供信息存储空间服务。

相关文章

推荐产品更多>>

最新求购更多>>

投稿报料及媒体合作

E-mail: luning@ibuychem.com
