COPYRIGHT©广州慧正云科技有限公司 www.hzeyun.com 粤ICP备18136962号 增值电信业务经营许可证:粤B2-20201000
来源：慧正资讯 2024-08-19 11:12
慧正资讯：随着汽车行业向电动化、网联化、智能化和共享化这"新四化"的转型，以及轻量化的不断推进，汽车部件的性能要求日益严苛。PPS（聚苯硫醚）以其卓越的耐热性、轻质特性和加工便利性，成为现代汽车设计中的优先选择。
为确保智能驾驶、网联技术的正常运行，对材料的电磁干扰（EMI）屏蔽性能提出了更高的标准。然而，塑料材料本身并不具备有效的EMI屏蔽能力。一般通过在塑料外壳表面施加金属涂层，以此增强其对电磁波的屏蔽效果。

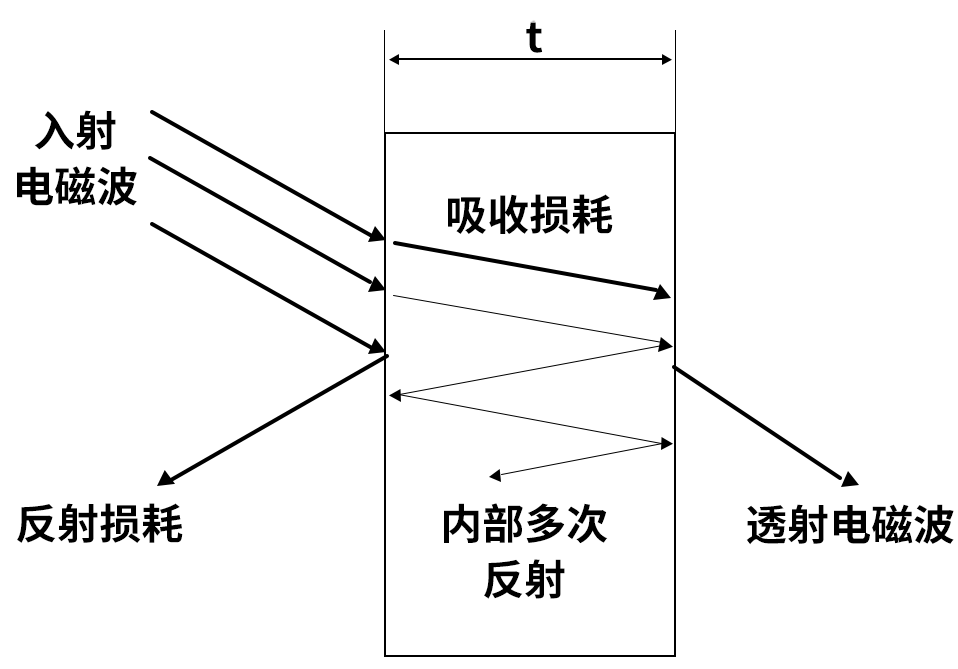

电磁屏蔽原理
为确保金属涂层与PPS基材之间有良好的附着力，需要采用喷砂处理、氢氟酸蚀刻等方法进行表面处理。然而，这些方法不仅耗时耗力，还可能对环境造成不良影响。
DIC.PPS MP-6060 的问世，为这一问题带来了突破性的解决方案。此款材料能够通过常规的塑料湿法刻蚀电镀工艺进行处理，可以实现在现有的塑料电镀生产线上生产电镀PPS，既简化了工艺流程，又减少了对环境的负荷。

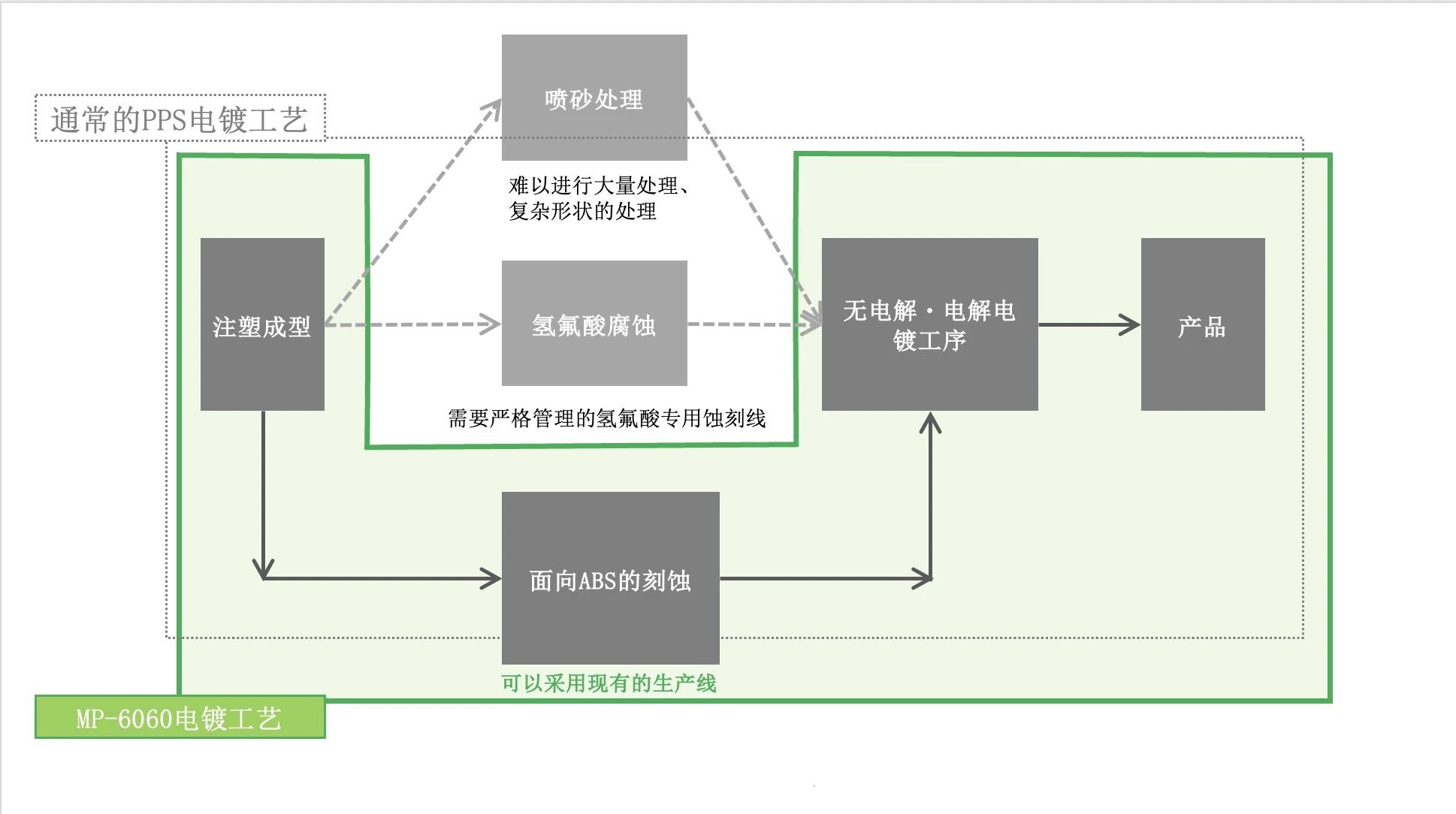

普通PPS电镀工艺与
DIC.PPS MP-6060电镀工艺比较
普通PPS难以进行大量处理、复杂形状的处理，并需要严格管理的氢氟酸专用蚀刻线进行电镀处理。DIC.PPS MP-6060可以采用现有的ABS的电镀工艺进行电镀，无需改变现有工艺和设备。
DIC.PPS电镀品特性
1、DIC.PPS电镀品具有优异的耐热性、强度、尺寸稳定性，无需添加阻燃剂即可自熄，可用于一般的塑料湿法刻蚀电镀工艺
MP-6060

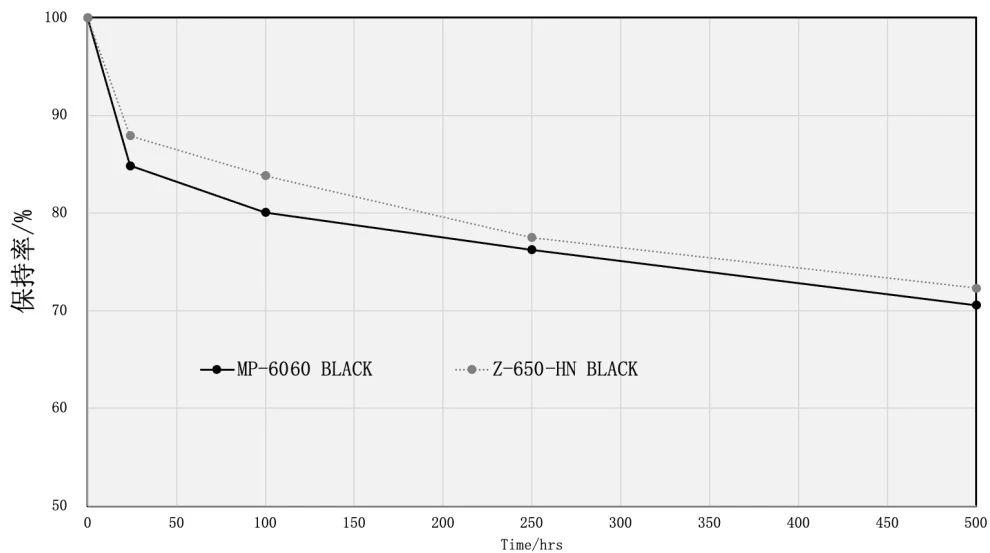

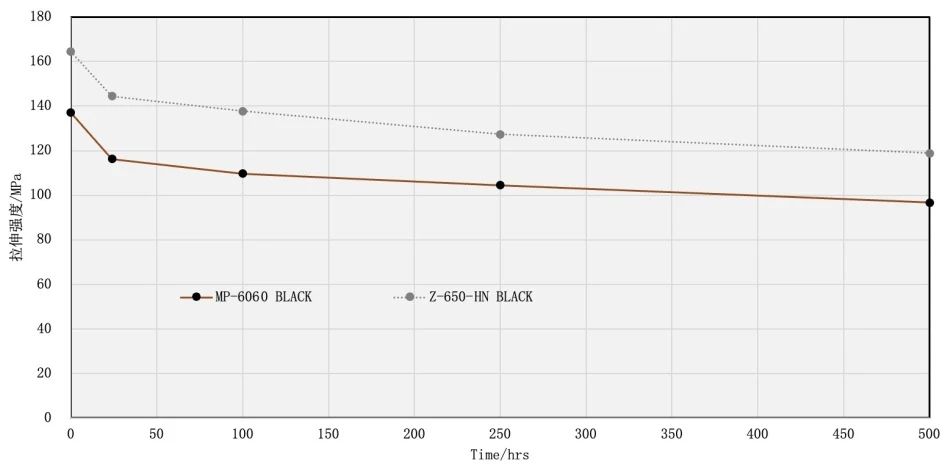

高温(220℃)耐久性试验后的物性值
试验方法：拉伸试验（ISO 527-1,2）
试验片：ISOType-A MD方向（流动方向）
MP-6060

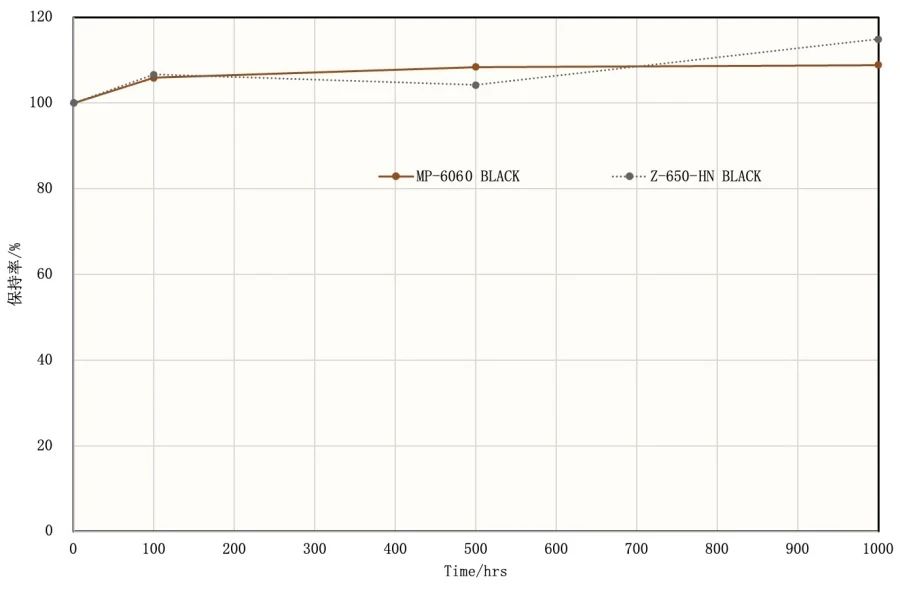

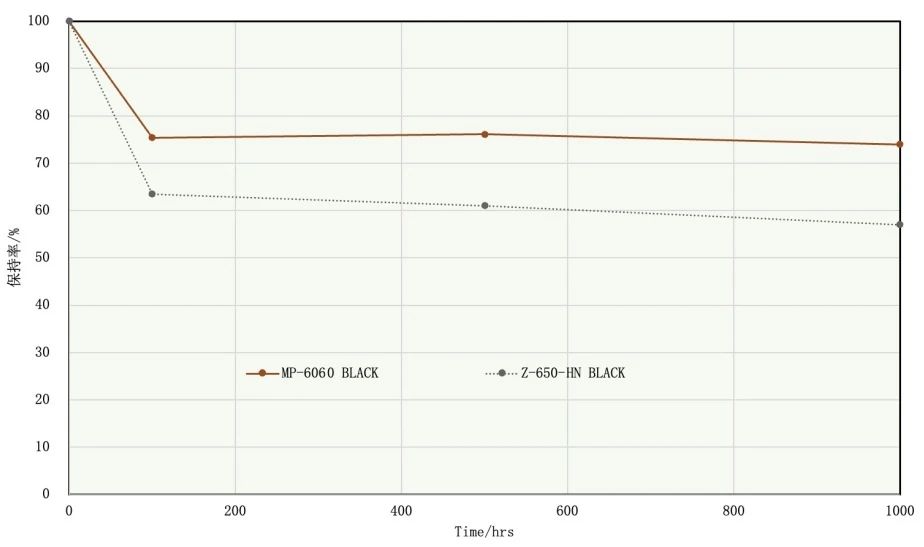

高温高湿耐久性试验后的物性值
耐久条件：PCT评价（温度121℃,湿度100%）
试验方法：拉伸试验（ISO 527-1,2）
试验片：ISO Type-A MD方向（流动方向）
2、通过金属镀层赋予材料电磁波屏蔽性等特性，更可以根据所需结构进行电镀
MP-6060电镀品

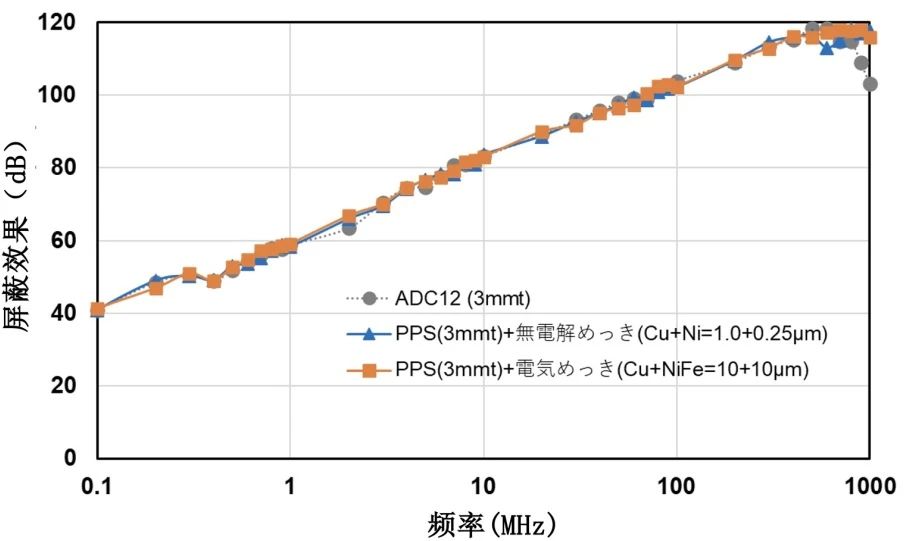

电场屏蔽型 (KEC法)评价实例
无电解电镀品、电解电镀品均与铝压铸材ADC12（3mm）相同，在测定范围内显示出测定界限以上的电场屏蔽性。
另外，PPS等树脂组成对电磁波屏蔽特性几乎没有影响，镀层的金属种类和镀层厚度有很大影响。

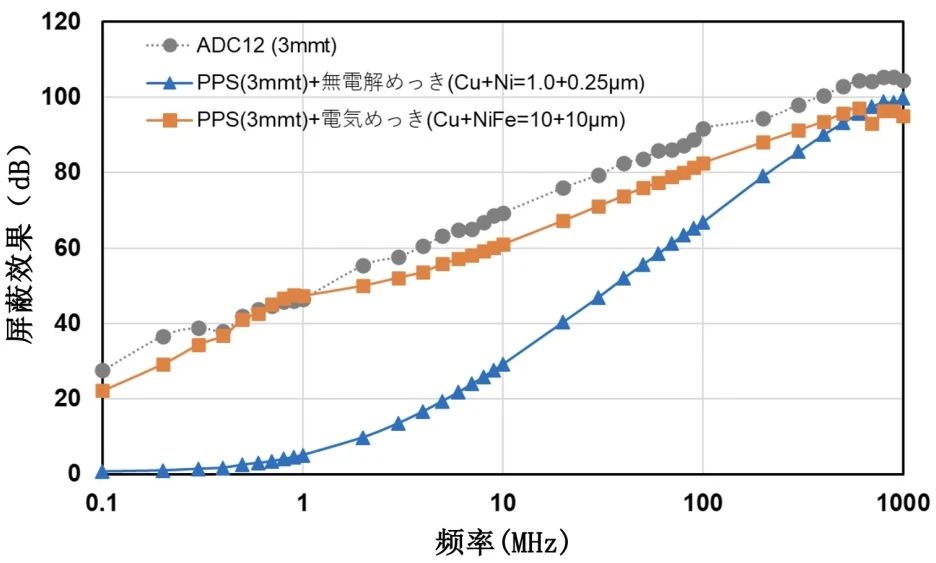

MP-6060电镀品
磁场屏蔽性 (KEC法) 评价实例
无电解电镀制品在数十MHz～1GHz时显示20dB以上的磁场屏蔽性。
电解电镀品在100kHz~1GHz时可以表现出20dB以上的磁场屏蔽性。
3、电镀后浮纤等杂志较少，可获得优良的外观。

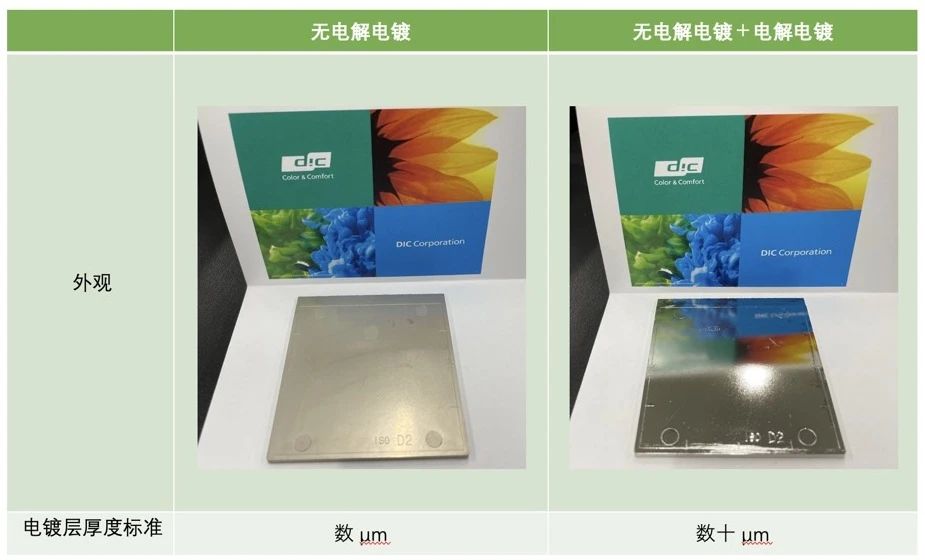

MP-6060 电镀品
外观照片
MP-6060可以进行镀层粘合性能优良的电镀加工。
电镀后浮纤等少，能得到比较平滑的表面。
电镀PPS牌号

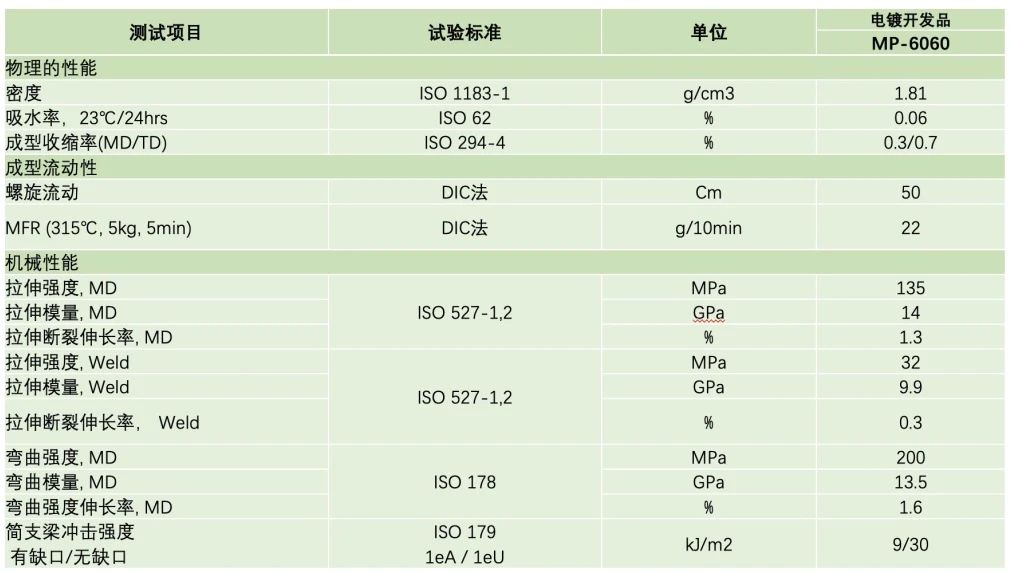

MP-6060物性表①
电镀PPS牌号

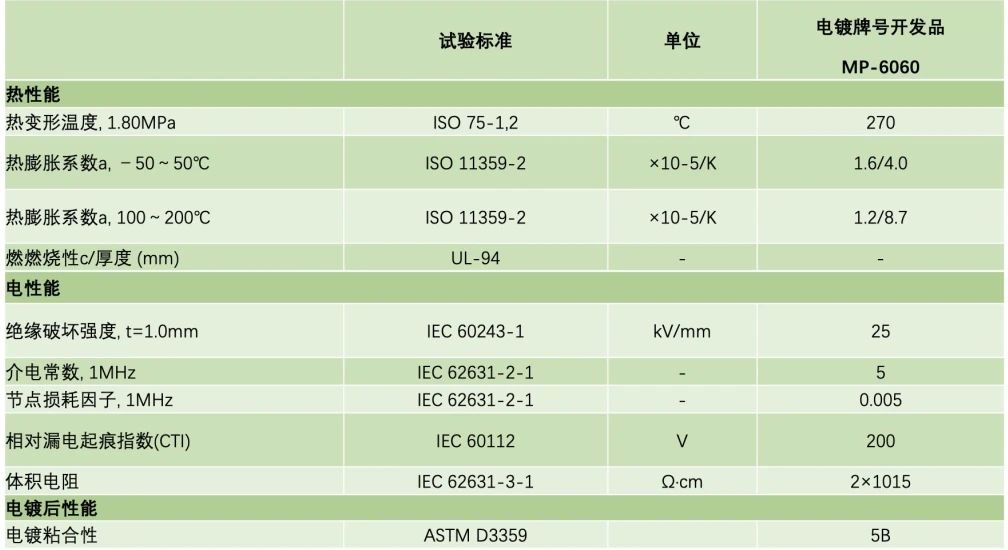

MP-6060物性表②
DIC.PPS是具有广泛应用前景的高性能工程塑料材料，作为PPS的领军企业，DIC具有世界最大的供给能力和全球化销售网络，凭借卓越的产品开发能力和业界最大规模的生产能力，从聚合物到改性产品的一条龙式生产体制等丰富经验，期望可以为各行各业提供更加优质、高效、环保的解决方案。
