学术论文 | 远大洪雨非固化橡胶沥青防水涂料在低温下应用测试研究

慧正资讯：近日，远大洪雨技术团队撰写的学术论文《非固化橡胶沥青防水涂料在低温下应用效果研究》被《中国建筑防水》杂志收录。

以下为学术论文正文

非固化橡胶沥青防水涂料，是一种沥青基防水涂料，区别于JS防水涂料、聚氨酯防水涂料等需要多遍涂刷生成致密的防水涂膜进行防水的原理。具备能始终保持不固化、蠕变能力、一次施工达到预定厚度的特点，通常与改性沥青防水卷材搭配使用组成复合防水系统。但在实际应用过程中发现，其在低温状态时也会存在一定的“固化”现象。本研究针对非固化橡胶沥青防水涂料在低温下的状态的施工进行测试，以提出更好的施工方法及过程中的注意事项。

一.实验部分

1.1 材料准备

非固化橡胶沥青防水涂料、4㎜厚弹性体（SBS）改性沥青防水卷材
1.2 机具及设备

脱桶器、低温冰柜、0.3㎜*0.2㎜*0.05m水泥砂浆板、2.4m*1.2m*0.02m水泥砂浆板、橡胶刮板。

二.实验内容及结果

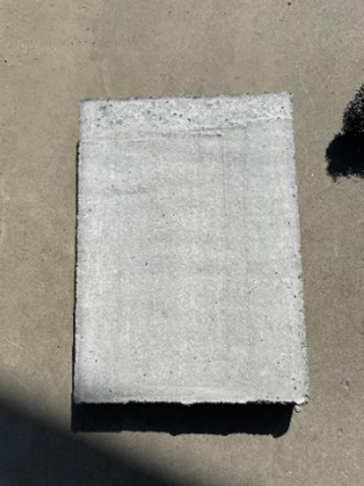

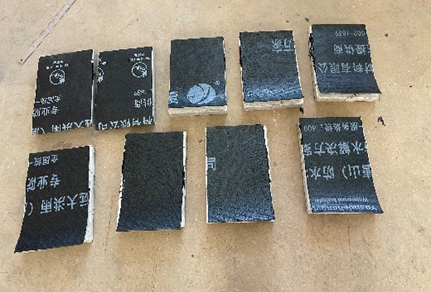

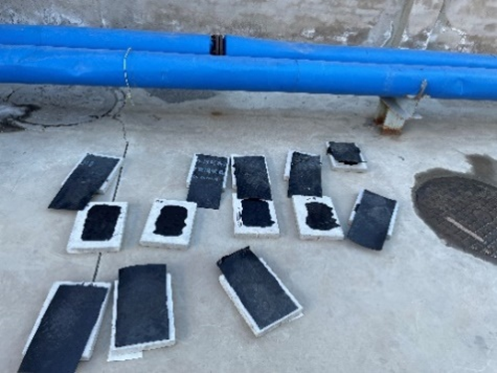

2.1 取6块水泥砂浆板（300*200*50㎜），其上均匀刮涂非固化涂料，其中3块立即粘结4㎜厚SBS防水卷材，另3块不粘结卷材直接外露。

2.2 将卷材全部放置于室外阴凉处（夜间最低环境温度-3℃）。

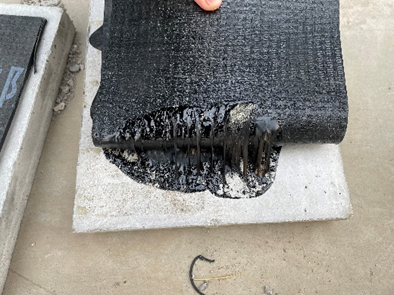

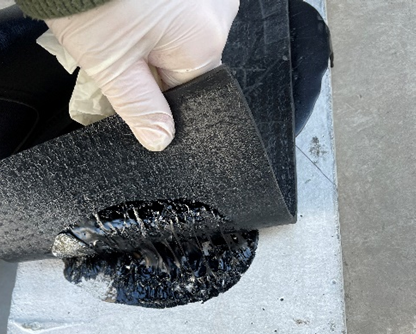

2.3 当天4h后观察，粘贴卷材的试件，被卷材覆盖粘结部位的非固化涂料仍具有粘手能力。能拉丝，但拉丝效果不佳，内聚力较大，不易拉扯。

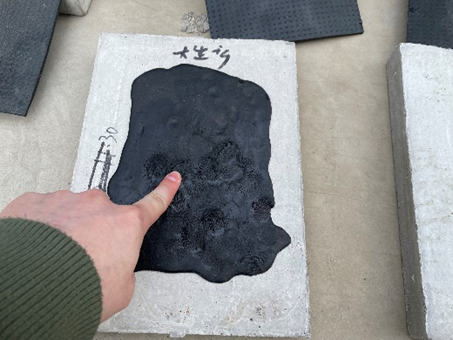

2.4 五天后观察，未粘结卷材的试件（直接外露的非固化涂料），手触仍能变形，但变形较小，直接粘结卷材当时粘结不住，分析原因一方面为涂料自身低温条件下黏度增大，另一方面为直接外露，表面有沾灰。

2.5 十五天后观察，随着温度升高（观察时，实测温度达到15℃），出现蠕变性恢复，拉丝效果、手触粘手现象更加明显。

初步测试，非固化防水涂料在低温条件下能保持一定的蠕变性，但蠕变性能存在明显下降，与卷材复合时，拉丝效果不佳。放置一定时间后，不易粘结卷材。随着温度升高，非固化涂料蠕变性能有所回升。

三.固化效果测试

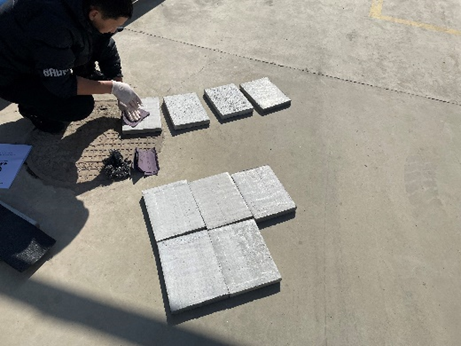

3.1 取水泥砂浆板9块，对表面进行打磨、清洗；

3.2 在水泥砂浆板上一次刮涂2㎜厚非固化防水涂料，刮涂区域200㎜*200㎜，刮涂完成，在非刮涂区3块标记“室温”、3块标记“室外”、3块标记“低温零下”；

 3.3 后直接粘结4㎜厚SBS改性沥青防水卷材，制成试件；

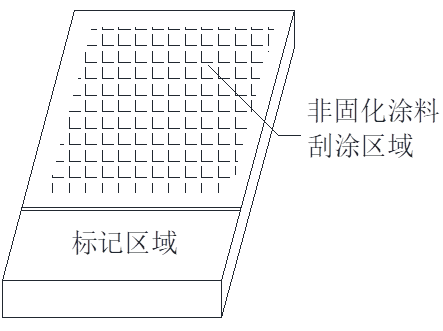

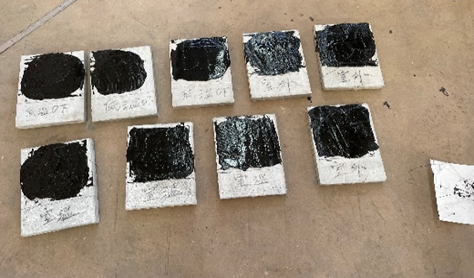

固化效果测试样品制作示意图

3.4 取3块放置于低温冰柜中，温度调至-10℃、3块放置于室外阴凉处、3块置于常温室内；

3.5 放置24h/7d/14d后，从各环境中取1块试件，进行手动拉扯观察，观察其拉丝效果情况并记录，观察各次蠕变衰减情况。

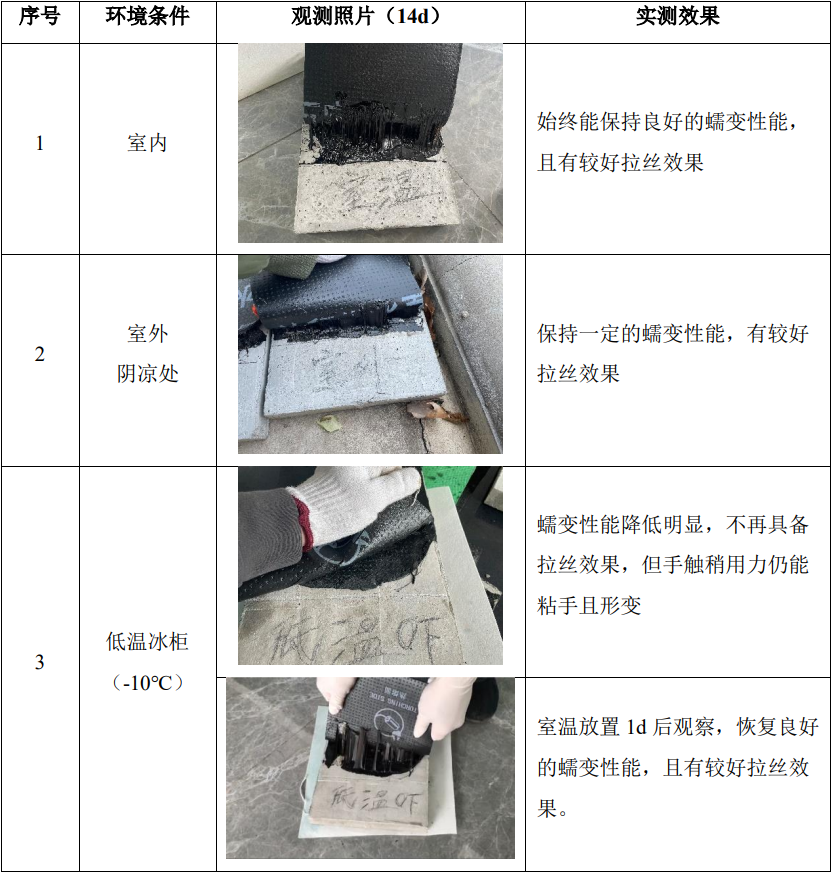

持续观察过程中发现，随着环境温度的降低，非固化橡胶沥青防水涂料均能与沥青卷材保持粘结，手触涂料粘手且能形变。其中零下环境温度条件下不再呈现出拉丝状态。但零下温度试件取出放置室温条件1d后，蠕变性能有所恢复，可完全恢复至正常状态。

四.刮涂施工操作能力测试

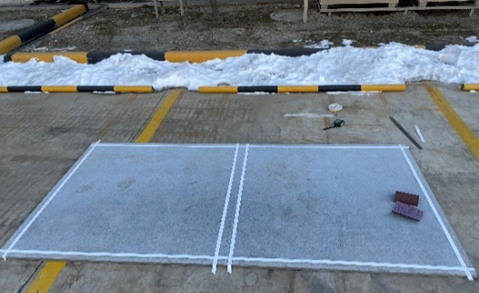

4.1 取一块水泥砂浆板（2.4m*1.2m*0.02m），在短边距离板头100㎜位置弹线，长边距离两侧板边50㎜位置弹线，长向量出1.1m位置进行弹线，确定施工区域；

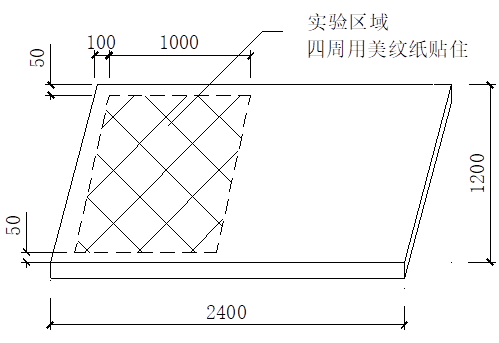

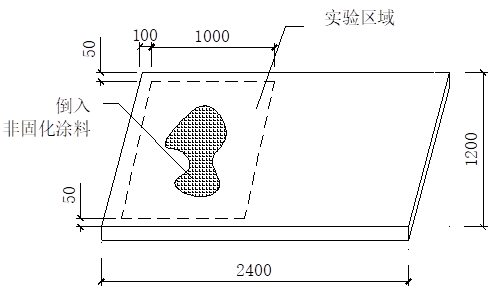

刮涂施工操作能力测试施工区域示意图

4.2 在低温5℃以下条件时（当天现场实测温度为1~3℃），将非固化涂料通过可控温化料盘热熔后倒在水泥砂浆板上，倒出涂料量约3kg，并在涂料倒出完成时开始计时；

模仿施工现场一次刮涂距离约1m远，搭配卷材幅宽1m，要求涂料宽出卷材0.1m，即一次施工面积为1*1.1=1.1㎡；

非固化厚度2.0㎜，以非固化涂布率1.3kg/㎡.㎜计算，即一次倒出量可以计算约为1.1*1.3*2=2.86≈3kg，即取约3.0kg。

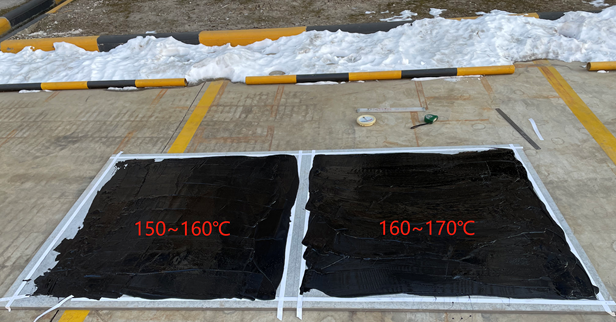

4.3 将涂料分别加热至150℃~160℃（左）及160℃~170℃（右）两个温度区间分别倒出，待涂料倒出后2min内采用橡胶刮板进行慢速均匀刮涂，涂满实验区域；

此两个温度区间条件下，实际情况为防水涂料倒下时，大部分均能保证良好刮涂，刮涂至边角区域时，刮涂明显不顺滑。

分析原因，当料整体倒下时涂料量多，在基面上涂料整体散热慢，容易刮涂，当刮涂到边角时涂料已经散热较多，不易刮涂。

故建议现场施工时，一次不要倒落过少涂料，避免快速散热降温导致变硬不好刮涂，同时也建议不得一次倒落过多，导致刮涂至边角区域时出现刮不动的情况，建议一次倒入量为2.5~3kg，且1min~2min快速刮涂完成，在热量快速散失完之前刮涂完成。

4.4 刮涂完成后放置15min、30min、45min，再分别粘贴宽330㎜宽卷材；

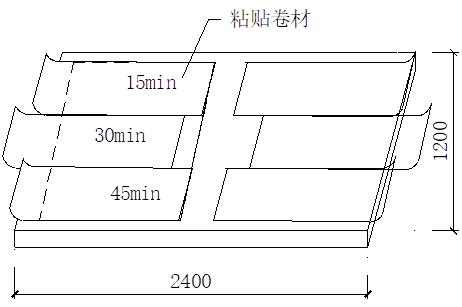

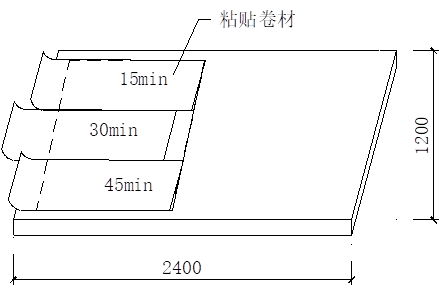

刮涂施工操作能力试验示意图

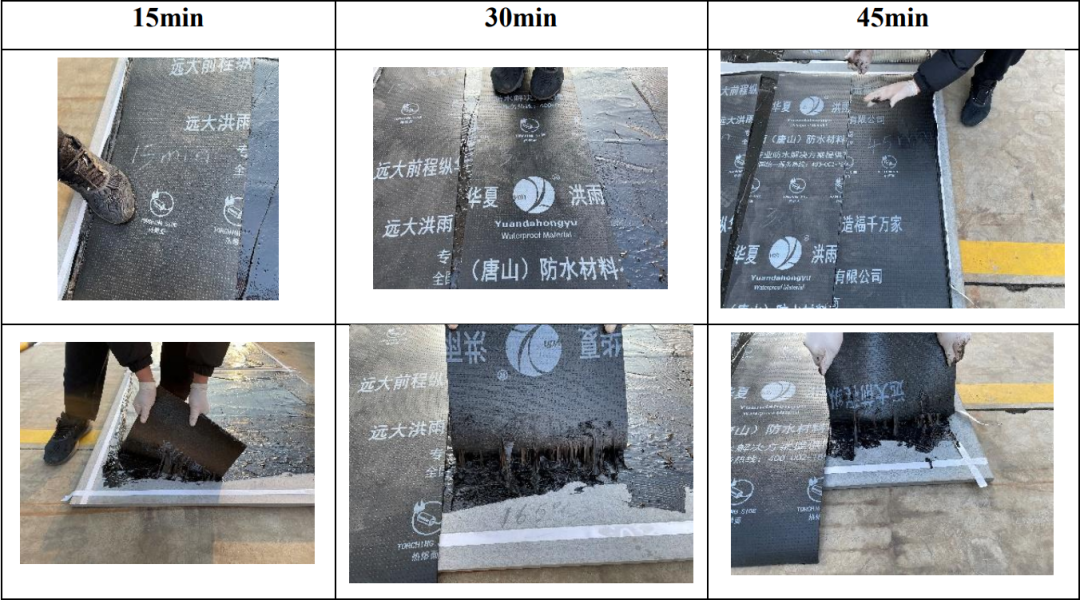

160~170℃加热温度时

160~170℃非固化涂料刮涂完成后，间隔15min、30min、45min分别进行SBS卷材粘结，均能实现粘结，且粘结效果良好，前端有拉丝，后端内聚力较大不易拉扯。（环境温度实测3℃左右）

150~160℃加热温度时

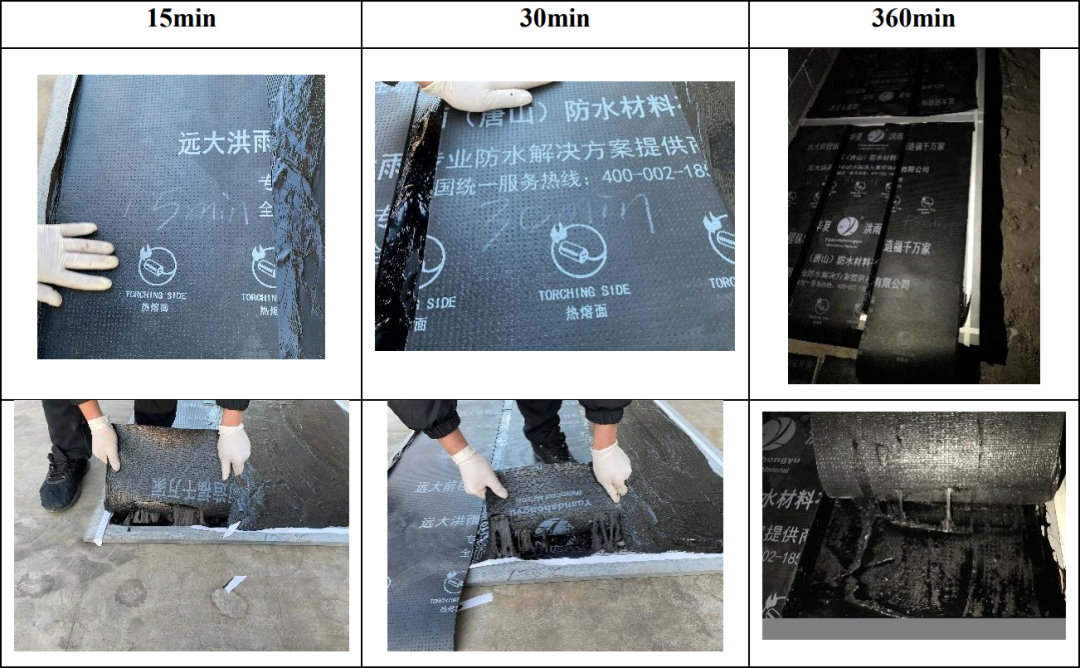

150~160℃非固化涂料刮涂完成后，间隔15min、30min进行SBS卷材粘结均能实现粘结，且粘结效果良好，前端有拉丝，后端内聚力较大不易拉扯。试验过程中观察效果与160~170℃时无差异。故选择一块拉长时间至360min，于当晚21：00时进行粘结，试验结果为仍能良好粘结。

分析非固化涂料与卷材粘结时间并无较大关系，涂料冷却变硬后仍能与卷材粘结。通常情况下，无法粘结原因多为涂料受风吹导致灰尘污染，表面有灰尘导致无法良好粘结，现场需采用热熔方式烘烤再粘结。

故建议非固化涂料刮涂完成后，应立即粘结卷材，保证涂料面层免受灰尘污染影响后续粘结。

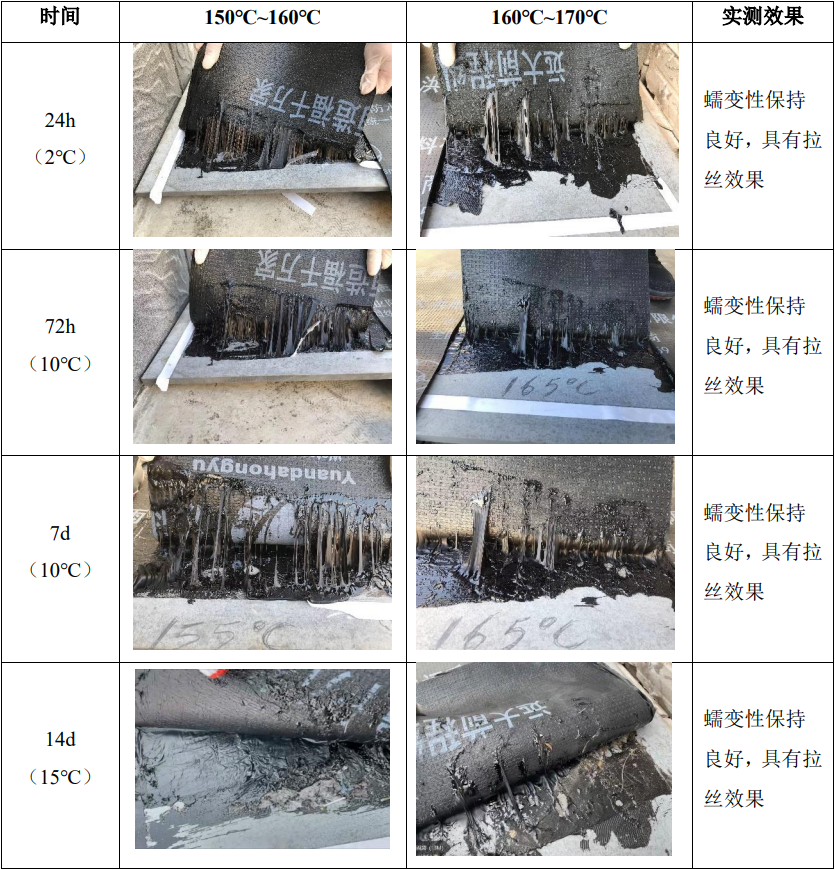

4.5 取以上刮涂且粘结好卷材的试件，置于室外阴凉处，24h/72h/7d/14d分别观察粘结效果。

4次持续观察过程中，室外放置非固化涂料始终能保持蠕变性能，且具有拉丝效果。期间温度不断上升，粘结效果越来越好。

非固化涂料放置不粘结卷材无最长间隔时间概念，在非固化施工完成时，其表面不受污染的条件下，非固化涂料始终能与卷材粘结。故建议施工非固化涂料时，应立即覆卷材粘结，避免涂料长时外露被污染影响粘结效果。

五.非固化防水涂料粘度测试

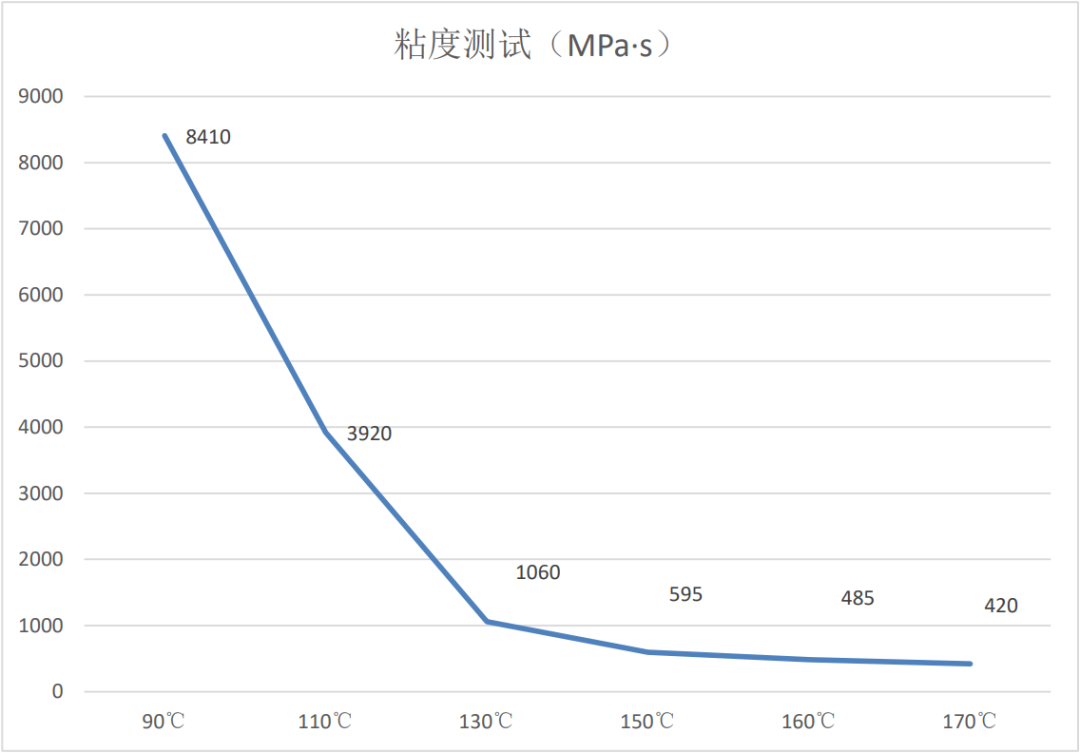

非固化涂料的粘度，在加热温度90~150℃区间减低较为明显，超过150℃时，粘度变化不大。

六.结论与分析

6.1 非固化橡胶沥青防水涂料与卷材搭配复合使用时，应在涂料涂布完成后应立即进行卷材粘结，避免涂料外露时间较长。实际项目中出现的无法粘结的主要原因为涂料放置时间较长，致使表面沾灰严重而影响粘结，如遇此情况，采用明火辅助加热涂料表面后即可正常粘结。

6.2 低温施工时，由于环境及基层温度均较低，涂料倒入施工区域内由于热传导的原因，会使得涂料很快散热（此散热现象无法避免），进而影响刮涂施工。建议施工过程中，一次不要倒落过少涂料，避免快速散热降温导致变硬不好刮涂，同时也不得一次倒落过多导致来不及刮涂，边角区域施工时出现刮不动的情况，一次倒入量建议约为2.5~3kg，在1min快速刮涂，在热量快速散失完之前刮涂完成即可。

6.3 非固化橡胶沥青防水涂料在低温条件施工时，加热温度应相应提高，但最高温度建议150~160℃间，过高的温度可能会导致非固化防水涂料产生碳化及烟气，影响产品质量，另一方面温度超过150~160℃后粘度变化并不明显。同时现场加热应采用可控温装置，如可控温的化料盘、可控温脱桶器等。

6.4 非固化橡胶沥青防水涂料的特点是各条件下均能保持蠕变性、不固化。通过本次实验可以看出，低温条件下非固化橡胶沥青防水涂料仍能保持蠕变性、不固化，只是相应能力有所下降，但仍是“非固化”的性状。

此次，远大洪雨《非固化橡胶沥青防水涂料在低温下应用效果研究》学术论文被国内知名期刊收录、发表，是体现远大洪雨创新能力、技术研发能力、实践应用能力的重要标志。未来，远大洪雨将继续加大科研投入，为企业技术创新赋能，也为“做好防水守护家，为构建和谐宜居的社会持续贡献力量”的企业使命而不懈奋斗！
