远大洪雨科普 | 室内防水，不同的防水涂料有什么区别？

慧正资讯：目前市场上常见的室内用防水涂料主要有：单组分丙烯酸聚合物类型（执行JC/T 864-2008）、双组分聚合物水泥防水涂料的（执行GB/T 23445-2009）、单组分聚氨酯防水涂料（执行GB/T 19250-2013）、水乳性沥青基防水涂料（执行JC/T 408-2008）等。上述涂料均可以用于建筑室内的防水工程。那么，不同的防水涂料都有什么特点呢？下面我们就一一道来。

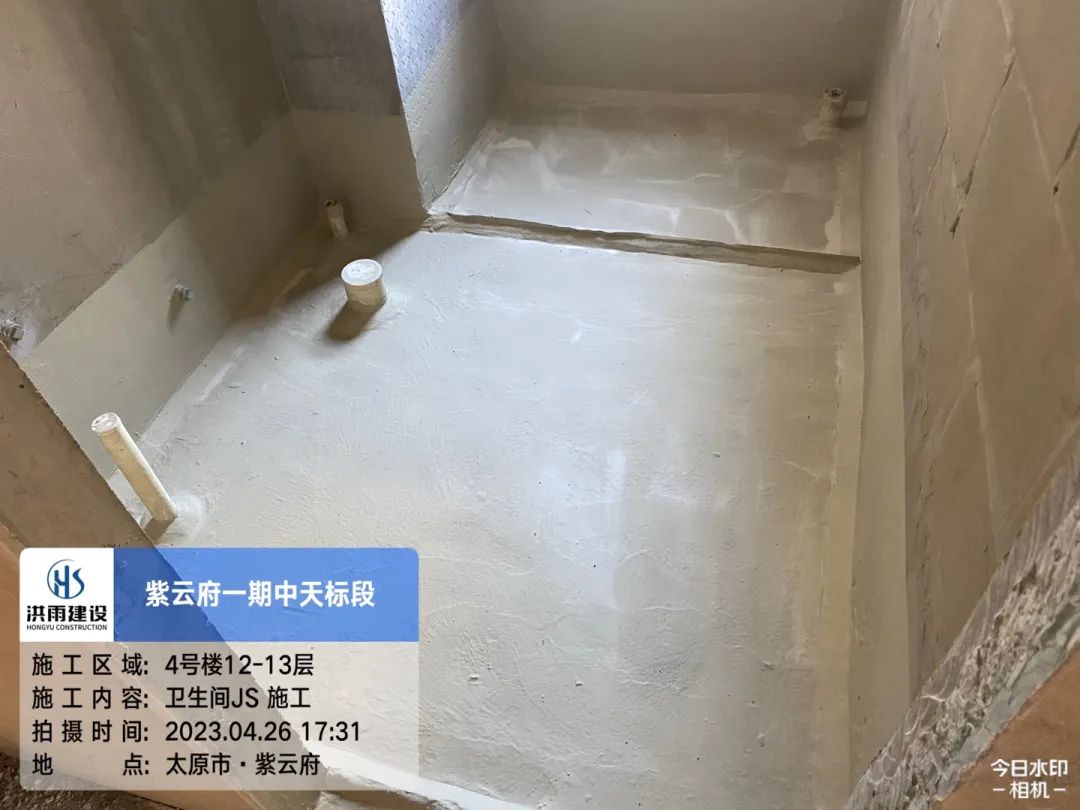

聚合物水泥防水涂料

人们最常用的室内防水材料——聚合物水泥防水涂料，行业内也称为JS防水涂料，该涂料于20世纪50年代初起源于日本，开发之初的本意是用于船舶防护涂料，后来逐步扩大到土木建筑工程，再后来就发展成了专门的分支，用于室内防水的首选涂料。该材料的液料部分是由高分子材料苯乙烯和丙烯酸酯等材料共聚而成，粉料部分由白水泥、重钙和石英砂等材料级配而成。按照厂家的液粉配比1:1或者1:1.5搅拌均匀即可（针对不同的型号有不同的配比要求）。该涂料具有伸长率高（I型≥200%，II型≥80%）、涂膜强度大（I型≥1.2MPa，II型≥1.8MPa）、施工简便等特点，其在国内市场也得到了广泛认可。

聚合物乳液建筑防水涂料

聚合物乳液建筑防水涂料具有高性价比、易施工、成膜速度快等特点，由高分子丙烯酸聚合物乳液、级配重钙、分散剂、消泡剂等添加量复配而成，属于单组分类水性防水涂料。现行标准中规定了2种型号，I型拉伸强度≥1.0MPa，断裂延伸率≥300%；II型拉伸强度≥1.5MPa，断裂延伸率≥300%。这类材料在室内防水应用非常多，尤其是在温湿度适宜的春夏季节，应用更是非常普遍。但是，由于本类材料的配方中不含水泥组分，成膜后的粘接强度普遍不高，这也是该类材料的劣势。

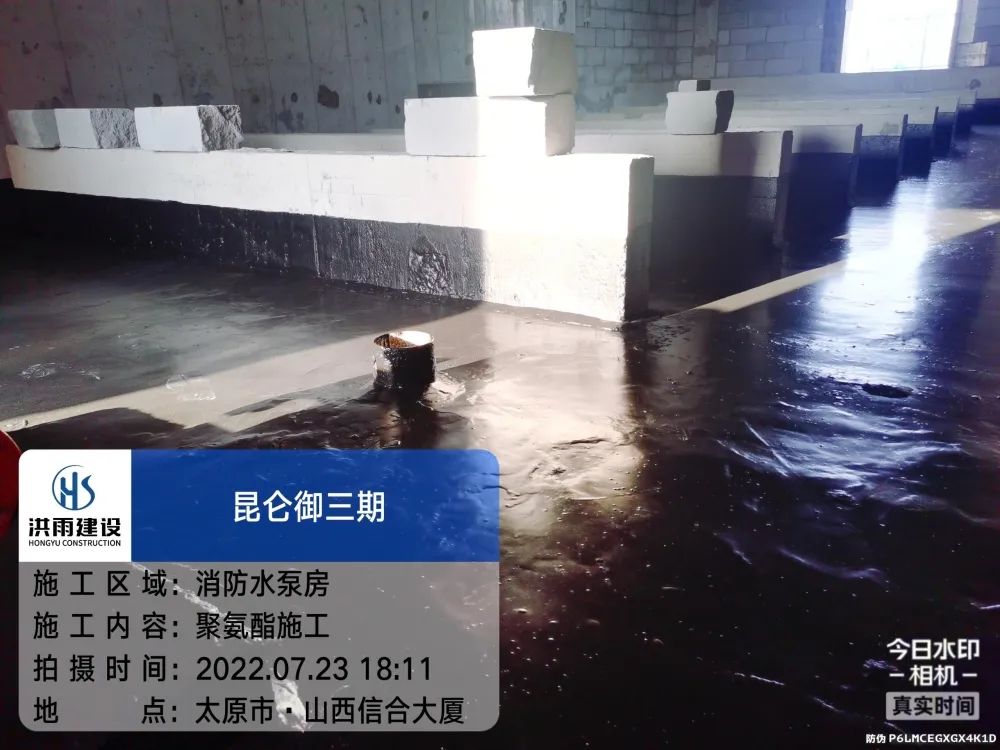

单组分聚氨酯涂料

执行GB/T 19250-2013的单组分聚氨酯涂料，也称湿固化聚氨酯防水涂料，该类材料属于油性涂料范畴，素有“液体橡胶”之美称，是一种反应型湿固化成膜的防水涂料。使用时涂覆于防水基层，通过和空气中的湿气反应而固化交联成坚韧、柔软和无接缝的橡胶防水膜。单组分聚氨酯涂料干燥后的涂膜断裂延伸率非常高，一般可达到600%-700%，拉伸强度可达到2.5MPa-3.5MPa，性能非常优秀。

该类材料也是大地产商首选的材料之一。该材料适用于温度较高和湿度适宜的季节，较低的温度和湿度对该类材料的成膜是具有一定的负面作用的。GB/T 19250-2013《聚氨酯防水涂料》标准中也规定了II型和III型材料，这两类属于高强型聚氨酯防水涂料，一般用于铁路工程等对性能要求极高的场合，其整体的材料成本也比I型材料有大幅度的提升。

水乳性沥青基防水涂料

执行JC/T 408-2005的水乳性沥青基防水涂料是JG/J 298-2013《住宅室内防水工程技术规范》中推荐的防水涂料之一，由高分子苯丙乳液作为基料，添加阴离子或者阳离子的乳化沥青和一定剂量的消泡剂分散剂等助剂制成的单组分防水涂料，摒弃了传统沥青涂料需要加热使用的劣势，开罐即用，施工简便。该材料由于有乳化沥青组分，其与基层的附着粘接性能非常优秀。

上述就是我们提到的室内用不同防水涂料的优缺点，接下来我们来说说这些涂料的使用方法和施工部位：

1、JS防水涂料属于双组分防水涂料，分为液料部分和粉料部分，使用时，按照厂商提供的液粉配比混合均匀，并在规定的时间内用完。

2、聚合物乳液建筑防水涂料、聚氨酯涂料和水乳性沥青基防水涂料属于单组分涂料，开罐后搅拌均匀，即可使用，按照施工方的要求达到规定的涂膜厚度即可。

3、这些材料的使用部位主要是厕浴间、阳台的立面和平面，施工分为2-3次滚涂，两遍之间垂直施工，下一道施工要在前一道施工完全干燥后进行，保证干膜厚度≥1.5㎜。施工时，注意阴阳角、管根等部位的涂层厚度，最好在这些易开裂的部位做附加层或者做圆弧过渡，避免产生堆积料导致涂膜开裂，进而影响防水效果。

上文介绍的四种涂料都是现代建筑室内防水工程中应用极为广泛的材料。具有现场施工简便，干燥速度快，厚涂部位不易开裂，立面不流淌，成膜后的表面又具有足够粗糙度保证下一道施工的层间附着力，是现代防水工程中必不可少的防水涂料。

未来，远大洪雨将继续秉承“做好防水守护家，为构建和谐宜居的社会持续贡献力量” 的企业使命，不断提高新形势下的研发能力，探索科技成果转化的新机制，用优质的产品和专业的服务为中国建筑防水事业持续贡献力量！
