Revonox^® U-5068L (U-5068L) 是专为聚氨酯弹性体(TPU) 开发的功能性复配热安定剂系统。 U-5068L 以高效率的专利碳中心自由基捕捉剂 Revonox^® 501 为核心进行设计，组成份包含抗氧化剂与热稳定剂，创造出优异的协同效应。U-5068L 是一个多功能的热稳定剂，在热塑性聚氨酯弹性体合成过程中，提供必要的优异初始色，且能有效改善烘箱热老化黄变(图1)。在物性控制上，U-5068L 不会造成水解性问题，在湿度95% / 温度80℃ / 168小时的水解测试中，依然维持80% 以上的抗张强度维持率（图3）。

此外，U-5068L不会造成烟气变色，在TPU薄膜应用中，U-5068L可以有效抑制晶点生成，是常规抗氧化无法提供的性能。U-5068L 适用于聚醚、聚酯，或其他改性TPU系统。于合成阶段添加，建议添加量为0.3-0.5%；对于有烘箱熟成或长时间热烘烤要求的应用，建议添加量为0.5-1.0%。

Revonox® U-5068L性能优势

1、极低初始色

2、优异的颜色与物性控制

3、抑制晶点生成

4、不影响耐水解性

5、不造成烟气变色

◆表现数据

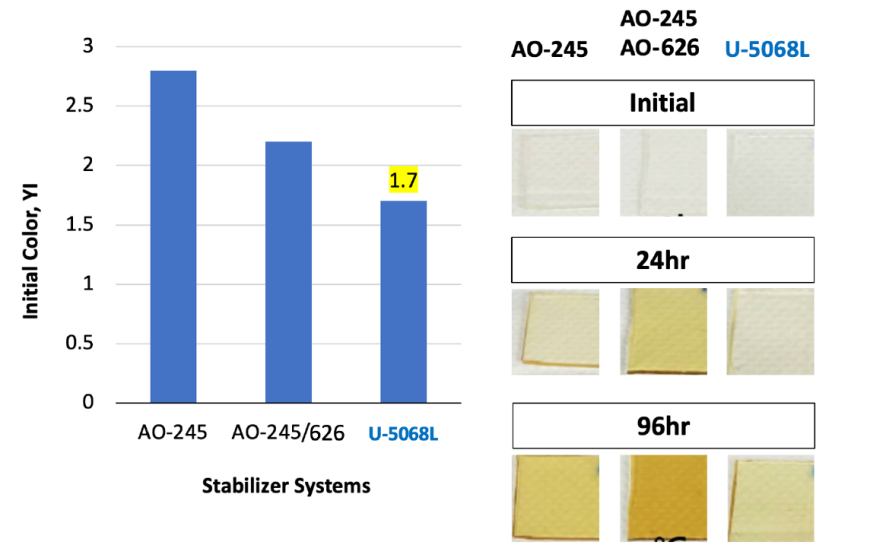

A、出色的初始颜色和耐热黄变性能（图1）

条件:

聚酯 TPU

抗氧化剂添加量: 0.4%，AO-245/626 比例= 1/1

AO-245 = CAS# 36443-68-2, AO-626 = CAS# 26741-53-7

热老化: 120℃, 96 小时

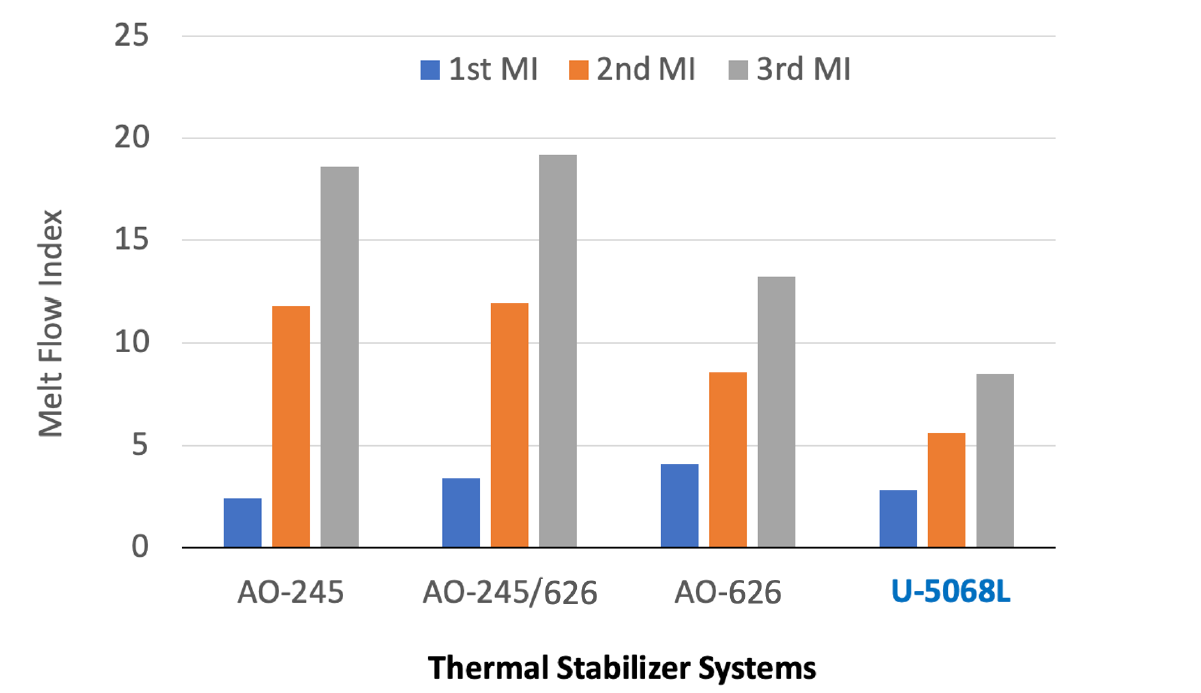

B. 在多次挤出过程中出色的MFI控制（图2）

条件：

聚酯 TPU

抗氧化剂添加量: 0.4%，AO-245/626 比例= 1/1

1.5mm 热压板 (200℃20kgf/cm² 5分钟)，ASTM D412

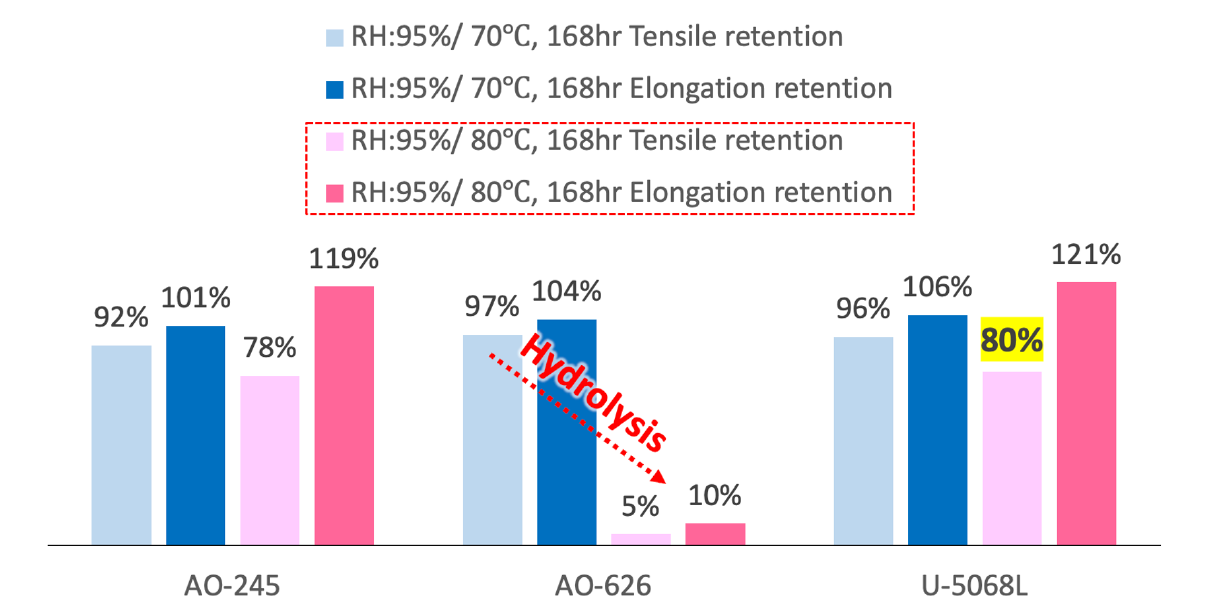

C. 良好的耐水解稳定性（图3）

条件:

聚酯 TPU

抗氧化剂添加量: 0.4%

目前该产品已经进驻优料库，如需索样请点击：先进热稳定剂 ─ Revonox® U-5068L
