水滑石在多个领域展现出广泛的应用潜力。作为药物载体，它可以提高药物的稳定性和生物利用度；与聚合物、陶瓷等材料复合，可以改善材料性能；作为催化剂或载体，它可用于有机合成、石油加工等领域；同时，它还具有优异的吸附性能，可用于废水处理、空气净化，吸附有害物质。此外，水滑石还是一种多功能的PVC稳定剂，能够高效地吸收聚氯乙烯（PVC）热分解时产生的氯化氢（HCL），进而增强PVC的热稳定性。

水滑石的化学组成可以表示为化学组成可以表示为：

其中M²⁺为Mg²⁺、Ni²⁺、Co²⁺、Zn²⁺、Cu²⁺等二价金属阳离子；M³⁺为Al³⁺、Cr³⁺、Fe³⁺、Sc³⁺等三价金属阳离子；A为阴离子，如CO₃²^-、NO₃^-、Cl^-、OH^-、SO₄²^-、PO₄³^-等无机和有机离子以及络合离子。当x值在0.17-0.33之间时，能得到结构完整的LDHs。

总的来说，水滑石是一种具有独特结构和多种功能的新型无机功能材料，在环保、催化、吸附、材料复合以及PVC稳定剂等领域有着广泛的应用前景。

1.中和酸性物质(HCL吸收剂)

·作用机制:PVC在加工或使用过程中受热会释放氯化氢(HCL)，进一步催化降解。水滑石的层状结构富含碱性羟基( OH^-)和层间碳酸根( CO₃²^-)，可快速中和HCL，生成金属氯化物(如MgCl₂、AlCl₃) 和CO₂/水，从而阻断自催化降解链反应。

·优势:相较于传统碱性填料(如CaCO₃)，水滑石的中和能力更强且反应更温和，避免局部过碱导致的“锌烧”现象(锌皂过早失效)。

2.离子交换与协同稳定

·再生金属皂:钙锌稳定剂中的金属皂

(如硬脂酸锌)在吸收HCL后会转化为 ZnCl₂，失去活性。水滑石通过离子交换将CO₃²^-释放，与Zn²⁺结合生成ZnCO₃，同时再生硬脂酸锌，延长稳定剂寿命。

·抑制不良副产物:通过固定Zn²⁺等金属离子，减少其对PVC脱氯的催化作用，延缓材料黄变。

3.物理屏障效应

·层状结构阻隔:水滑石的纳米层状结构在PVC基质中分散后，可物理阻隔HCL扩散和热量传递，延缓降解进程。

4.改善加工性能

·润滑作用:水滑石的片层结构在熔融PVC中起到内润滑作用，降低加工扭矩，提高生产效率。

·分散性优化:其高比表面积有助于均匀分散其他稳定剂组分，提升体系整体效能。

5.光稳定性增强

·紫外线吸收:水滑石层板中的金属氢氧化物可吸收部分紫外线，减少PVC因光氧化引发的降解，扩展应用场景至户外制品。

6.环保与安全优势

·无毒替代:作为环境友好材料，水滑石助力钙锌稳定剂替代有毒的铅/镉稳定剂，符合ROHS等环保法规。

协同效应总结：

水滑石与钙锌皂形成“三位一体”稳定体系:钙皂提供长期稳定性，锌皂高效捕捉初期HCL，水滑石则中和残留酸、再生活性组分并物理阻隔降解。此协同作用显著提升PVC制品的热稳定性、色泽保持及机械性能，广泛应用于电线电缆、建材等领域。

附:化学反应示例

·中和HCL:

Mg₆Al₂(OH)₁₆CO₃·4H₂O+10HCl→6MgCl

·再生锌皂:

ZnCl₂+CO₃^2-→ZnCO₃+2Cl^-；

ZnCO₃+2St^-→Zn(St)₂+CO₃^2-

通过上述多途径作用，水滑石成为钙锌稳定剂体系中不可或缺的高效辅助组分。

采用二辊开炼机、流变仪、热压机、热烘箱实验设备，对以硬脂酸钙、硬脂酸锌、PVC树脂粉、增塑剂为主体材料，加入不同比例的水滑石来分析研究PVC塑料制品的动态热老化、和静态热老化情况。

动态老花实验

1.实验方法：

采用二辊设备，机台温度200℃、相同的工艺参数，按照表1的材料配比，分别倒入二辊机器，进行压延成型操作。物料倒入机器设备时开始记时，每隔5分钟从二辊设备中取出一小块样品，观察材料的颜色变化。

2.材料配方（质量比）：

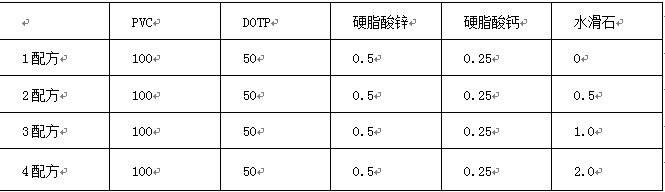

表1

3.实验结果分析

通过图1观察，配方①，在30分钟内，颜色基本可以保持不变，到了35分钟已经变黄，40分钟黄色加深，40分钟结束动态老化实验。

配方②，在40分钟内变色不明显，45分钟变黄，50分钟黄色加深。

配方③，在55分钟内变色不明显，在75分钟材料微黄，但是比配方②在45分钟和配方①在35分颜色都要浅很多。

通过实验得出配方③的动态热老化情况好与配方②与①，而配方②动态热老化情况又好于配方①。

图1

静态老化试验

1.实验方法：

先采用流变仪及热压机设备，设置相同的工艺参数，按照表2的材料配比，进行先流变、后热压进行制样。将制做好的样片，裁切成小方块，设置烘箱温度190℃，待烘箱温度恒温后，将小样块快速放入烘箱中，设置每隔固定时间取出一个小样块，剩下的样块继续放进烘箱内烘烤。

3.实验结果分析

通过图2观察，1号配方放进烘箱10分钟后取出，完全变黑。

2号配方在30分钟后取出，完全变黑。

3号配方在70分钟后取出，大部分变黑，没有完全变黑。

4号配方在70分钟后取出，没有变黑。

图2

实验总结

1.在PVC制品中，使用的钙锌稳定剂中加入水滑石，起到协效热稳定剂的作用，能够提高

制品的热稳定性效果。

2.随着水滑石添加量的增多，制品动态热稳定性和静态热稳定性会同比例增强作用。

浙江丰虹在水滑石研发与应用领域的成功，不仅是公司技术实力的体现，更是对行业绿色发展理念的践行。未来，浙江丰虹将继续以技术创新为核心，以环保与安全为目标，推动水滑石在更多行业的应用，助力行业实现高质量发展，为全球新材料领域的发展贡献更多力量。
