Технология Pipeclad Frac-Shun ERC решает проблему потерь металла в трубах при фракинговых операциях.

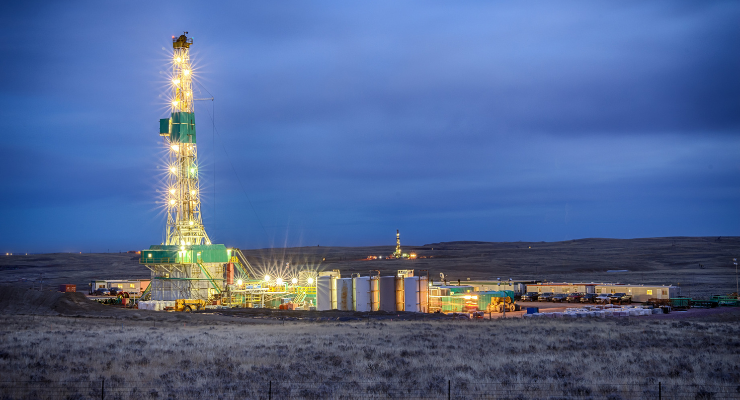

Новый Pipeclad? Frac-Shun ERC от Sherwin-Williams Protective & Marine представляет собой патентованную технологию эрозионно-устойчивого покрытия (ERC), которая защищает внутренние части труб от присущего воздействия пескострушивания гранулы, быстро движущейся через трубы, тем самым снижая затраты на обслуживание во время простоя и повышая производительность бурения. Фото: Sherwin-Williams

Новый Pipeclad Frac-Shun ERC от Sherwin-Williams Protective & Marine создает новую категорию покрытий с системой, которая сопротивляется эрозии внутри труб, расположенных вблизи головок фракинговых скважин, что снижает затраты на обслуживание во время простоя и повышает производительность бурения. Эта патентуемая технология эрозионно-устойчивого покрытия (ERC) защищает внутренние части труб от присущего пескострубного воздействия зерна, быстро движущегося через трубы. Приложенное порошковое покрытие остается нетронутым гораздо дольше, чем другие варианты, защищая стальные трубы от значительной потери металла, которая в противном случае приводит к потенциальным утечкам и ранней замене труб во многих операциях.

Внутренние стены труб, особенно локти, расположенные вблизи головок скважин, могут быть эрозированы фракинговыми песчаными потоками в течение шести-18 месяцев или раньше. Такая эрозия также происходит внутри хранилищ и резервуаров, где многофазные потоки жидкости поражают внутренние поверхности. На сегодняшний день ни одна другая категория покрытий, будь то жидкость или порошок, не смогла успешно смягчить эту эрозию. Вместо этого операторы скважин привыкли к частым неожиданным отключениям обслуживания после проверки толщины стенки трубы.

?Высокоскоростные жидкости, содержащие песок, камни и другие мусоры, движущиеся через покрытую фракинговую трубу, создают действие пескострушивания, которое похоже на удаление покрытий при подготовке поверхности для нового применения?, - говорит Кристин Леонард, директор энергетического сегмента Sherwin-Williams Protective & Marine. ?Как только эти покрытия исчезнут, сталь начнет эрозироваться вместо этого. Новая эрозионно-устойчивая система покрытия способна выдержать воздействие многофазных потоков, поражающих ее, не эрозируя или разрушая, как и большинство покрытий. ERC по сути плюнет пулю назад после того, как она выстреливается на поверхность. При нетронутом покрытии абразивные жидкости не имеют шансов эрозировать сталь?.



Поскольку Pipeclad Frac-Shun ERC обеспечивает более длительное рабочее окно для покрытых труб, операторы скважин гораздо чаще превзойдут первые 12 месяцев работы на новой головке скважины, прежде чем им придется заменить трубы. Эрозивное воздействие особенно присутствует в этом первом году, поскольку содержание бурения особенно абразивно во время ранних работ скважин.

Pipeclad Frac-Shun ERC применяется внутри стальных труб большого и малого диаметра для обеспечения максимальной защиты от эрозии. Применяемая система образует композит молекулярного уровня, который обеспечивает сверхвысокий эрозионно-устойчивый барьер, который продлевает срок службы трубопровода и локтевых секций; минимизирует потерянное время производства за счет продления циклов обслуживания; и уменьшает потери стали, повреждения и утечки во время добычи энергии.

Различные лабораторные испытания и долгосрочные полевые испытания подтвердили характеристики адгезии и химической и эрозионной устойчивости новой технологии Pipeclad Frac-Shun ERC. Автоклавное испытание, в котором используется смесь воды и углеводородов при повышенных температурах и давлениях, представляющих условия головки скважины, показало отличную устойчивость к рабочим напряжениям и химическому воздействию. Кроме того, ультразвуковое испытание, проведенное на стальных трубах, покрытых системой Pipeclad Frac-Shun ERC, не подтвердило потери толщины стенки после шести месяцев работы на активной головке скважины. Трубы, используемые на той же головке скважины с технологией контрольного покрытия, показали ожидаемую эрозию толщины стены. Поэтому Pipeclad Frac-Shun ERC оставался на поверхности трубы достаточной толщиной для поддержания защиты.
