远大洪雨丨影响单组分聚氨酯防水涂料检测的原因

慧正资讯：单组分聚氨酯防水涂料作为新型防水涂料，具有耐磨性较强、柔韧性较好、起泡性较好、能有效适应环境等优点，方便施工，经久耐用。它可以有效地满足地下室、卫生间、浴室、屋顶等潮湿场所建筑防水施工需要。

为了确保涂料质量，通常施工前会按照国家标准GB/T 19250-2013《聚氨酯防水涂料》进行性能测试。由于涂料类产品均属于半成品，所以在成膜前的一些因素会影响成膜后的测试结果。

01、成膜后的养护温湿度

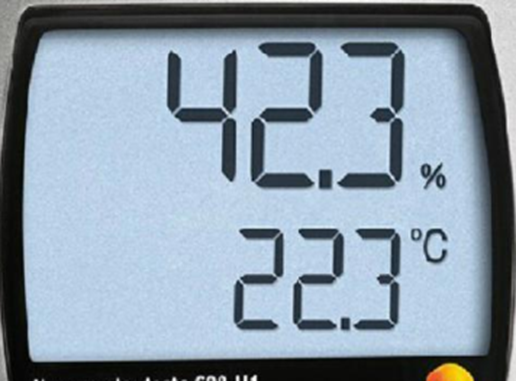

标准要求温度为（23±2）℃、湿度为（50±10）%，若明显低于标准，则成膜时间延长，到达养护周期时，涂膜性能并未达到最大值，导致测试结果偏低，若明显高于标准，成膜时间缩短，成膜过程中时产生的气泡无法消除，造成涂膜缺陷，影响测试性能。

02、成膜后的厚度

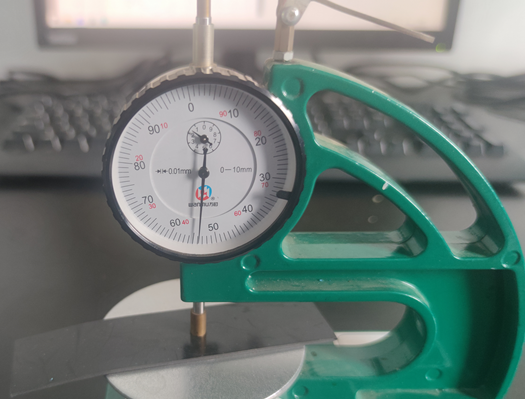

标准要求成膜厚度为（1.5±0.2）㎜，该涂膜厚度范围下，测试的性能最佳，过厚或过薄，都会影响测试的结果。

03、成膜时涂刷的次数

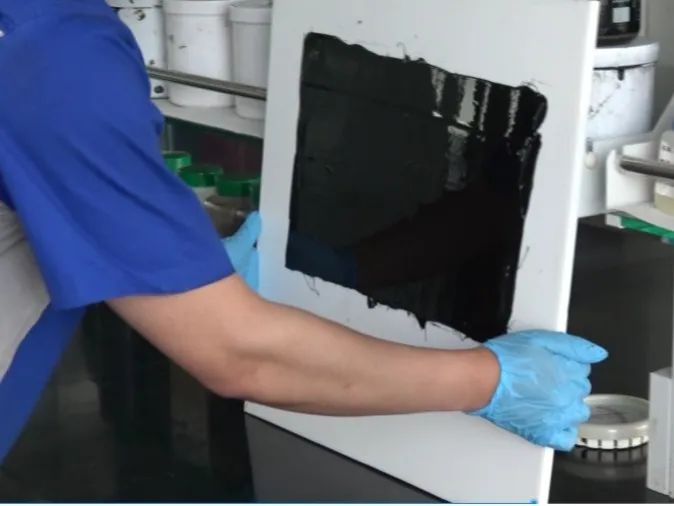

标准要求单组分聚氨酯防水涂料涂刷不超过3遍成膜，涂刷的次数越少，单遍成膜的厚度则越厚，涂膜内的缺陷就越多，导致测试性能的衰减，单遍成膜控制在0.5㎜左右最佳。

04、是否使用脱模剂

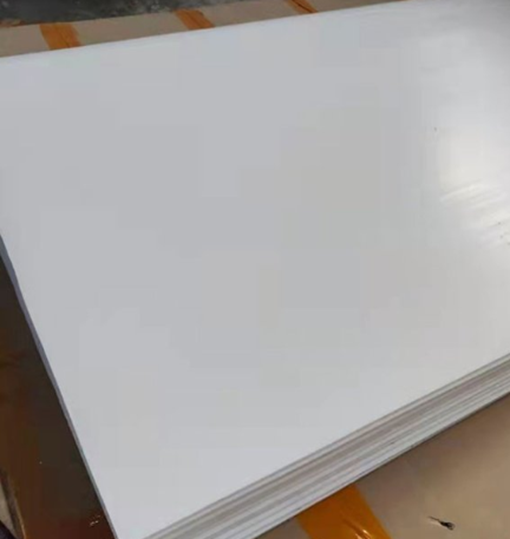

不同的脱模剂所含物质不同，部分脱模剂可能含有一元醇或胺等物质，会渗进涂料当中影响涂料成膜，进而影响测试结果，在使用脱模剂前要查看其所含物质是否能影响到涂料，或可选用聚四氟乙烯板则无需脱模剂可直接脱模。

以上就是影响单组分聚氨酯防水涂料检测的原因，您了解了吗？
